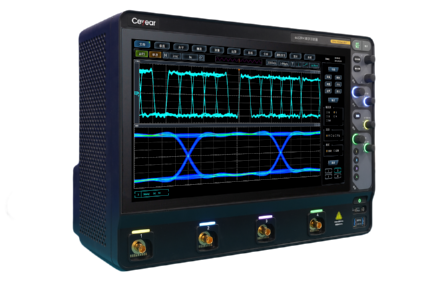

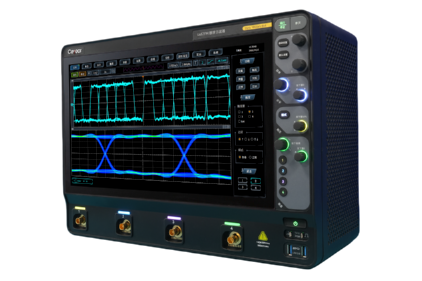

4457M系列数字示波器

产品描述：
4457M系列数字示波器共4个产品型号，产品带宽从500MHz到3GHz，采样率最高10GSa/s，垂直分辨率8bit，存储深度最高2Gpts，最快波形捕获率60万个波形/秒，独创的Any Acquire技术，为用户提供全新的示波器使用体验。 4457M系列数字示波器集示波器、总线分析仪（选配）及数字电压表等多种仪器于一体，具有波形自动设置、参数自动测量与统计、光标测量、数学运算、波形录制与回放、串行总线分析（选配）、极限模板测试（选配）、功率测量与分析（选配）、眼图及抖动分析（选配）等功能，支持以太网程控，方便您集成开发使用。

产品特点 产品参数 相关产品

产品特点


主要特点

● 多合一仪器

示波器、总线分析仪及数字电压表多合一，提供更多的测试功能，帮助您轻松应对各种挑战。

● Any Acquire 技术

独创的任意捕获技术，为您提供更高的采样率、更快的波形捕获率、更炫丽的显示、更深的存储、更精确的数字触发以及更全面的分析。

● 丰富的探头选件

支持无源探头、高压单端探头、高压差分探头、电流探头及有源探头，满足您不同场合的探头测试需求。

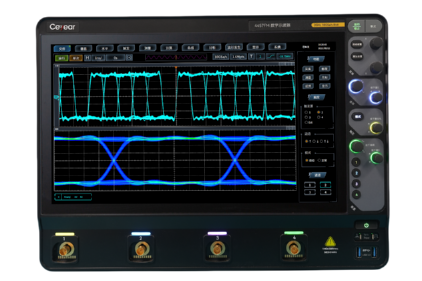

● 高清触摸一体液晶屏

15.6英寸高清液晶显示屏，分辨率高达1920×1080。电容触摸屏，支持单点和多点触控，快速实现波形和菜单的操作。

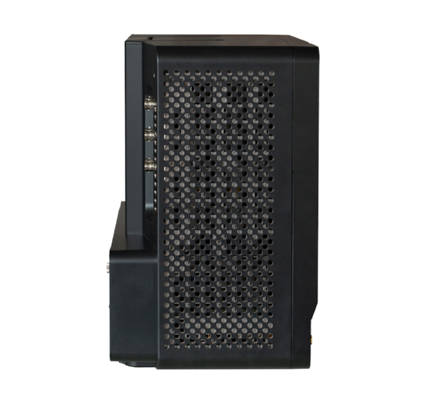

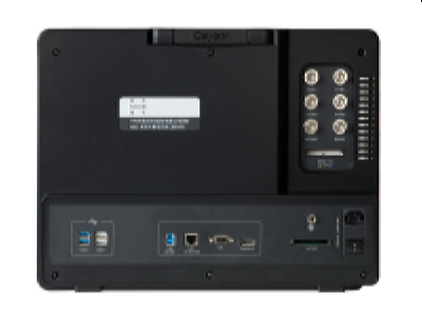

● 便携式结构、丰富的外设接口

便携式结构，8U标准机架安装，外设接口丰富，最大重量15kg。

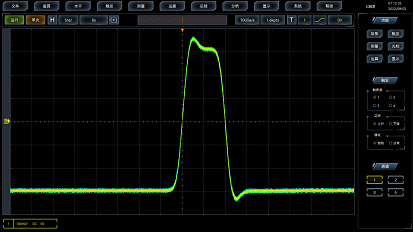

10GSa/s的采样率，精确地重建信号波形

10GSa/s的采样率，精确描绘波形细节，让您快速分析毛刺、偶发和异常事件。

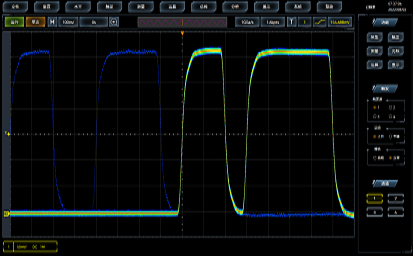

60万个波形/秒的波形捕获率，快速发现偶发事件

示波器的波形捕获率高达60万个波形/秒，极大提高了毛刺和偶发事件捕获的概率，让您在更长的采集时间内查看到更多的波形细节。

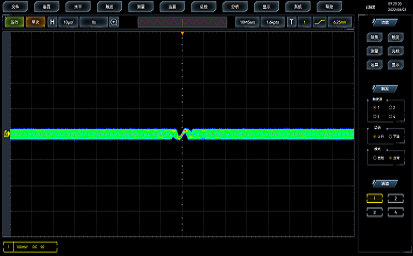

丰富的触发功能，精确的数字触发，准确锁定触发事件

4457M系列示波器提供一套丰富的触发功能，含边沿、边沿跳变、边沿到边沿、毛刺、脉宽、矮脉冲、超时、码型/状态、建立保持、窗口、可视触发（区域触发）等，为您在纷繁复杂的采样信息中迅速锁定感兴趣的事件。

采用精确的数字触发技术，直接对ADC采集样本进行触发点测定，能抑制干扰信号影响，迅速锁定触发事件，为示波器准确的显示和分析信号奠定基础。数字触发的触发灵敏度步进 0.1格。





产品参数





强大的计算分析工具，为您提供深层次的数据挖掘与分析

4457M系列示波器提供一套完善的分析工具，包括基于波形的光标和基于屏幕的光标、数学运算、参数测量、FFT分析、直方图统计等，为您提供深层次的数据挖掘与分析，从而满足您多方位的测量分析需求。


丰富的波形录制与回放、极限模版、功率测量功能

示波器提供丰富的波形录制与回放、极限模版、功率测量功能，为您提供强大的数据分析能力，全面满足测量分析需求。

波形录制与回放功能用于波形的实时录制，回放查看波形细节；极限模板测试内置标准模板，用户也可进行模板自定义，进行通过性测试，

功率测量功能可用于电源质量、开关损耗、谐波、波纹、安全作业区等测试。


强大的眼图与抖动分析功能，进行眼图参数测量和深入的抖动分析

示波器具有强大的眼图与抖动分析功能，可以对每次捕获的全部UI，快速叠加显示眼图，进行眼图参数测量。同时进行深入抖动分析，显示出时间间隔误差（TIE）的直方图，频谱图和趋势图，对抖动分解计算出其各分量的大小，并绘制出浴盆曲线。
