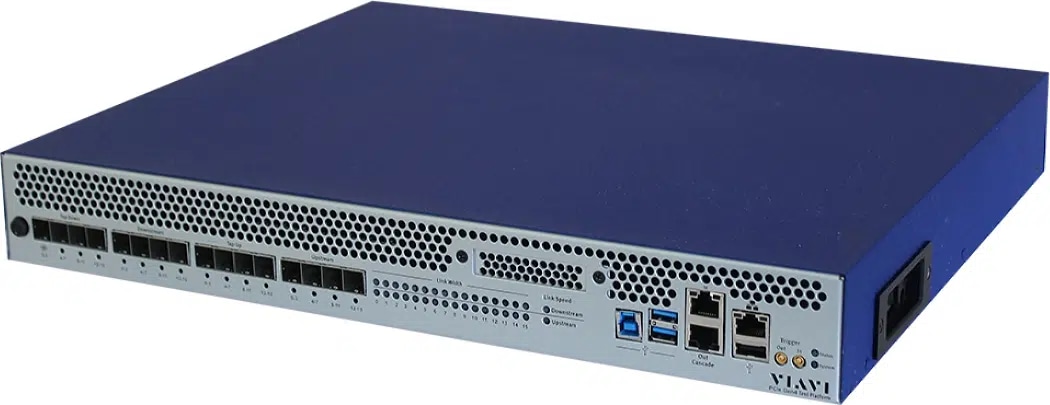

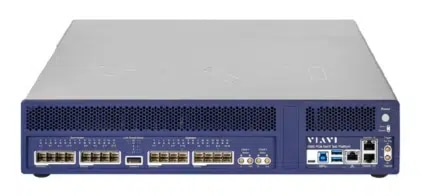

适用于 PCI Express 5.0 的 Xgig 5P16 分析仪/协议训练器/干扰器平台

产品描述：
适用于 PCI Express® 5.0 的 VIAVI SolutionsXgig® 5P16 分析仪/协议训练器/干扰器平台是一个集成系统，允许在同一平台上实现分析仪、协议训练器和干扰器功能，使用户能够经济地配置设备，以大限度地满足其个人和特定需求。此平台支持链路和事务测试、分析和调试，提供旨在缩短问题解决时间的触发和搜索功能，以及减少设置时间的接口适配卡自动调谐。Xgig 软件工具支持新的 PCIe、NVMe 和 CXL 规范。这一多功能平台还支持分支，最多可同时由四个用户同时捕获多条链路，从而增强工具灵活性并降低总拥有成本。辅助端口允许多机箱操作。

产品特点 产品参数 相关产品

产品特点

特点

  • 32GTps 的 PCIe 5.0 数据速率操作。与其他 PCIe 数据速率 2.5、5.0、8.0 和 16 GTps 完全兼容。

  • 16 通道的链路宽度，包括 1、2、4、8 通道。

  • 256 GB 内存（128 GB 上行及 128 GB 下行）。

  • 为一次进行多种类型 Trace 捕获备有内存分割

  • 主机与客户端连接，可用于远程调试（使用以太网）或本地调试（使用 USB）。

  • SMB 捕获和触发器或实现 NVMe 管理接口 (NVMe-MI) 观测。

  • 允许在多个用户同时使用的情况下同时捕获多条链路。

  • 可对所有协议栈层上的所有 PCIe、NVMe 和CXL 流量进行解码，包括 TLP、DLLP 和 PHY 层数据包。

  • 灵活的触发器事件包括训练序列、有序集、队列对、PRP、SGL、SMB 等

  • 可将四个 Xgig 机箱的捕获级联到单一轨线视图中。

  • 全面支持 PCI Express LTSSM 分析。

  • 现场可更换电源。

  • LED 可快速指明电源和链路状态。

  • 包括一年硬件和三年软件保修。

  • 与 VIAVI Xgig 软件工具套件配合使用：Trace Control、Trace View、Expert™、Serialytics™。

  • 支持多种接口适配卡（CEM、U.3 等）。



优势

  • 在同一平台上支持完整的分析仪功能以及协议训练器或干扰器操作，使用户能够经济地配置设备，以大限度地满足其个人和特定需求。

  • 平台支持分支，支持多个用户同时捕获多条链路，而辅助端口允许多机箱操作

  • 接口适配卡自动调谐可缩短设置时间

  • 链接和事务测试、分析和调试，提供旨在缩短问题解决时间的触发和搜索功能



产品参数


应用

  • 提供全速数据捕获和错误注入，可对 PCIe 协议进行详细的功能和性能分析

  • 用于 IC 开发、调试和验证、子系统和系统级测试、固件和驱动程序开发和验证以及性能分析
