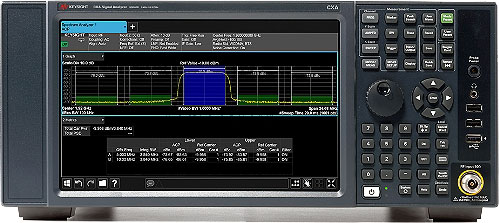

]KEYSIGHT N9000B CXA 信号分析仪,多点触控,9 kHz 至 26.5 GHz_频谱分析仪_射频测试仪器_产品中心

产品描述：
N9000B CXA 信号分析仪主要特性和功能利用信号分析工具，应对基本的信号表征借助可选的内置跟踪发生器，可以执行经济高效的激励响应测量X 系列测量应用软件添加重要功能可以在研发和微波教育实验室中与培训套件结合使用，通过实践加深对理论知识的理解 N9000B CXA 信号分析仪技术指标频率9 kHz 至 26.5 GHz频率选件3, 7.5, 13.6, 26.5 GHz最大分析带宽25 M

产品特点产品参数相关产品

产品特点

软件	应用
W9063EM0E	配有多点触控用户界面、适用于 UXA 的模拟解调测量应用软件
W9054EM0E	脉冲测量应用, 多点触控用户界面
W9068EM0E	相位噪声应用软件，多点触控用户界面
W9069EM0E	噪声系数测量应用软件，多点触控用户界面
N6171A	MATLAB 软件
W9073EM0E	W-CDMA/HSPA/HSPA+ 测量应用, 多点触控用户界面
W9077EM0E	WLAN 802.11a/b/g/j/p/n/ac/af/ah 测量应用, 多点触控用户界面

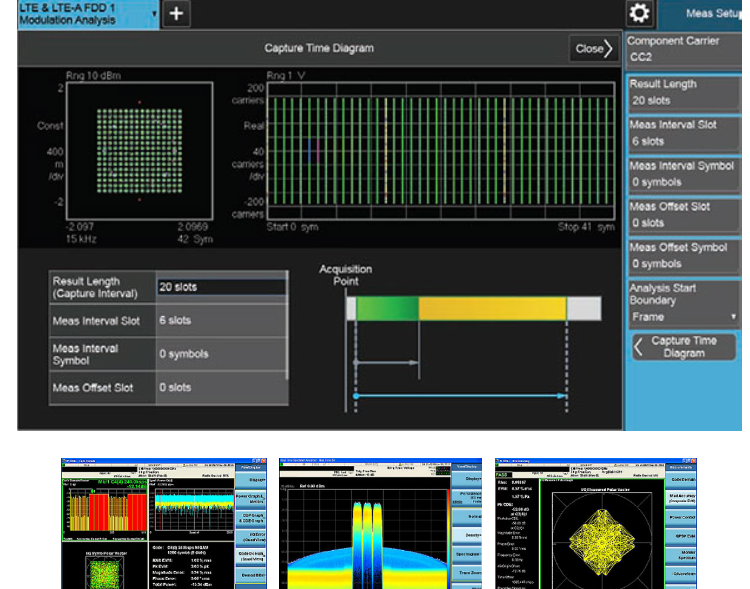

W9080EM0E	LTE/LTE-Advanced FDD 测量应用, 多点触控用户界面
W9082EM0E	LTE / LTE-Advanced TDD 测量应用, 多点触控用户界面
W9084EM0E	短距离通信测量应用, 多点触控用户界面
W9081EM0E	蓝牙测量应用, 多点触控用户界面

产品参数

N9000B CXA 信号分析仪主要特性和功能

利用信号分析工具，应对基本的信号表征
借助可选的内置跟踪发生器，可以执行经济高效的激励响应测量
X 系列测量应用软件添加重要功能
可以在研发和微波教育实验室中与培训套件结合使用，通过实践加深对理论知识的理解

N9000B CXA 信号分析仪技术指标

频率	9 kHz 至 26.5 GHz
频率选件	3, 7.5, 13.6, 26.5 GHz
最大分析带宽	25 MHz
带宽选件	10 MHz（标配），25 MHz
最大实时带宽	无
实时带宽选件	无
1 GHz 时的 DANL	-163 dBm
1 GHz 时，10 kHz 频偏处的相位噪声	-110 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声	无
1 GHz 时，1 MHz 频偏处的相位噪声	-130 dBc/Hz
总体幅度精度	±0.5 dB
三阶截获（TOI），1 GHz 时	+17 dBm
1 GHz 时的最大三阶动态范围	111 dB
应用??通用	89600 VSA 软件模拟解调噪声系数相位噪声脉冲激励响应 MATLAB
应用??蜂窝	LTE/LTE-Advanced W-CDMA/HSPA/HSPA+
应用??无线连通性	Bluetooth® (BR/EDR/LE 4.2) Short Range Communications (ZigBee, Z-Wave) WLAN (802.11a/b/g/j/p/n/ac/af/ah)
应用??数字视频	无
性能水平	◆◆◇◇◇◇
标准衰减器衰减范围	50 dB
标准衰减器步进	10 dB
100% 截获概率的最短信号持续时间	无
信掩比 > 60 dB 时的可检测信号持续时间	无
无杂散动态范围	无
多域带宽	无
显示视图	无
触发	电平射频猝发线路外置周期
使用频率模板触发的应用软件	无
2 GHz 时的 DANL，不配备前置放大器	无
10 GHz 时的 DANL，不配备前置放大器	-142 dBm/Hz
可用应用	是
台式	是

各种频率范围可供选择：
N9000B-503　　9 kHz至3 GHz
N9000B-507　　9 kHz 至 7.5 GHz
N9000B-526　　9 kHz 至 26.5 GHz
N9000B-513　　9 kHz 至 13.6 GHz

扩展性能选件：
N9000B-FSA　　2dB步进衰减器
N9000B-EDP　　增强的测量显示包
N9000B-PFR　　增强的频率参考
