产品描述:

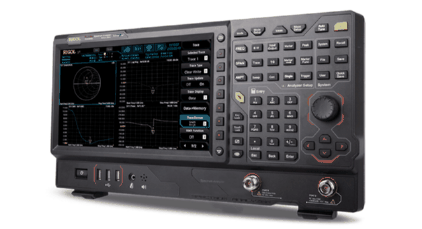

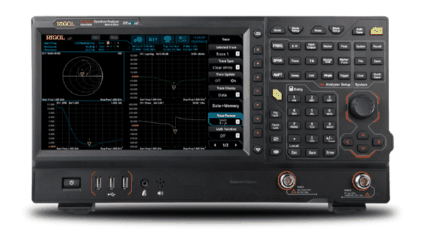

SA5000实时频谱分析仪,配备实时分析(RTSA)、扫频分析(GPSA)功能及矢量网络分析模式(VNA,仅限N型号),可选矢量信号分析应用软件(VSA)及EMI测量应用软件(EMI),拥有优异的性能及指标。

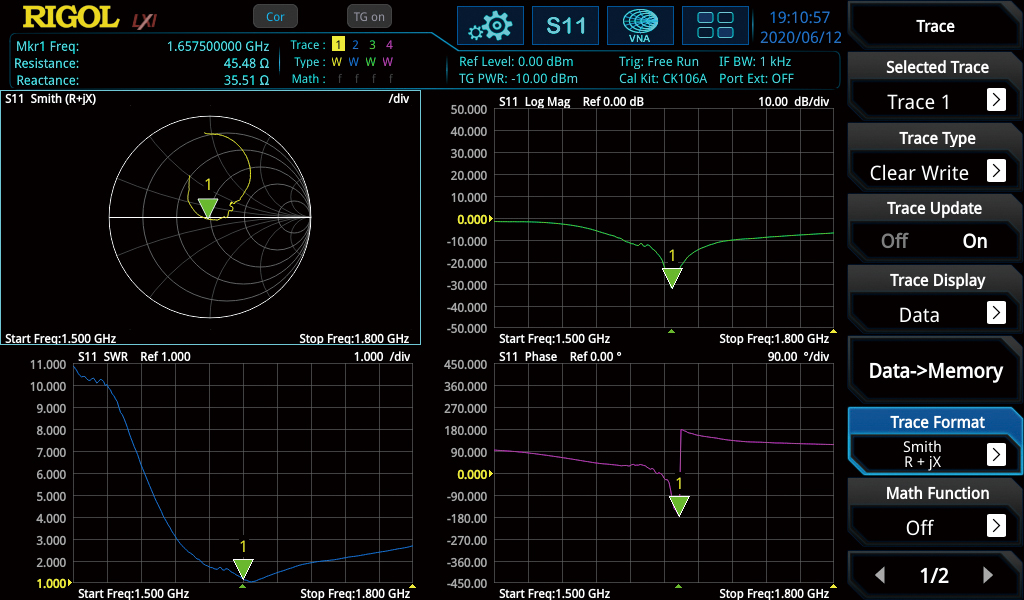

VNA模式可以实现对元器件、电路网络的S11、S21以及故障点定位的测量,通过史密斯圆图、极坐标等多种显示更精确地表征被测件的网络特性。

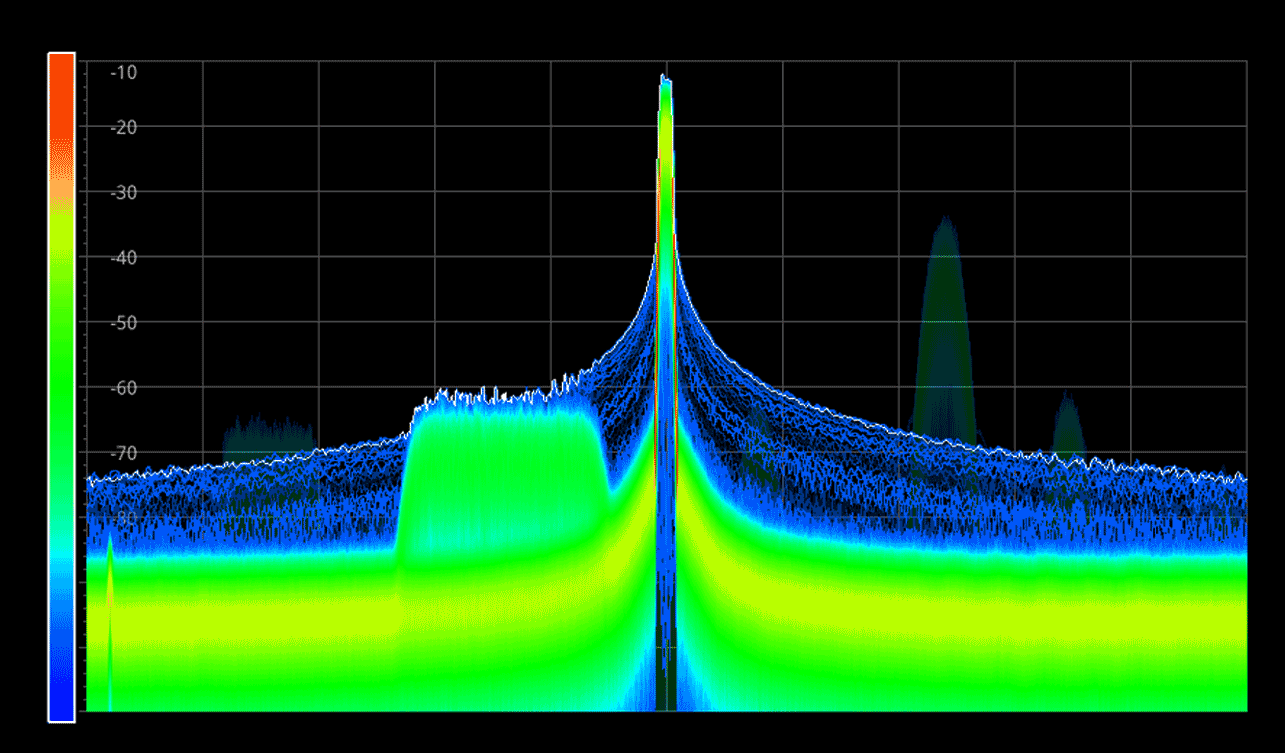

RSA5000运用UltraReal技术,提供高达40MHz的实时带宽。在实时带宽范围内,可以保证超过7.45us持续时间的瞬态信号可被100%捕获并准确测量。

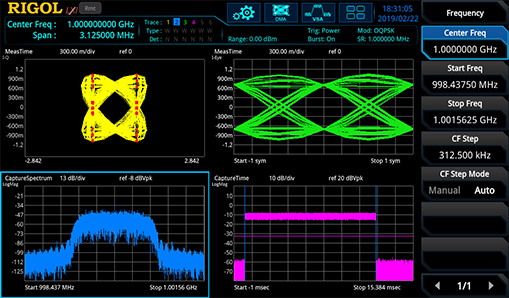

矢量信号分析功能VSA支持多种数字调制格式,如QAM,PSK,MSK、ASK、FSK等。通过该功能进行快速地解调,展示其星座图,眼图(基带信号),频谱图,解调数据等多维数据,从而发现设计中存在的问题。

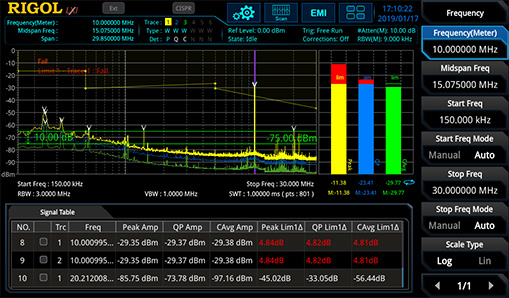

RSA5000内置EMI预测试应用软件,结合符合CISPR标准的滤波器,对产品进行传导及辐射的预测试,从而发现其传导/辐射骚扰源并改善,加速产品上市。

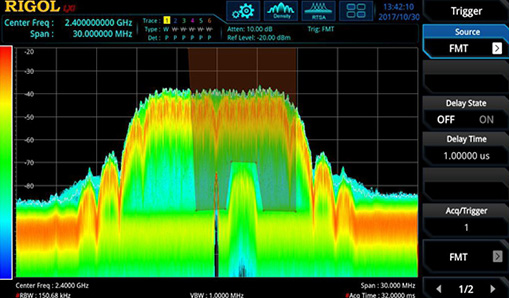

FMT频率模板触发是实时频谱分析仪才独有的触发模式。您可以快速构建模板,并对符合模板规则的信号进行准确的定位及触发,从而发现监测范围内偶发的异常信号。
