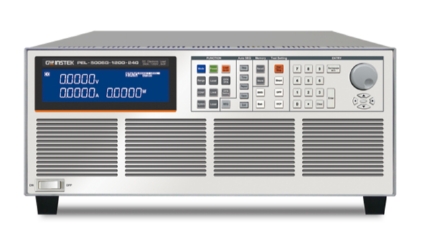

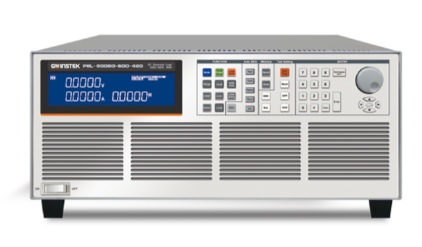

PEL-5000G系列

产品描述：

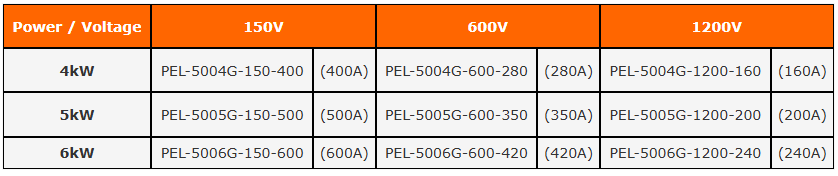

PEL-5000G系列单通道电子负载提供150V / 600V / 1200V三种额定电压设定，功率范围为4kW〜6kW。 PEL-5000G共有9种型号，满足不同的功率，电压和电流组合，适用于服务器电源测试和验证，动力载具充电器/充电站和动力/储能电池的测试需求。 PEL-5000G提供相同型号的并联连接，最多可支持8个单元的 Master/Slave架构并联连接，最大可提供48kW 功率。

产品特点产品参数相关产品

产品特点

4U/6K 高功率密度设计,便于桌上测试
Turbo Mode 功能可在两秒内使用1.5倍的额定功率或额定电流
Turbo Mode 可搭配OCP/OPP/BMS/Short Mode/Surge Mode/Hot Plug-In 等测试使用
环境温度耐受度高,4k/5kW机型使用功率不受环境温度影响
可设定开机状态值
于短路测试时可设定短路时间
电压极性显示可设成正值(“+”)或负值(“-”)
可选用接口：GPIB、RS-232C、USB、LAN
提供电池BMS保护板保护功能测试
过电流、功率、温度保护及过电压示警

PEL-5000G系列单通道电子负载提供150V / 600V / 1200V三种额定电压设定，功率范围为4kW〜6kW。 PEL-5000G共有9种型号，满足不同的功率，电压和电流组合，适用于服务器电源测试和验证，动力载具充电器/充电站和动力/储能电池的测试需求。 PEL-5000G提供相同型号的并联连接，最多可支持8个单元的 Master/Slave架构并联连接，最大可提供48kW 功率。

对于电池充电器测试应用，PEL-5000G 提供四种电池放电模式，分别为CV+Current Limit模式、CV+Power Limit模式、CC模式和CP模式。用户可以根据测试要求选择适当的测试模式。在电池放电功能(Battery Discharge Function)下，可以选择以CC或CP模式下设置放电截止电压、放电时间或放电容量（Ah）以满足电池测试要求。

为了满足不同DUT的验证需求，PEL-5000G提供多种测试功能，包括浪涌电流测试模式、针对待测物的OCP、OPP保护测试功能和150组参数存储功能。PEL-5000G的1200V机型不仅在1000V时提供全功率输出，还可在1200V输出时保有60%的功率带载容量，高于其他电子负载的制造商50%的规格。另外高压(>600V)电池或充电器直接连接到电子负载可能会导致电子负载受损。PEL-5000G内建缓启动器，可以保护直流负载，还节省了用户在600V/1200V型号上进行测量的安装成本和设置时间。

产品参数
