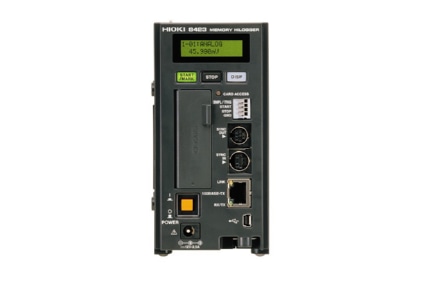

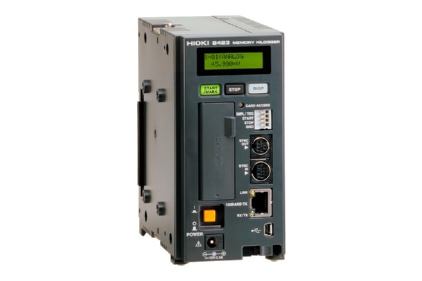

数据采集仪 8423

产品描述：
15～ 600ch 绝缘通道 DC/电压/温度/热电偶/湿度/累积脉冲/转数最快 10ms 的间隔 LAN/USB 用PC收集数据

产品特点产品参数相关产品

产品特点

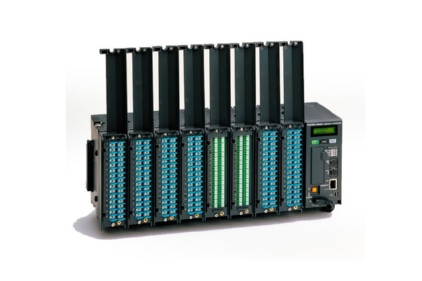

● PC基准的15ch～600ch数据收集器

● 强化绝缘功能、对地间600V、通道间200V/120V
● 配备USB2.0、100BASE-TX LAN、CF卡1GB
● 内存容量可有效合理利用的两用采样

设置

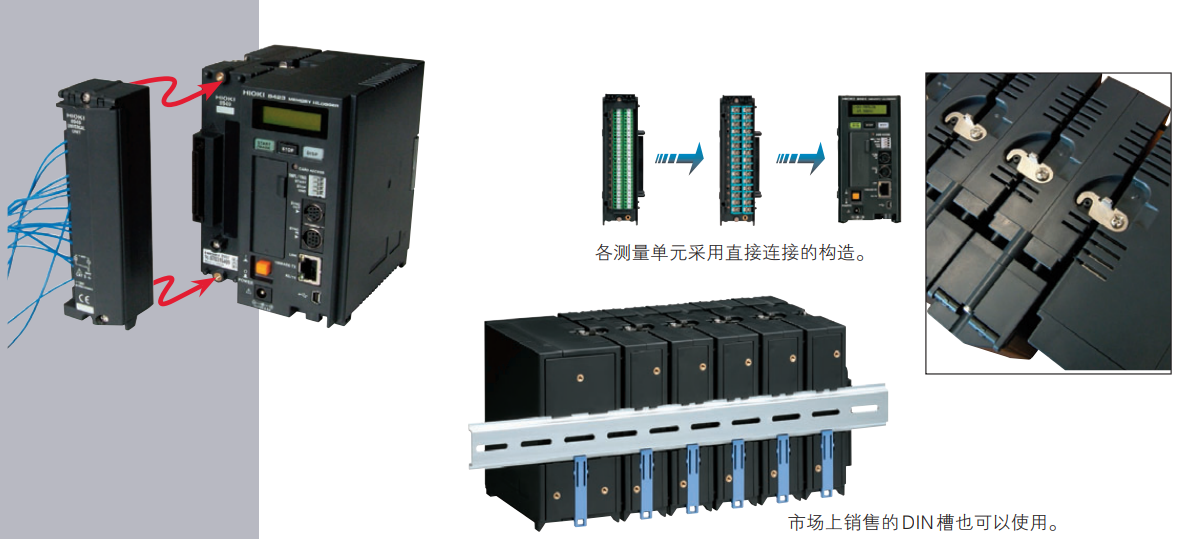

由于终端部分可拆卸，因此多通道的热电偶可先将线接好，再简单连接记录仪输入单元。

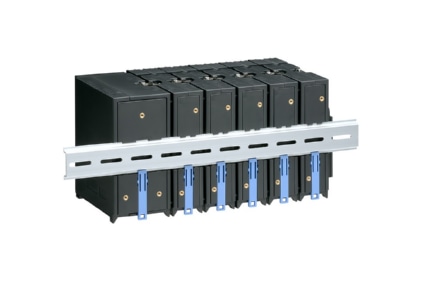

要增加输入单元也很简单。只要旋转机体左侧的连接器的螺丝就能连接。而且为了增加强度，附属的连接板在背面连接。背面还可使用 DIN槽。

测量选项设定

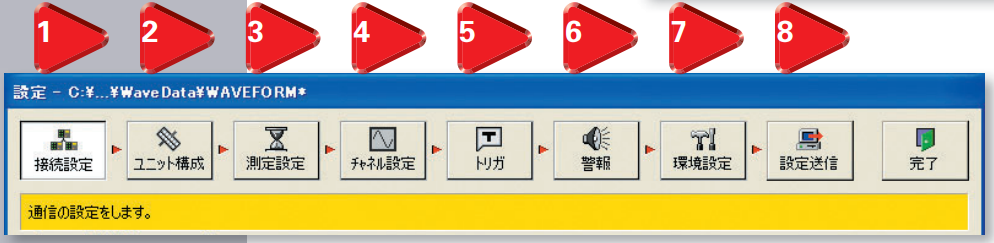

记录仪的设定，需要在安装有HIOKI软件的电脑上进行。因为是常用的电脑操作菜单，所以非常简单。在Windows系统里，设定的项目都是按顺序排列的，所以很简单。

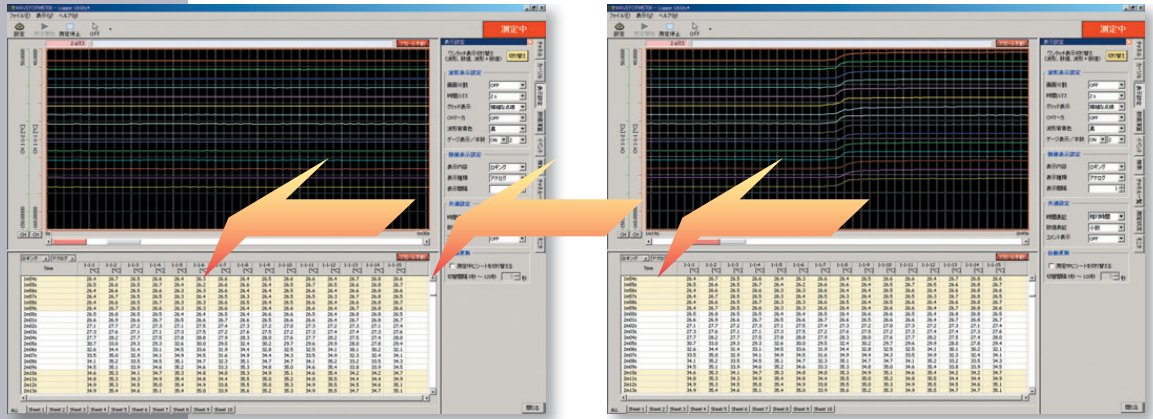

即使是在测量过程中，也可以回看先前的数据

在电脑上使用附属软件Looger Utility，就能在计算机上对数据进行实时记录。可在windows内查看曲线图，即便是在记录过程中，也可以查看过去已经记录的波形图。

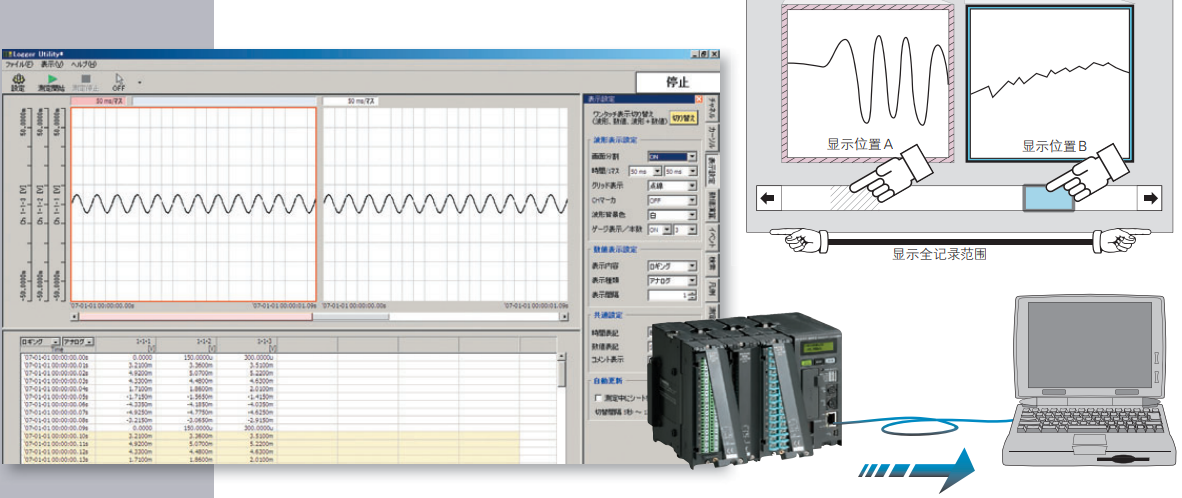

测量后的分析 ( 新功能：双滚动条功能 )

新开发品装载了“双滚动条功能”，使分析更为简单。可开两个波形显示窗，可以并排显示。画面下的滚动条栏分别显示两个窗口的滚动条，所以选定查看位置也很容易。用滚动条滑动指示条，波形的显示一目了然。使用方便，让您事半功倍。

产品参数

单元连接数	最大8单元（120ch）、1个系统由8单元连接、最大可进行5个系统(600ch)的同步采样。
测试对象用于 8948	[电压] ±150mV～±100V, 1-5V f.s. 6量程, 最大分辨率5μV [温度: 热电偶] -200°C ～2000°C (根据使用传感器的不同而不同)， 3量程 (K, E, J, T, N, W (Wre5-26), R, S, B), 最大分辨率0.01°C [最大输入电压] DC 100V, 通道间 DC 200V, 对地间 AC DC 600V
测试对象用于8949	[电压] ±150mV～ ±60V, 1-5V f.s. 6量程, 最大分辨率5μV [温度 (热电偶)] -200°C ～ 2000°C (根据使用传感器的不同而不同), 3 量程 (K, E, J, T, N, W (Wre5-26), R, S, B), 最大分辨率 0.01°C [温度 (热电阻)] -200°C ～ 800°C, 3 量程 (Pt 100, JPt 100),最大分辨率 0.01°C [湿度] 100% rh f.s., 5.0 ～ 95.0% rh (使用9701时), 分辨率 0.1% rh [最大输入电压] DC 60V, 通道间 : 120 V DC, 对地间 : 600 V DC, AC
测试对象用于8996	[脉冲累计] 0～1000M脉冲, 1量程 (无电压a接点, 开路集电极或电压输入),最大分辨率1脉冲 [转数变动] 0～5000/n (r/s) f.s. 1量程 (和脉冲累计为同一输入信号), 分辨率1/n (r/s) ※n是每1回转时的脉冲数1～1,000 [数码输入] ON/OFF的逻辑信号 [最大输入电压] DC 50V, 通道间 : 33V AC, 70V DC, 对地间 : 600 V DC, AC, ※每5ch有3block绝缘，block内的通道共地
记录间隔	10ms～1小时, 19 档量程 (温度测试混合时5s ～ 1小时), 输入单元单位可以有高速用/低速用两种设定(两用采样)
功能	CF卡实时保存, 触发功能, 数字滤波器 (计测单元内), 警报输出(使用警报单元), 专用软件进行数据采集, FTP服务器/HTTP服务器功能
接口	LAN : 100Base-TX, USB : Ver 2.0 mini B端子, CF卡槽
电源供应	AC 转换器 9418-15 /20 VA (Max. 8单元连接时), 12V 系列电池 (-20%, +30%范围,需要使用连接线。请订货时说明).
体积及重量	67 mm W × 133 mm H × 125 mm D, 600 g (仅限8423主机)
附件	AC转换器 9418-15 ×1, USB 线 ×1, 连接板×1, CD-R ( Logger Utility) ×1, 转换器套×1, 铁磁钳夹 ×1，快速操作指南×1，使用说明书×1
