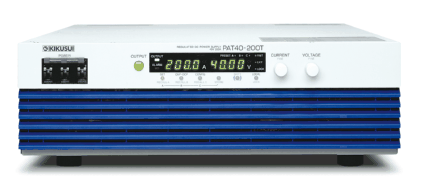

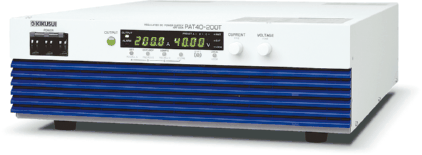

高效大容量开关电源 PAT-T 系列

产品描述：
PAT-T系列是恒压／恒流自动切换型直流开关电源。采用软开关方式，在努力改善效率，实现低噪声化的同时，利用高密度安装技术，实现了大幅度的小型轻量化。在如此大功率量级的电源里，搭载“功率因素改善电路”，与电源环境的改善（抑制高次谐波电流）一起，使配电设备的简便／小型化，从而降低消耗功率, 在“节能”方面也作出了重大贡献。 此外，PAT-T系列采用佳放热设计，实现周围温度为50℃的工作环境保证。能够对应即使在高温下全负载连续运行的严酷使用环境。 操作和显示面板考虑了易辨识，易使用，采用简单直观的造型，而且考虑PLC控制，除了外部模拟控制，监控输出，状态输出外，还标准装备RS232C接口。选购件也支持USB、GPIB、LAN（LXI）接口。除独立使用外，也可嵌入试验系统使用。

产品特点 产品参数 相关产品

产品特点

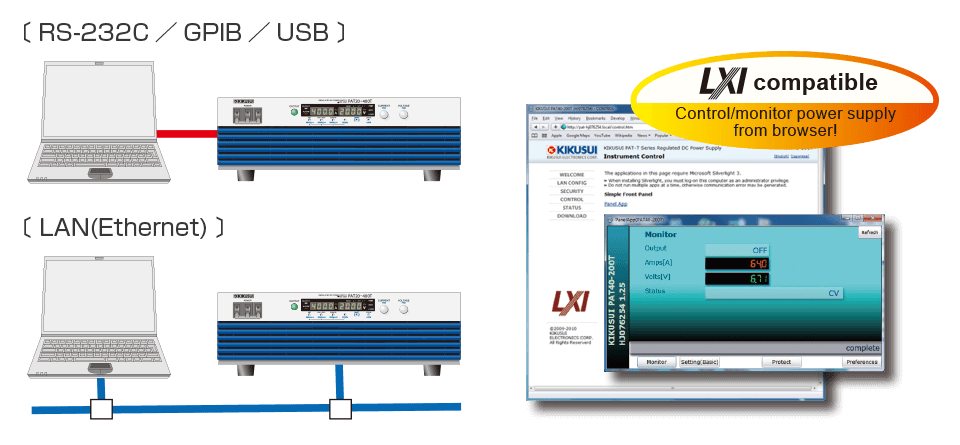

完善的通信接口RS-232C（标准设备），可选支持 USB/GPIB/LAN（LXI）！

命令系统采用 IEEE 488.2,同时对应SCPI。 而且，通过计测仪器驱动软件（可以在 KIKUSUI的网页上免费下载）可以用 Excel VBA和 LabVIEW来控制，也可以用时序控制软件[Wavy for PAT-T] 进行时序控制。 而且，通过LAN接口可以从网络浏览器对电源控制和监视。

丰富的通讯接口

大功率 小体积

省面积，方便使用！


省面积，方便使用!

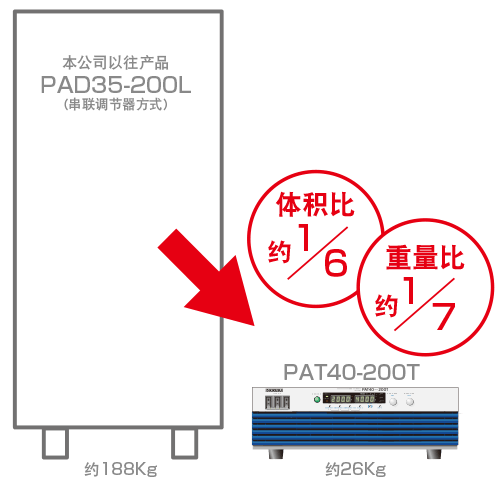

本公司以往产品（7kW）与PAT-T(8kW)的比较


可纵向放置使用（选购件）

垂直支架

可放在试验桌的侧面使用。 移动起来也轻松。 对应PAT-T系列全部型号, 由带轮子的底座与提手组成的套件

小型化 高效率 节能！

软交换系统

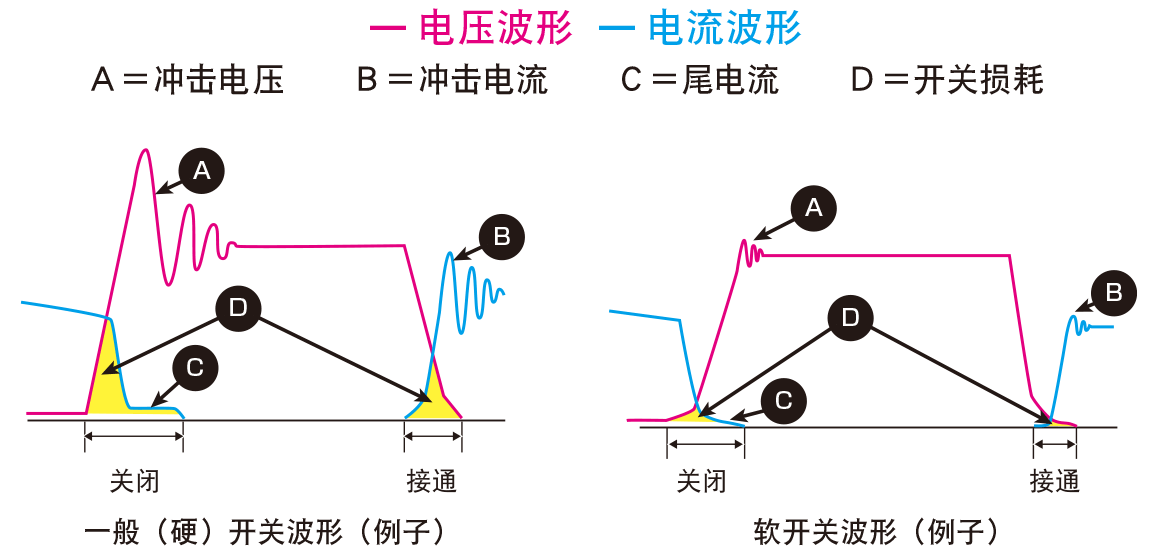

在功率器件的开或关时，巧妙利用共振现象，在电压或电流的零点状态时进行开关切换的电源电路方式。其原理是，电压电流不发生瞬态交叉，使开关在切换时无损耗成为可能。一般将在电压零点进行开关切换的称为 ZVS (Zero Voltage Switching)，在电流零点时进行开关切换的称为 ZCS (Zero Current Switching)。以往一般的电路曾经存在功率开关器件高速动作时会增加功率损耗从而降低效率的问题，通过软开关方式减少电源产生的热损耗而使电路高效率化，从而使小型化成为可能。而且不只是小型化本身，同时还具有显著减少电源噪声的特点。

软交换系统


搭载功率因素改善电路

功率因素（ＰＦ）是关于交流电路效率的值，即视在功率中有功功率所占有的比例。功率因素越接近于１，表示电设备的电能利用效率越高。将功率因素改善电路嵌入电源电路的输入端，补偿交流电压和电流的相位差（波形的相位差＝产生无功功率的原因），提高电能的利用效率。具体的好处如下。

  • 促进节能

  • 用电设备小型化

  • 改善电源环境

  • 降低送电损耗

  • 减少噪声

Wavy for PWX

上述数值是40V200A效率为80％的直流电源在满负荷运行时的值。


通过并联运行扩大功率 Max 40kW，2000A

Max支持5台（同一型号）并联运行!

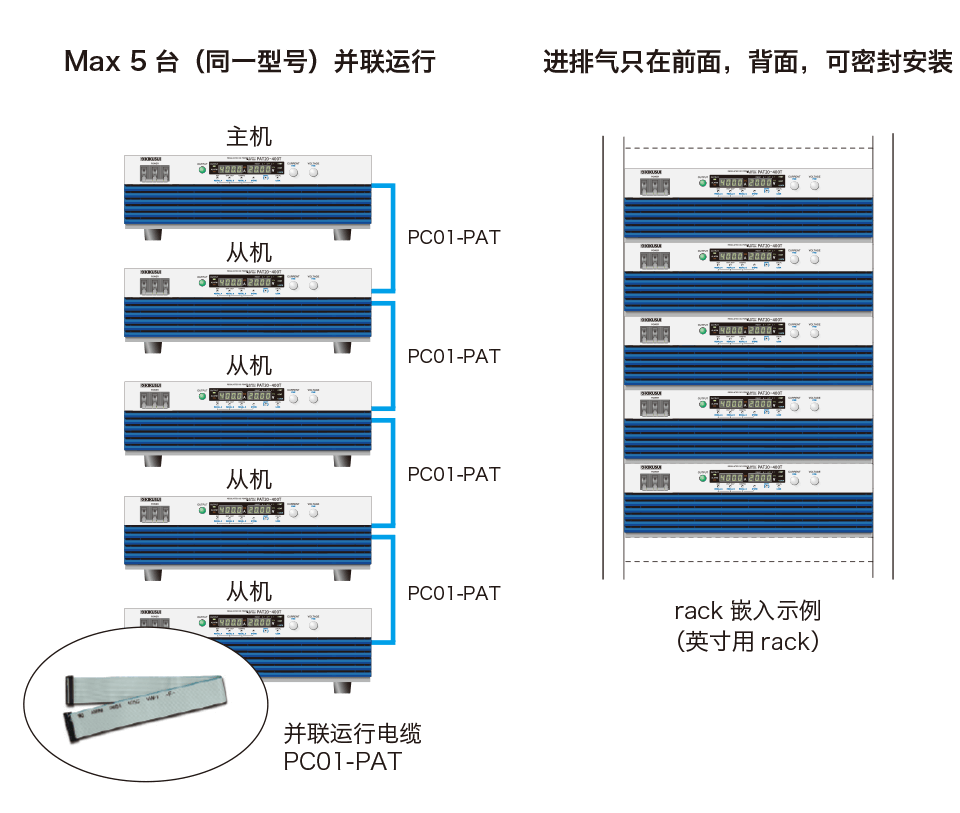

包括主设备在内，最多可并联 5 台设备（PAT850-9.4T、PAT1000-8T 和 PAT1500-5.3T 为 2 台）。这种连接是单控并联操作，主单元的面板可以控制和显示整个系统（最大输出电流：单个单元的额定输出电流 x 并联单元数）。从属设备只能在按下主设备面板上的 STORE（存储）开关时显示电流值*。请注意，根据所连接设备的数量，连接时需要使用可选的并联运行电缆 PC01-PAT。 不支持 8 kW 400 V 输入型号（PAT20-400T/PAT40-200T/PAT60-133T/PAT160-50T）和 4 kW 型号。

Max允许2台同一机型的串联运行

8kW型号（PAT20-400T/PAT30-266T/PAT40-200T/PAT60-133T/PAT80-100T/PAT160-50T）以及4kW型号Max串联连接2台。 但是，不能进行单一控制运行。向负载供给2台输出电压之和。

通过并联运行扩大功率 Max 40kW，2000A



产品参数

4kW


项目 / 类型名称

PAT20-200T

PAT40-100T

PAT60-67T

PAT160-25T

输入

公称输入额定电压

单相/3   相 AC200V ~ AC240V 50Hz ~ 60Hz

输入电压范围・输入频率范围

180V   ~ 250V・47Hz ~ 63Hz

效率

84%(min)

85%(min)   [输入电压 AC200V，额定负载时]

功率因数

0.95(typ)[输入电压 AC200V，额定负载时]

输入电流

单相   22A(max)[3kW 负载时]/ 3 相   17A(max)[额定负载时]

突入电流

50A   peak(max)

输入功率

单相   4kVA(max)[3kW 负载时]/3 相   5kVA(max)[额定负载时]

输出

额定

额定输出功率

4kW[3   相输入方式的时候]/3kW[单相输入方式的时候]

额定输出电压

20.00   V

40.00   V

60.00   V

160.0   V

额定输出电流

200.0   A

100.0   A

67.00   A

25.00   A

恒电压

设定精准度*2

±(0.2%   of rating + 50mV)

设定可能 Max 电压

105%   of rating

电源变动

±(0.05%   of rating + 5mV)

负荷变动

±(0.1%   of rating + 5mV)

过渡响应

5ms(负载电流 50%~ 100%的急剧变化时)

脉动噪音

100   mVp-p

300   mVp-p

350   mVp-p

350   mVp-p

测定频率带宽为 10Hz ~ 20MHz 时

10   mVrms

30   mVrms

30   mVrms

30   mVrms

测定频率带宽为 5Hz ~ 1MHz 时

上升时间

100ms(额定负载) / 100ms(无负载)

下降时间

100ms(额定负载)/ 2000ms(无负载)

温度系数

100ppm   /°C(max)[外部模拟控制时]

恒电流 *1

设定精度*2

±(0.5%   of rating + 50mA)

设定可能 Max 电流

105%   of rating×75%(单相输入时)/105% of rating(3相输入时)

电源变动

±(0.1%   of rating + 30mA)

负荷变动

±(0.2%   of rating + 30mA)

脉动噪音

400   mArms

300   mArms

250   mArms

200   mArms

测定频率带宽为 5Hz ~ 1MHz 时，输出电压在额定输出电压的 10%~ 100%范围内时

温度系数

200ppm   /°C(typ)[外部模拟控制时]

OUTPUT ON/OFF 延迟

OFF，0.1s ~ 10.0s(分辨率 0.1s)

电压显示

Max 显示值

99.99

999.9

精度

±(0.5%   of reading + 5digits)23°C ±5°C范围内

电流显示

Max 显示值

999.9

99.99

精度

±(0.5%   of reading + 5digits)23°C ±5°C范围内

保护功能

过电压保护 (OVP)/ 过电流保护 (OCP)/ 过热保护 (OHP)/ 输入缺相保护 (PHASE)/
  风扇异常保护 (FAN)/ 感测误连接保护   (SENSE)/ 分压电路的过热保护 (BOHP)/ 关闭   (SD)

外部模拟控制

OUTPUT ON/OFF 控制以外

OUTPUT   ON/OFF、SHUTDOWN

恒电流 外部电压控制

0V   ~ 10V 时，控制额定输出电压的 0% ~ 100%

恒电流 外部电阻控制

0Ω   ~ 10kΩ 时，控制额定输出电压的 0% ~ 100% 或者 100%~ 0%

恒电流 外部电压控制

0V   ~ 10V 时，控制额定输出电流的 0% ~ 100%

恒电流 外部电阻控制

0Ω   ~ 10kΩ 时，控制额定输出电流的 0% ~ 100% 或者 100%~ 0%

监控器输出

输出电压监控器

额定电压输出时 10.00V±0.25V

0V   输出时 0.00V±0.25V

输出电流监控器

额定电流输出时 10.00V±0.25V

0A   输出时 0.00V±0.25V

状态输出

OUT   ON、CV、CC、ALARM、POWER ON、POWER   OFF、绝缘集电极开路

远程控制

标准装备 RS232C Max 38400bps SCPI 指令

工作温度，湿度范围

0°C~   50°C，20%~ 85% rh

保存温度，湿度范围

-25°C~   70°C，90% rh 以下(无凝水)

外形尺寸(Max)

430(440)W×129.2(155)H×550(620)D   mm

重量

约20   kg

约19   kg

18   kg

*1 在额定电流下工作时(将额定输出电流的输出电压设定为额定输出电压或更高。) 额定负载 :接通额定输出电流时，额定负载为产生电压降的电阻负载。该电阻负载为额定输出电流的 Max 输出电压的 95% ~ 100%。 该产品的输出电压(包括负载电缆中的电压降)切勿超过额定输出电流的 Max 输出电压。 无负载 :接通额定输出电流时，无负载为产生电压降的电阻负载。该电阻负载为额定输出电流的 Max 输出电压的 10% 或 1V，以偏高者为准。


8kW

项目 / 类型名称

PAT20-400T

PAT30-266T

PAT40-200T

PAT60-133T

PAT80-100T

PAT160-50T

PAT250-32T

PAT350-22.8T

PAT500-16T

PAT650-12.3T

PAT850-9.4T

PAT1000-8T

PAT1500-5.3T

输入

公称输入额定电压

3 相 AC200V ~ AC240V 50Hz ~ 60Hz

输入电压范围・输入频率范围

180V   ~ 250V・47Hz ~ 63Hz

效率

85%(min)   [输入电压 AC200V，额定负载时]

功率因数

0.95(typ)[输入电压 AC200V，额定负载时]

输入电流

32A(max)[额定负载时]

突入电流

100A   peak(max)

输入功率

10kVA(max)

输出

额定

额定输出功率

8   kW

额定输出电压

20.00   V

30.00   V

40.00   V

60.00   V

80.00   V

160.0   V

250.0V

350.0   V

500.0   V

650.0   V

850.0   V

1000.0   V

1500.0   V

额定输出电流

400.0   A

266.0   A

200.0   A

133.0   A

100.0   A

50.0   A

32.0A

22.8   A

16.0   A

12.3   A

9.4   A

8   A

5.3   A

恒电压

设定精准度*2

±(0.2%   of rating + 50mV)

设定可能 Max 电压

105%   of rating

电源变动

±(0.05%   of rating + 5mV)

负荷变动

±(0.1%   of rating + 5mV)

过渡响应

5ms(负载电流 50%~ 100%的急剧变化时，在输出端取检测点时)

脉动噪音

100   mVp-p

300   mVp-p

300   mVp-p

350   mVp-p

350   mVp-p

350   mVp-p

450   mVp-p

450   mVp-p

600   mVp-p

600   mVp-p

600   mVp-p

800   mVp-p

1200   mVp-p

测定频率带宽为 10Hz ~ 20MHz 时

10   mVrms

20   mVrms

30   mVrms

30   mVrms

30   mVrms

30   mVrms

50   mVrms

50   mVrms

100   mVrms

100   mVrms

100   mVrms

150   mVrms

200   mVrms

测定频率带宽为 5Hz ~ 1MHz 时

上升时间

100ms(额定负载) / 100ms(无负载)

下降时间

100ms(额定负载)/ 2000ms(无负载)

200ms(额定负载)/ 4000ms(无负载)

200ms(额定负载)/ 5000ms(无负载)

200ms(额定负载)/ 6000ms(无负载)

温度系数

100ppm   /°C(max)[外部模拟控制时]

恒电流 ※1

设定精准度*2

±(0.5%   of rating + 50mA)

设定可能 Max 电流

105%   of rating

电源变动

±(0.1%   of rating + 30mA)

负荷变动

±(0.2%   of rating + 30mA)

脉动噪音

500   mArms

400   mArms

400   mArms

350   mArms

300   mArms

200   mArms

200   mArms

200   mArms

200   mArms

150   mArms

120   mArms

测定频率带宽为 5Hz ~ 1MHz 时，输出电压在额定输出电压的 10%~ 100%范围内时

温度系数

200ppm   /°C(typ)[外部模拟控制时]

OUTPUT ON/OFF 延迟

OFF，0.1s ~ 10.0s(分辨率 0.1s)

电压显示

Max 显示值

99.99

999.9

9999

精度

±(0.2%   of reading + 5digits)23°C ±5°C范围内

电流显示

Max 显示值

999.9

99.99

精度

±(0.5%   of reading + 5digits)23°C ±5°C范围内

保护功能

过电压保护 (OVP)/ 过电流保护 (OCP)/ 过热保护 (OHP)/ 输入缺相保护 (PHASE)/
  风扇异常保护 (FAN)/ 感测误连接保护   (SENSE)/ 分压电路的过热保护 (BOHP)/ 关闭   (SD)

外部模拟控制

OUTPUT ON/OFF 控制以外

OUTPUT   ON/OFF、SHUTDOWN

恒电流 外部电压控制

0V   ~ 10V 时，控制额定输出电压的 0% ~ 100%

恒电流 外部电阻控制

0Ω   ~ 10kΩ 时，控制额定输出电压的 0% ~ 100% 或者 100%~ 0%

恒电流 外部电压控制

0V   ~ 10V 时，控制额定输出电流的 0% ~ 100%

恒电流 外部电阻控制

0Ω   ~ 10kΩ 时，控制额定输出电流的 0% ~ 100% 或者 100%~ 0%

监控器输出

输出电压监控器

额定电压输出时 10.00V±0.25V

0V   输出时 0.00V±0.25V

输出电流监控器

额定电流输出时 10.00V±0.25V

0A   输出时 0.00V±0.25V

状态输出

OUT   ON、CV、CC、ALARM、POWER ON、POWER   OFF、绝缘集电极开路

远程控制

标准装备 RS232C Max 38400bps SCPI 指令

工作温度，湿度范围

0°C~   50°C，20%~ 85% rh

保存温度，湿度范围

-25°C~   70°C，90% rh 以下(无凝水)

外形尺寸(Max)

430(440)W×129.2(155)H×550(620)D   mm

重量

约   26 kg

约   27 kg

约   25 kg

约   24 kg

约   23 kg

约   22kg

约   23 kg

*1 在额定电流下工作时(将额定输出电流的输出电压设定为额定输出电压或更高。) 额定负载 :接通额定输出电流时，额定负载为产生电压降的电阻负载。该电阻负载为额定输出电流的 Max 输出电压的 95% ~ 100%。 该产品的输出电压(包括负载电缆中的电压降)切勿超过额定输出电流的 Max 输出电压。 无负载 :接通额定输出电流时，无负载为产生电压降的电阻负载。该电阻负载为额定输出电流的 Max 输出电压的 10% 或 1V，以偏高者为准。
