产品描述：

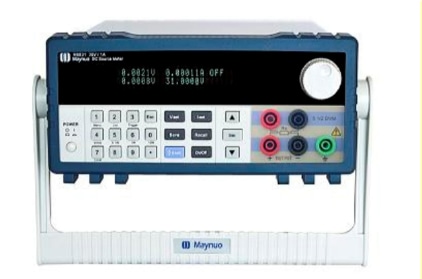

M88系列电源是在普通实验室可编程电源基础上设计的新一代产品。本系列产品配备通讯接口，具有高速上升沿速度（M8811电源的上升速度可小于10mS，M8851电源的上升速度可小于20mS). M88系列电源兼具桌上型和系统型的特性，可任意搭配其他仪器，集成为特殊功能的测试系统，以完成不同场合下的测量需求。可通过面板键盘编辑程序，兼具电压表，欧姆表的功能，给用户的使用带来极大的方便，是普通可编程电源的换代产品，具有高性价比优势。

产品特点产品参数相关产品

产品特点

本电源具有以下特点:

低纹波和低噪音
高分辨率及精度0.1mV/0.01mA
内置高精度五位半电压表和毫欧姆表
支持高精度和动态编程输出
高亮度、真空VFD显示屏
根据温度变化，无极伺服智能风扇系统
支持远端电压补偿，多数据存储
支持外部触发输入、输出
开机自检，软件校正，标准仪器架设计
使用标准SCPI通信协议
支持RS232/RS485/USB通讯

菜单功能

电源上电后的输出状态设定(>Out Memory)
电源上电后的工作模式设定(>Mode Memory)
DVM（电压表）的显示状态设定(>DVM Display)
键盘发声设定(>Key Sound)
通讯波特率设定(>Baudrate Set)
键盘锁密码设定(>Key Lock Set)
顺序操作(>List Set)
自动测试(>AutoTest)

远端测量功能

当负载消耗较大电流的时候，就会在电源到负载端子的连接线上产生压降。为了保证测量后面板提供了一个远程测量端子，用户可以用该端子来测量被测仪在精度，电源在器的输出端子电压。使用远程测量功能前，你必须要先设定电源为远端测量模式。

毫欧表功能

SOURCE METER 提供了四线制测电阻的方法，如图4.5所示，可以精确测量小阻值的电阻量阻值为１０Ω。为免损坏被测电阻，在测量电阻前应先选本电源的毫欧择被测电阻功率范围内的量程。表有三个量程可供选择：0.1W、1W、10W。

电压表功能

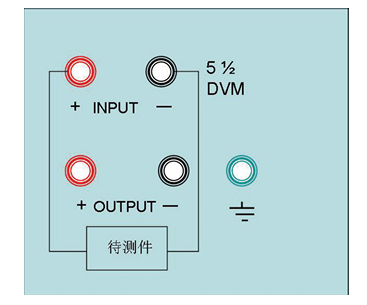

按照下图接线即可测量电待测元件的电压。只要本仪器的状态不在电阻测量状态，均可做电压测量。本源的电压表可达到5位半的精度。

远程操作模式

电源能够通过后面板上的DB9插头经电平转换电缆（M131）连接到RS-232接口上，下面的内容可以帮助您了解如何通过主机控制电源的输出。在进行远程操作前，请使用本公司提供的将TTL电平转换为RS-232 信号的转换接口 M131 将您的电源的 DB9 插口与主机的串口相连。也可以选配M132 （RS485）或者M133（USB）通讯电缆。

电源与主机间的通讯

电源能够通过后面板上的DB9插头经电平转换电路连接到主机接口上，下面的内容可以帮助您了解如何通过主机控制电源的输出。

产品参数

型号

M8811

M8812

M8813

M8851

M8852

M8853

M8871

M8872
