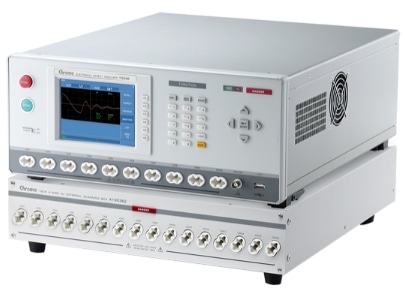

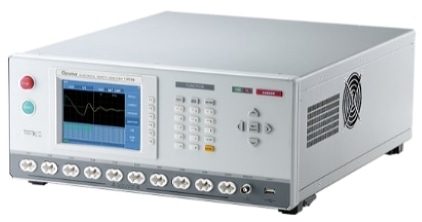

绕线元件电气安规扫描分析仪 Model 19036

产品描述：

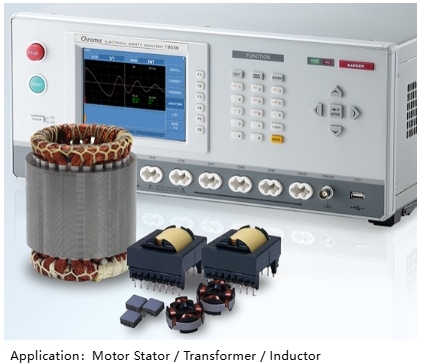

Chroma 19036为绕线元件电气安规扫描分析仪结合了耐压测试 (AC/DC)、绝缘电阻测量 (IR)、直流电阻测量 (DCR) 与脉冲测试( IWT) 于一台单机，拥有耐压测试最高AC 5kV/DC 6kV、绝缘电阻测量最高DC 5kV、四线式直流电阻测量范围2mΩ~2MΩ与脉冲测试最高DC 6kV，且拥有10通道可执行一次多个待测物的扫描测试，搭配外接通道扫描盒最多可达到40通道的多组扫描测试，能节省测试时间及人力成本，并大幅提升生产效率。

产品特点产品参数相关产品

产品特点

产品特色

五合一安规扫描分析仪 (交流耐压、直流耐压、绝缘电阻、直流电阻、脉冲测试)
耐压测试 (Hi-pot)

交流最大AC 5kV / 直流最大DC 6kV
高频接触检查 (HFCC)

绝缘电阻测试(IR)

最大5kV

直流电阻测量 (DCR)

直流电阻平衡功能 (DCR Balance)

脉冲测试 (IWT)

波形取样率 (200MHz)
崩溃电压分析模式的2种判定

面积比较 (Area)
二次微分 (Laplacian)

测试模式的7种判定

面积比较 (Area)
面积差比较 (Differential Area)
颤动量侦测 (Flutter)
二次微分 (Laplacian)
波峰差比 (ΔPeak%)
谐振面积比 (ΔResonant Area)
频率差比 (Δ fr%)

Δ/Y型直流电阻 (Δ/Y DCR)
脉冲测试比较 (IWT CMP)
高速接触检查 (HSCC)
开路检查 (OSC)
支援3302/3252感量、Q值量测 (选购)

电感 (Lx)
电感平衡 (Lx Balance)

人体接地保护功能 (GFI)
支援最多40通道扫描测试
USB资料储存及画面撷取功能
标准LAN、USB、RS232介面
操作介面 (英文、繁中、简中)

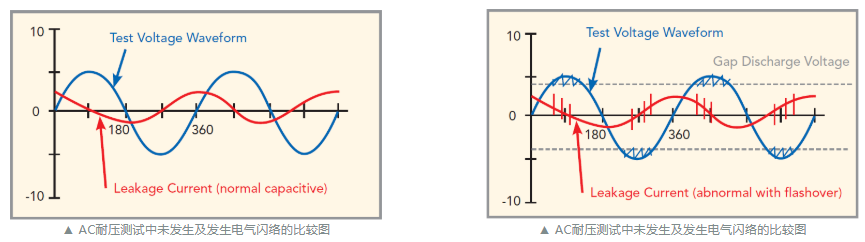

电气闪络侦测 Flashover Detection (ARC)

电气闪络的现象是因电位差或电场强度足以导致绝缘材料的内部或表面失去原有的绝缘特性所产生的暂态或非连续性放电。当放电的能量释放足以对产品的绝缘材料造成伤害，绝缘材料就会发生碳化导致导电通路的形成进而使产品短路。如果只以漏电流做为判定条件，将无法检测出会发生异常放电的不良产品，所以需要以电压或漏电流的变化率作为判定的条件，才能有效的检测出会发生异常放电的不良品。因此，电气闪络侦测为耐压测试不可或缺的检验项目之一，19036的AC与DC Hi-pot测试模式也都具备侦测漏电流变化率的电气闪络侦测功能。
