产品描述：
全系提供5个机型 GPT-15004 交流耐压/直流耐压/绝缘电阻/接地阻抗/导通测试电气安全分析仪 GPT-15003 交流耐压/直流耐压/绝缘电阻/导通测试电气安全分析仪 GPT-15012 12KV直流耐压/5KV绝缘电阻电气安全分析仪 GPT-15002 交流耐压/直流耐压/导通测试电气安全分析仪 GPT-15001 交流耐压/导通测试电气安全分析仪

产品特点产品参数相关产品

产品特点

特点

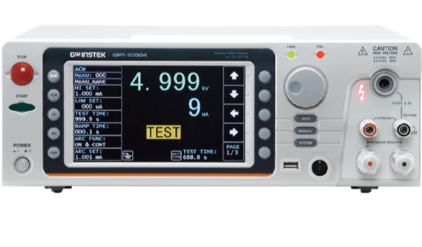

500VA交流测试容量，7" LCD彩色显示屏
符合IEC 61010-2-034安全规范要求
真有效值电流测量
电容负载测试能力高达47μF
提供统计分析功能
用于特性分析的曲线扫描功能
上升/下降时间,测试时间，等待时间可调
测试数据U盘储存功能

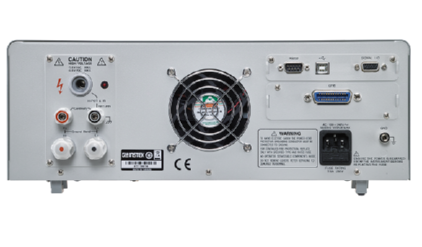

全系提供导通测试/后面板输出
接口:RS-232C, USB, Signal I/O, 选配：GPIB，LAN

安规测试一定要保证安全

GPT-15000系列电气安全分析仪最高提供AC 500VA输出容量, 符合IEC61010-2-034标准(测量/控制和实验室用电气设备的安全要求一绝缘电阻测量设备和耐压强度测试设备的特殊要求)。

提供IEC、EN、UL、CSA、 GB、JIS 等要求对各种电子/电气产品或零部件进行测试的安全规定。

我们重视用户做安规测试中的安全, 提供安全锁, 多种远程控制方式, 安全放电等功能。

安规测试一定要重视精度

GPT-15000系列电气安全分析仪提供宽范围电压/电流设定, 提供更高的测量分辨率。

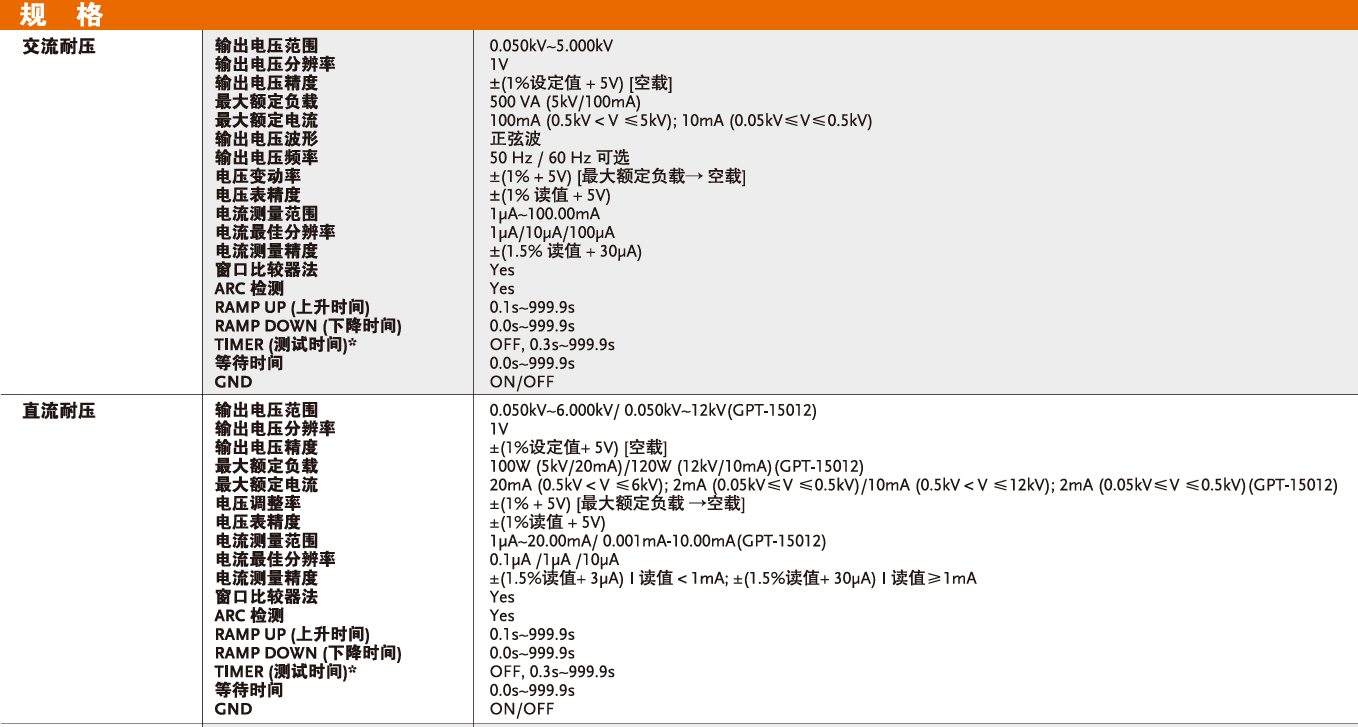

输出设置/测量范围: 交流耐压测试(AC 5kV/100mA max)、直流耐压测试(DC 6kV/20mA max)、绝缘电阻测试(DC 1200V/50GΩ max)、接地电阻测试(AC 32A/650mΩ max)、接地导通测试(DC100mA/70Ω max)。

测量分辨率(交流耐压: 1μA;直流耐压: 0.1μA; 绝缘电阻: 0.1MΩ; 接地电阻: 0.1mΩ; 导通测试: 0.01Ω)

安规测试一定要考虑功能

GPT-15000系列全系提供电压上升和下降时间设置，大电容测试能力(高达47uF)。

GPT-15000系列不仅仅提供测试结果的展示, 还提供测试电压/电流与测试结果的曲线扫描功能, 让用户可以分析测试过程中电压/电流情况, 特别方便用于查找绝缘击穿情况。

符合IEC 61010-2-034设计要求

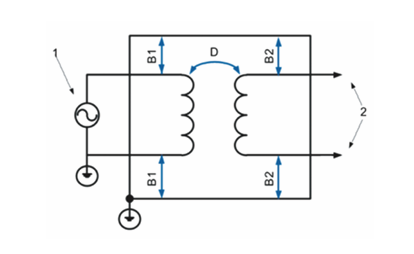

为市场提供安全的电子产品是每个制造商的责任!同样，测试电子产品是否符合安全规定的安全分析仪必须重视其提供的安全性!GPT-15000 符合IEC61010-2-034(测量、控制和实验室用电气设备的安全要求--绝缘电阻测量设备和耐压强度测试设备的特殊要求)的安全分析仪。除此之外，安全考虑还包括输入和输出电压的双重绝缘、安全输出/警告机制、试验后放电机制等，以确保用户操作期间的安全。

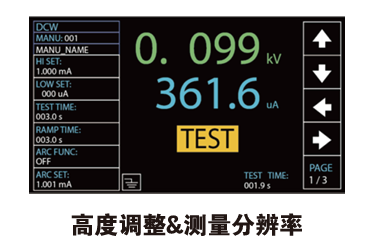

高精度、高分辨率测试性能

GPT-15000 系列提供了耐压测试电压(AC5kV/DC6kV)，1V步进调节，电流测量分辨率可达1μA(ACW)/0.1pA(DCW)，满足对待测物微小漏电流的测量。绝缘电阻测试电压设定范围从50V(DC)到1200V(DC)，电阻测量分辨率可以达到0.1MΩ。全系列提供了导通测试功能,具有100mA dc(固定)测试源和0.019的测量分辨率，用于检测被测设备是否正确接地。对于接地测试，GPT-15004提供8Vac(开路)和3A~32Aac 电流。通过这些功能，用户可以进行各种安全测试和验证，保障测试结果准确性和可靠性。

灵活的辅助测试机制

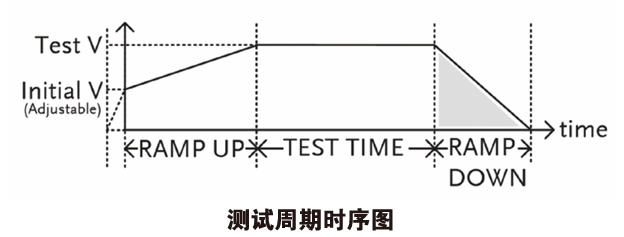

为了使测试符合相关安全法规的测试要求，GPT-15000 系列提供了灵活的输出序列设置。以交直流耐压测试为例，可以设置初始电压，用户确定初始电压比(即额定测试电压比)，然后也可以设置电压上升时间，以降低因瞬时高压导致的绝缘击穿或对 DUT 造成损坏的风险。达到测试电压后，可设置上下限判断窗口、延时判断和测试定时器机制，帮助用户顺利、正确地进行测试。新的电压缓降时间设置允许用户使用缓降电压进行测试，以避免过高的额定测试电压对 DUT 瞬时放电的影响。

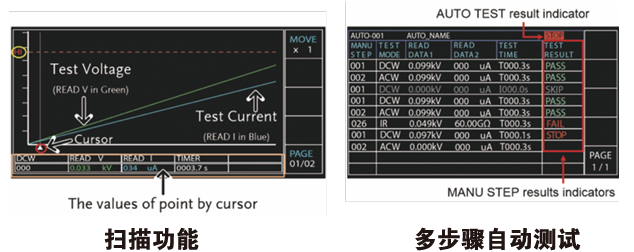

扫描&多步骤自动测试

GPT-15000 系列具有独特的扫描功能，显示了DUT被测物测试结果的曲线图。根据施加的测试电压或电流和相关设置(如初始电压、上升时间、测试时间或下降时间)逐点记录测试读数。测试完成后，用户可以通过移动光标位置来了解特定时间点的外加能量(电压或电流)和测量参数的结果，帮助用户了解测试过程中测量参数(电流或电阻)的变化。该功能还可用于确定被测设备的临界故障。在自动测试功能方面，每个自动测试可以有 10 个手动测试项目，所有相关设置和结果判断都以表格形式呈现。
