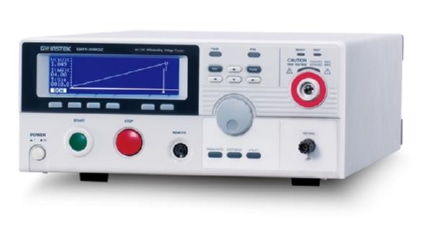

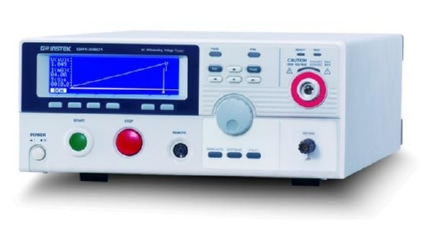

GPT-9900系列 500VA安规测试仪(GPT-9901A,GPT-9902A,GPT-9903A,GPT-9904)

产品描述：
GPT-9900系列安规测试仪共计有2个型号： GPT-9904是4合一机种，具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能、 GPT-9903/9903A提供交/直流耐压测试及绝缘电阻测试功能、 GPT-9902A提供交/直流耐压测试测试功能、 GPT-9901A提供交流耐压测试功能。全系列机型提供交流500VA输出容量，并使用高效率的PWM放大器，有效避免因输入电源电压变动或波形变形的影响，以确保交流耐压测试时对待测物提供稳定之高压输出。

产品特点产品参数相关产品

产品特点

500VA测试容量
大型(240x64)点矩阵式LCD
扫描功能, 提供待测物特性分析
绝缘电阻量测可达50GΩ
手动/自动测试模式
具快速选择功能键
高亮度警示及状态指示灯
具Interlock功能

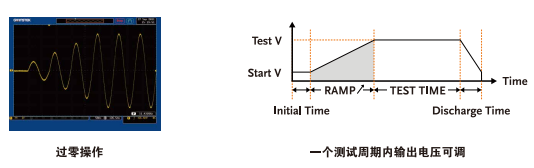

零点输出
输出电压上升时间控制
True RMS电流量测

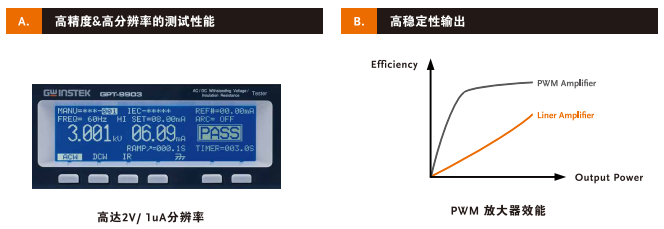

高解析度: 1uA(电流量测), 2V(电压设定)
使用PWM放大器, 确保测试效益及测试可靠性
提供100组记忆, 以储存测试条件, 且每个记忆组可独立命名
遥控端子座, 提供机器自前面板外接控制器

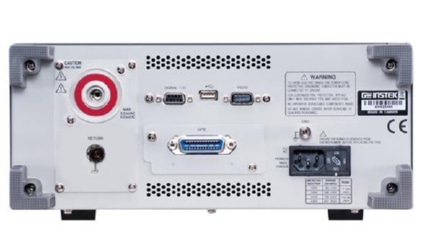

提供后板输出座, 方便系统整合配线
接口: RS-232C, USB device, Signal I/O及GPIB (选购)

可靠、安全、耐用

GPT-9900 系列安规测试仪共计有4个型号:GPT-9904是4合一机种，具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能;GPT-9903A提供交/直流耐压测试及绝缘电阻测试功能;GPT-9902A 提供交/直流耐压测试测试功能:GPT-9901A 提供交流耐压测试功能。全系列机型提供交流 500VA 输出容量，并使用高效率的PWM 放大器，有效避免因输入电源电压变动或波形变形的影响，以确保交流耐压测试时对待测物提供稳定的高压输出。

全方位安全保护整个测试周期

在使用 GPT-9900 系列耐压绝缘测试仪的同时，会启动一系列保护机制来避免操作人员和 DUT 的损坏。例如避免在不知情的状况下,将已短路或近似短路的待测物施以高压,造成瞬间大电流或瞬间高压回流测试仪的现象(短路侦测系统);避免未预期的跳火或电弧现象，导致错误触动截止电流的零点启动功能;此外，控制电压上升时间可以使测试电压缓慢升至额定值，减低待测物在生产期间必要性测试的破坏;以及在测试期间，防止待测物因高压击穿而导致绝缘不良的高压异常变化侦测系统等。这些不仅对安规测试仪起到了很好的保护，更重要的是能够在最短时间得到信息，保护了使用者的人身安全。

方便的手动和自动设置

GPT-9900 系列提供了100组存储空间，方便用户储存各种不同的测试条件。每组内存除固定位置代号外，还可以赋予容易辨视或较贴切的名称(最多12 字符)。此外，内存中的测试条件可以调取组合成为一个连续的自动测试程序，即使在没有计算机远程控制的状态下也可以进行多步测试。

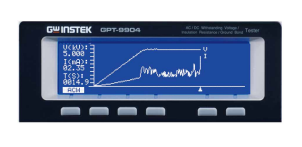

测试特性扫描曲线

不仅只显示测试结果，GPT-9900系列还提供业界独创的扫描功能，用户可以清楚的了解到 DUT 在耐压测试过程中所产生的漏电现象。进入扫描模式，用户可对测试过程中的任一时间点分析电压与电流的关系。为节省测试时间用户也可以自定义扫描起始/截止时间，进行特定局部电压与电流的分析。

产品参数

详细规格
交流耐压测试
输出电压范围	0.100kV~ 5.000kV ac
输出电压调整分辨率	2V/步进
输出电压准确度	± (1%设定值+ 5V) [无负载]
最大额定负载	500 VA (5kV/100mA)
最大额定电流	100mA (0.5kV< V ≦5kV)；10mA (0.1kV≦ V ≦0.5kV)
输出波形	正弦波
输出电压频率	50 Hz / 60 Hz 可选择
电压变动率	± (1%读值+ 5V) [最大额定负载→未加负载]
电压表准确度	± (1%读值+ 5V)
电流量测范围(截断电流)	0.001mA~100.0mA
电流量测分辨率	0.001mA / 0.01mA / 0.1mA
电流量测准确度	±(1.5%读值+ 30位数)当HI SET<1.11mA；±(1.5%读值+ 3位数)当HI SET≧1.11mA
上/下限判定功能	Yes
ARC侦测	Yes
扫描功能*	Yes
上升时间(RAMP)	0.1s~999.9s
测试时间(TIMER)*	OFF, 0.5s~999.9s
GND	ON/OFF
直流耐压测试
输出电压范围	0.100kV~ 6.000kV dc
输出电压调整分辨率	2V/步进
输出电压准确度	± (1%设定值+ 5V) [无负载]
最大额定负载	100W (5kV/20mA)
最大额定电流	20mA (0.5kV< V ≦6kV)；2mA (0.1kV≦ V ≦0.5kV)
电压变动率	± (1%读值+ 5V) [最大额定负载→未加负载]
电压表准确度	± (1%读值+ 5V)
电流量测范围(截断电流)	0.001mA~20.0mA
电流量测分辨率[1]	0.001mA / 0.01mA / 0.1mA
电流量测准确度	±(1.5%读值+ 30位数)当HI SET<1.11mA；±(1.5%读值+ 3位数)当HI SET≧1.11mA
上/下限判定功能	Yes
ARC 侦测	Yes
扫描功能*	Yes
上升时间(RAMP)	0.1s~999.9s
测试时间(TIMER)*	OFF, 0.5s~999.9s
GND	ON/OFF
绝缘电阻测试 (GPT-9904/9903A)
输出电压范围	50V~1000V dc
输出电压调整分辨率	50V/步进
输出电压准确度	± (1%设定值+5V) [无负载]
电阻量测范围	0.001GΩ~ 50.00GΩ
测试电压	50V≦V ≦500V：0.001~0.050GΩ：±(5%读值 + 1位数)；0.051~2.000GΩ：±(10%读值 + 1位数) 500V≦ V ≦1000V：0.001~0.500GΩ：±(5%读值 + 1位数)；0.501~9.999GΩ：±(10%读值 + 1位数)；10.00~50.00GΩ：±(15%读值 + 1位数)
输出阻抗	600kΩ
上/下限判定功能	Yes
扫描功能*	Yes
上升时间(RAMP)	0.1s~999.9s
测试时间(TIMER)	1s~999.9s
GND	OFF (fixed)
接地阻抗测试 (仅GPT-9904)
输出电流范围	03.00A~32.00A ac
输出电流调整分辨率	0.01A
输出电流准确度	3A≦ I ≦8A: ±(1%读值+ 0.2A)；8A< I ≦32A: ±(1%读值+ 0.05A)
测试电压	6Vac 最大(开路电压)
测试电压频率	50Hz/60Hz可选择
电阻量测范围	10.0mΩ~ 650.0mΩ
电阻量测分辨率	0.1mΩ
电阻量测准确度	±(1%读值+ 2 mΩ)
上/下限判定功能	Yes
扫描功能*	Yes
测试时间(TIMER)	0.5s~999.9s
测试方式	四线式量测
GND	OFF (fixed)
记忆组
单步骤记忆	MANU：100组
自动测试记忆	AUTO：100 组, 每组最多16个manu
界面
后板输出	标准
RS-232C	标准
USB	标准
GPIB	选购
Remote terminal (Front)	标准
Signal I/O	标准
显示屏
240 x 64 点阵式(蓝色) LCD
使用电源
AC 100V/120V/220V/230V ± 10%, 50/60Hz
尺寸及重量
330(W)x148(H)x482(D)mm(GPT-9902A/9901A/9903A); 约24kg 330(W)x148(H)x587(D)mm(GPT-9904); 约27kg
[* ]扫描功能及测试时间可为持续测试(TIMER = OFF), 只有在特殊的MANU模式下( MANU=***-000 )可被执行
