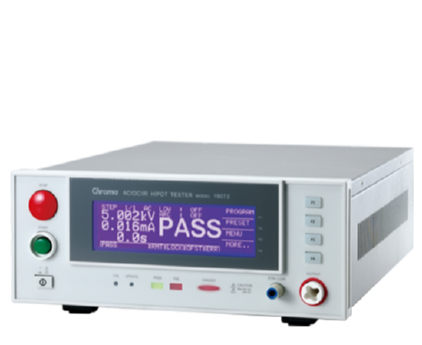

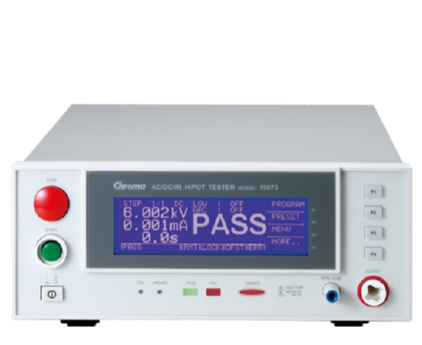

耐压测试器 Model 19070 Series

产品描述：

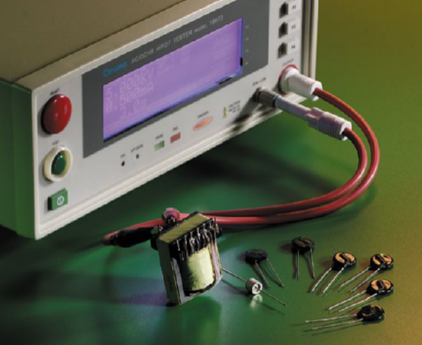

19070 系列为世界体积最小的的综合耐压测试器，超小型体积携带方便，大型LCD显示器，易于观看量测结果，适用于电子零件之安规测试，为精致型耐压测试器。

产品特点产品参数相关产品

产品特点

产品特色

体积最小的综合耐压测试器
交/直流耐压、绝缘电阻测试三合一机型(19073)
开/短路侦测功能(OSC)
电气闪络侦测功能(Flashover)
具0.4ms快速切断及0.2sec快速放电
提供可靠及稳定的测试结果
可记忆10个测试步骤及60组记忆功能
人体保护功能(GFI)

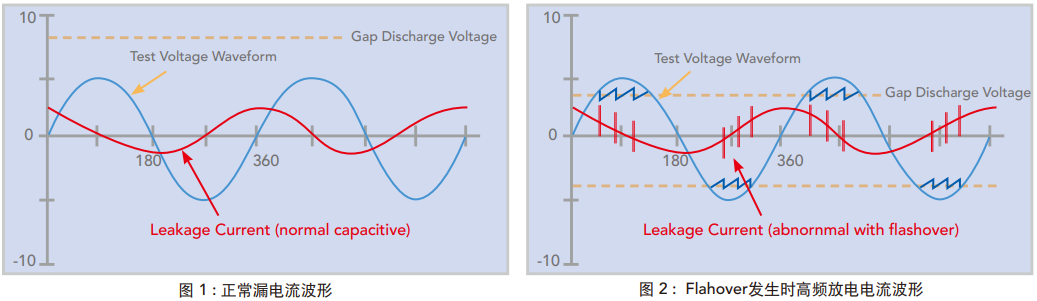

电气闪络侦测(Flashover)

19070及19050系列与Chroma其它安规测试系列仪器同样具有电气闪络侦测功能。电气闪络是绝缘材料内部或表面因高电界产生电气放电，待测物失去原有之绝缘特性，形成暂态或非连续性放电，导致碳化导电通路产生或产品伤害。若只以漏电流判定则无法检出不良"因此Flashover侦测为高压测试不可或缺的检视项目之-。

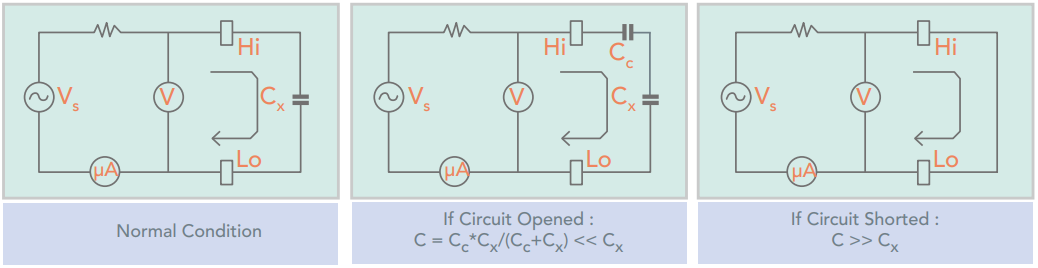

开短路侦测 OPEN/SHORT CHECK (OSC)

OSC功能为侦测测试过程中是否有开路(接触不良)或短路(待测物短路)的情形发生·测试过程中著发生开路现象·会导致不良品误判为良品;若发生短路现象，可提早得知并筛选，减少对治具设备的伤害，节省测试成本。

一般耐压测试产品皆呈电容性(Cx)，在正常状态下可能在数十pF至数pF之间。一旦发生连接断路则会在断路界面形成微小电容量(图2之Cc)· 一般低于10pF，而呈现整体电容量远低于正常产品现象。而当待测物短路或接近短路时时则会呈现电容量远高于正常现象。因此可利用电容量变化之上下限值判定出短路问题。

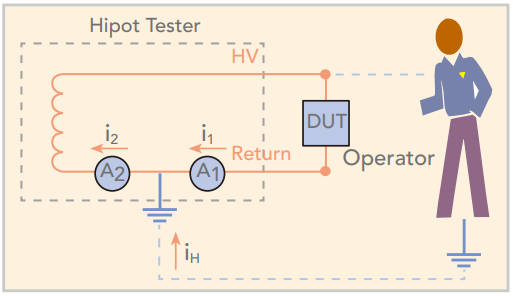

人体保护电路 GROUND FAULTINTERRUPT (GFI)

安规测试的目的是为了保护产品使用者的安全。Chroma19070及19050 系列拥有GFI人体保护功能来保护测试人员。在突发人体感电的情形下，GFI 能够立即切断仪器之电压输出，保护操作员不受电气伤害。GFI 功能以侦测从地端(Earth GND)流回之电流(iH)与RETURN端电流(i1)，比较后若大于0.5mA，则会在立即切断电压输出。
