产品描述：

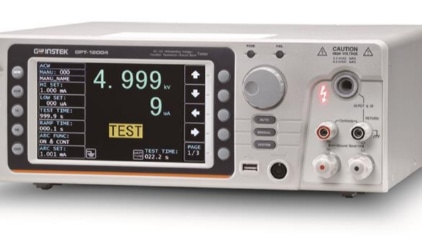

固纬电子推出旗舰型号(200VA 输出容量)GPT-12000 系列电气安全分析仪，符合IEC61010-2-034(测量、控制和实验室用电气设备的安全要求--绝缘电阻测量设备和耐压强度测试设备的特殊要求)的安全分析仪。 GPT-12000 系列电气安全分析仪有四种型号:GPT-12004 具有交直流耐压测试、绝缘电阻测试、交流接地电阻测试和导通测试功能GPT-12003 具有交直流耐压测试、绝缘电阻测试和导通测试功能;GPT-12002 具有交直流耐压测试和导通测试;GPT-12001执行交流耐压测试和导通测试。整个系列提供 200VA 的输出容量，符合IEC、EN、UL、CSA、GB、jiS 等要求对各种电子/电气产品或零部件进行测试的安全规定。

产品特点产品参数相关产品

产品特点

200VA交流测试容量
符合IEC 61010-2-034安全规范要求
7" LCD彩色显示屏
True RMS电流量测
电容负载测试能力高达47μF
提供统计分析/扫描功能
上升/下降时间可调
测试数据U盘储存功能

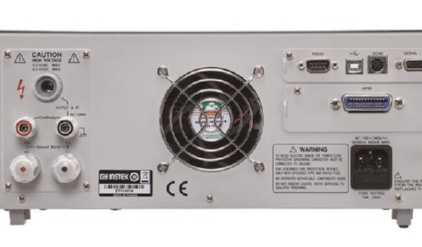

提供后面板输出
过零启动操作
接口:RS-232C, USB host/device, Signal I/O, GPIB (选配)

安规测试一定要保证安全

GPT-12000系列电气安全分析仪最高提供AC 200VA输出容量, 符合IEC61010-2-034标准(测量/控制和实验室用电气设备的安全要求一绝缘电阻测量设备和耐压强度测试设备的特殊要求)。

提供IEC、EN、UL、CSA、 GB、JIS 等要求对各种电子/电气产品或零部件进行测试的安全规定。

我们重视用户做安规测试中的安全, 提供安全锁, 多种远程控制方式, 安全放电等功能。

安规测试一定要重视精度

GPT-12000系列电气安全分析仪提供宽范围电压/电流设定, 提供更高的测量分辨率。

输出设置/测量范围: 交流耐压测试(AC 5kV/40mA max)、直流耐压测试(DC 6kV/10mA max)、绝缘电阻测试(DC 1200V/50GΩ max)、接地电阻测试(AC 32A/650mΩ max)、接地导通测试(DC100mA/70Ω max)。

测量分辨率(交流耐压: 1μA;直流耐压: 0.1μA; 绝缘电阻: 0.1MΩ; 接地电阻: 0.1mΩ; 导通测试: 0.01Ω)

安规测试一定要考虑功能

GPT-12000系列全系提供电压上升和下降时间设置，大电容测试能力(高达47uF)。

GPT-12000系列不仅仅提供测试结果的展示, 还提供测试电压/电流与测试结果的曲线扫描功能, 让用户可以分析测试过程中电压/电流情况, 特别方便用于查找绝缘击穿情况。

符合IEC 61010-2-034设计要求

为市场提供安全的电子产品是每个制造商的责任!同样，测试电子产品是否符合安全规定的安全分析仪必须重视其提供的安全性!GPT-15000 符合IEC61010-2-034(测量、控制和实验室用电气设备的安全要求--绝缘电阻测量设备和耐压强度测试设备的特殊要求)的安全分析仪。除此之外，安全考虑还包括输入和输出电压的双重绝缘、安全输出/警告机制、试验后放电机制等，以确保用户操作期间的安全。

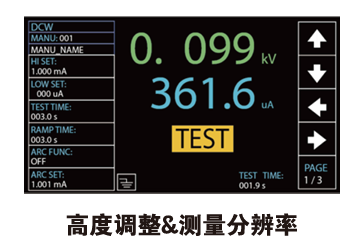

高精度、高分辨率测试性能

GPT-12000 系列提供了一个耐压测试电压，可按1V步进调节，电流测量分辨率可达1A(ACW)或0.1μA(DCW)，以实现对产品或元件的小漏电流测量。此外，给缘电阻测试电压可以从 50V 的直流输出范国逐步调整到1200V，电阻测量分辨率可以达到 0.1MQ。整个系列提供了导通接地测试功能，具有100mAdc(固定)测试源和 0.01Q的测量分辨率，以检测被测设备是否正确接地。通过这些功能，用户可以进行各种安全测试和验证，具有较高的准确性和可靠性。

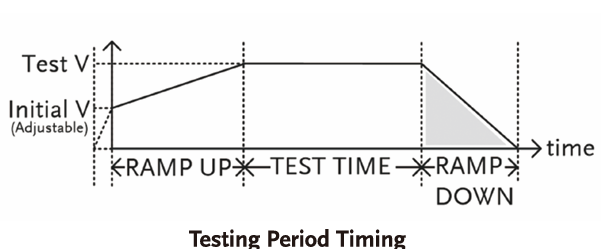

灵活的辅助测试机制

为了使测试符合相关安全法规的测试要求，GPT-12000 系列提供了从测试起点开始更灵活的输出序列设置。以交直流耐压测试为例，可以设置初始电压。用户确定初始电压比(即额定测试电压比)，然后也可以设置电压上升，以降低因瞬时高压导致的绝缘击穿或对DUT 造成损坏的风险。达到额定测试电压后，可设置上下限判断窗口、延时判断和测试定时器机制，帮助用户顺利、正确地进行测试。新的电压缓降时间设置允许用户使用缓降电压进行测试，以避免过高的额定测试电压对 DUT 股时放电的影响。

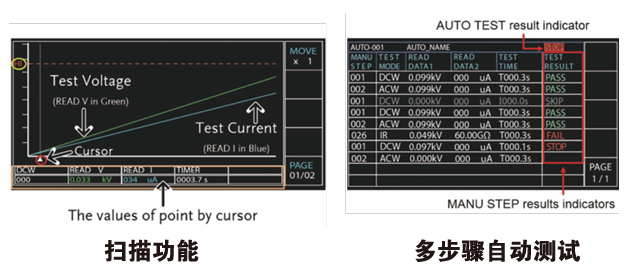

扫描&多步骤自动测试

GPT-12000 系列具有独特的扫描功能，根据施加的测试电压或电流和相关设置(如初始电压、上升时间、试验时间或下降时间)，测试完成后用户可以通过移动光标位置来了解特定时间点的外加能量(电压或电流)和测量参数的结果(电流或电阻)在测试过程中的变化,也可用于确定被测端的临界故障。GPT-12000 系列提供的自动测试功能，其相关设置和结果判断都以表格形式呈现，用户可以轻松地一次获得所有测试项目的结果。

产品参数

型号	主要功能	后面板输出	容量	连续性	标准接口
GPT-12004	AC/DC/IR/GB	√	200VA	√	USB/RS-232/I/O口
GPT-12003	AC/DC/IR	√	200VA	√	USB/RS-232/I/O口
GPT-12002	AC/DC	√	200VA	√	USB/RS-232/I/O口
GPT-12001	AC	√	200VA	√	USB/RS-232/I/O口
