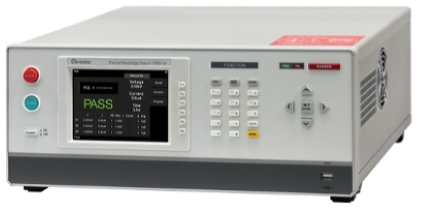

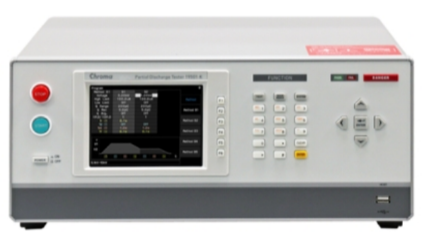

局部放电测试器 Model 19501-K

产品描述：
Chroma 19501-K局部放电测试器内建交流耐电压测试(Hipot Test)与局部放电(Partial Discharge,PD)侦测功能于一单机，提供交流电压输出0.1kV~10kV，漏电流测量范围0.01μ A~300μA，局部放电侦测范围1pC~2000pC，针对高压半导体元件与高绝缘材料测试应用所设计与开发。

产品特点产品参数相关产品

产品特点

产品特色

· 单机内建交流耐压测试与局部放电侦测功能

· 可程式交流耐压输出0.1kVac~10kVac

· 高精度及高解析度电流表0.01μA~300μA

· 局部放电(PD)侦测范围1pC~2000pC

· 高压接触检查功能( HVCC)

· 符合IEC60747-5-5、VDE0884、IEC 60270法规测试要求

· 内建IEC60747-5-5测试方法

· 量测与显示单元分离式设计

· 三段电压测试功能

· PD测量结果数值显示 (pC)

· PD不良发生次数判定设定 (1~10)

· 多语系繁中/ 简中/英文操作介面

· USB画面撷取功能

· 图形化辅助编辑功能

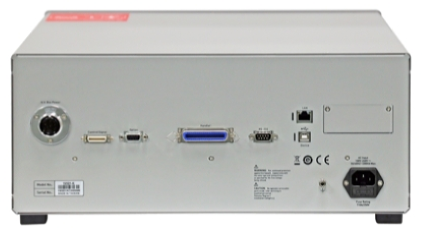

· 标准LAN、USB、RS232远端控制介面

Chroma 19501-K局部放电测试器产品设计符合IEC60270-1法规，针对高电压试验技术中对局部放电测试要求，采用窄频滤波器 (Narrowband)量测技术进行PD放电量测量，并将量测结果以直观数值 (pC) 显示在萤幕上让使用者清楚明了待测物测试判定结果。

产品设计上，除了符合IEC60270-1，同时也符合光耦合器IEC60747-5-5与VDE0884法规要求，内建IEC60747-5-5法规之测试方法于仪器内部，满足光耦合器产品生产测试需求，并提供使用者便利的操作介面。

于生产线上执行高压测试时，如果待测物未能正确及良好连接测试线，将导致测试结果失败甚至发生漏测的风险，因此在测试前确保待测物与测试线良好连接是非常重要的。 Chroma独特之高压接触检查功能 (High Voltage Contact Check :HVCC) 系利用Kelvin测试方法针对高绝缘能力之元件，于高压输出时同步进行接触检查，增加测试有效性与生产效率。

在固体绝缘物中含有气隙或杂质混合在绝缘层时，额定工作高压状态下，由于较高的电场强度集中于气隙而产生局部放电 (Partial Discharge),持续性的局部放电会长久劣化周遭绝缘材，而影响电气产品之长久信赖性，而引起安全事故。

应用于电源系统之安规元件，如光耦合器，因考量如果元件长时间发生局部放电对于绝缘材料的破坏，而发生绝缘失效的情况，进而引发使用者人身安全问题；因此，在IEC60747-5-5法规中提及，于生产过程中 (Routine test) 必须100%执行局部放电 (Partial Discharge) 检测，在最大绝缘电压条件下不能超过5pC放电量，确保产品在正常工作环境中不会发生局部放电现象。

局部放电测试器主要针对高压光耦合器、高压继电器及高压开关等高绝缘耐受力之元件，提供高压的耐压测试与局部放电侦测，确保产品品质与提升产品可靠度。

局部放电意指在绝缘物体中局部区域发生放电，且未形成两电极间的固定通道放电即称为局部放电。

局部放电测试器对待测物施加一个特定条件下的电压，测量其视在放电电荷量(PD)，除了验证其能否承受瞬间高电压(Hipot Test)的能力，同时也验证在额定工作电压的绝缘完整性。局部放电测试能够侦测待测物是否存在异常气隙，透过施加一个略高于元件最高额定工作电压的局部放电电荷测试，用以检验电气元件在正常工作电压条件下之长久可靠性，但于实际生产上绝缘材料内部当然不可能百分之百无气隙存在于绝缘材料内，故在IEC60747-5-5光耦合器法规针对局部放电测试定义其放电电荷量不能大于5pC (qpd=5pC)。

绝缘固体内存在气泡而产生局部放电说明

1. 空气的介电系数低于绝缘材介电系数，因此气泡处电场强度会大于正常绝缘时之分压

2. 空气可承受的电场强度又低于绝缘材，容易在气泡处产生气泡放电(Void Discharge)
