]直流耐压绝缘电阻测试仪ST5680EOL_安规测试仪器_电器测试仪器_产品中心

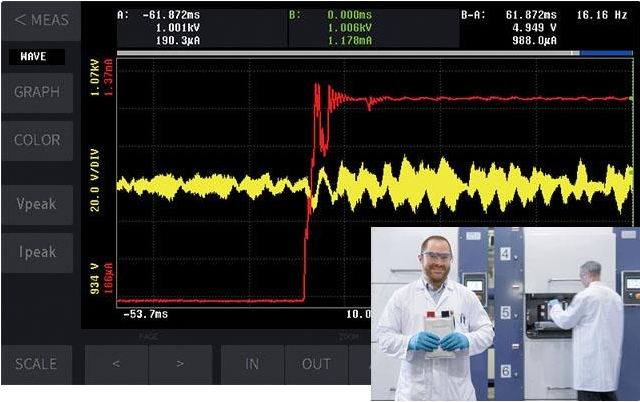

有助于优化生产工序
通过分析检查时的波形，可以推断出生产工序中的不良因素。通过查明不良因素，优化生产工序，从而能够提高生产效率。
有助于对收回的不合格产品进行分析
可以把收回的不合格品与当初出厂检测时的波形做比对。通过优化合格品的判定标准，进一步提高生产质量。

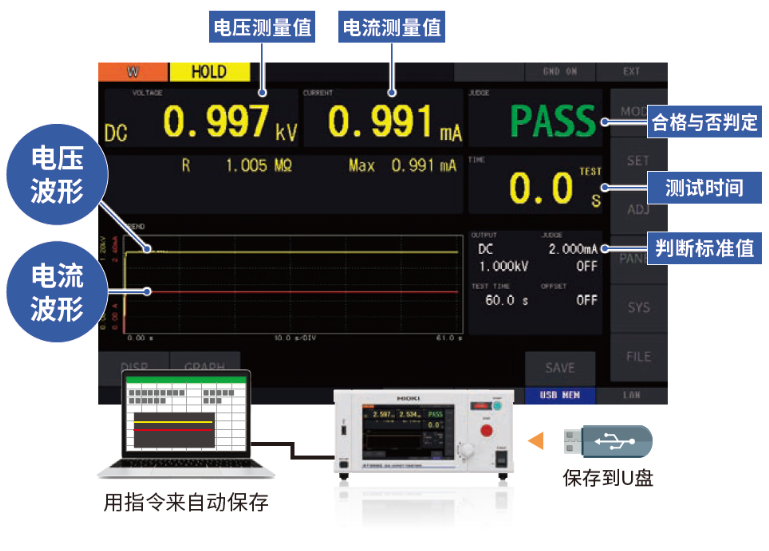

有助于宣传检查的可靠性
波形的记录管理有利于检查的可溯源性，构筑更高品质的检查体系，可以提升客户的信任。

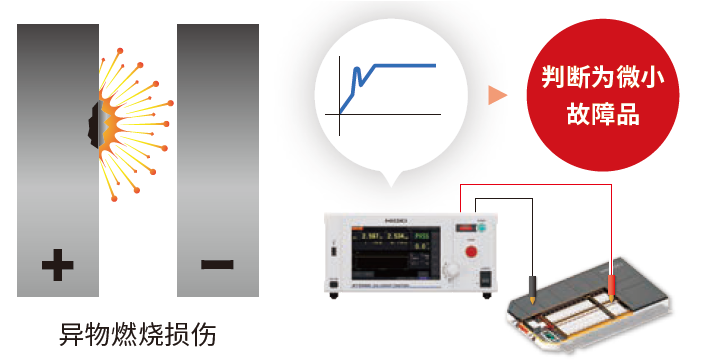

防止因电弧放电导致微小故障品流出[【电弧放电检测功能】

可以检测因为焊接毛刺或粉尘异物等原因发生的电弧放电。
将引起轻微绝缘不良的产品判断为微小故障品，可以防止出厂后因发热原因引起的火灾事故或故障等风险。

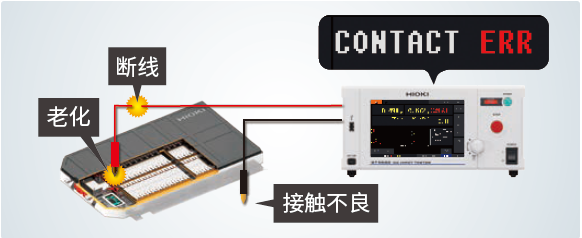

防止误判导致的复测【接触检查功能】

通过测量端子间的电容（杂散电容、被测物的电容），能判断是否正确连接检测对象。

防止将不合格品误判为合格品
・测试中测试线脱落的情况
・测试部位间电阻增加的情况
例：测试线的老化、治具或高压继电器的老化等

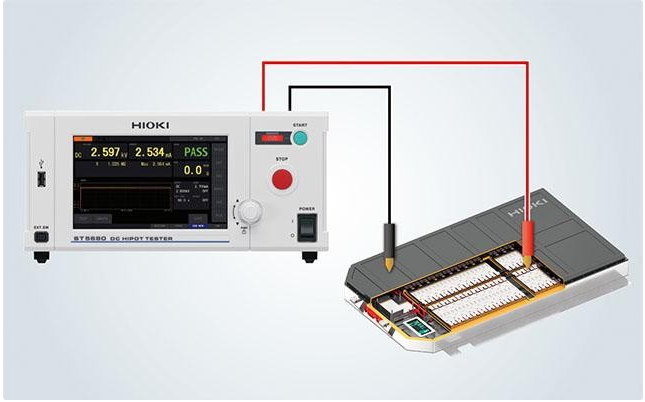

可以轻松使用
・利用两端子可以实现简单的接线

适用于电池、电机、电子零件等的耐压测试

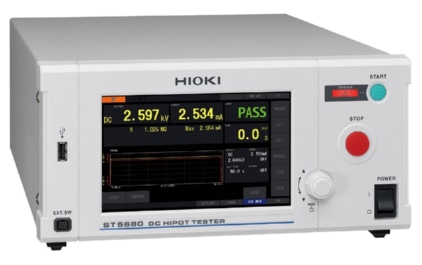

ST5680EOL是向测试对象输出高电压，测试绝缘性能的测试仪。可以对从电子设备、电子零件、材料等的研究开发到生产线的广泛对象进行安全测试。在电池中，用于电池模组、电池包、电芯的电极和外壳间的耐压测试。

产品参数

主要功能	直流耐压测试、绝缘电阻测试、绝缘击穿电压测试、波形显示功能、ARC放电检测功能、接触检查功能 (详情请参照“各测试·功能”表)
功能一览	联锁、自动放电、消除偏移、瞬时输出、命令监控、I/O HANDLER、按键锁定、自检、校准期限检测、EXT SW（远程控制）
使用温湿度范围	0°C～40°C，80% RH或以下（无结露）
适合标准	安全性：IEC 61010 EMC：IEC 61326
电源电压	AC 100 V ～ 240 V
功耗	约180 VA※ ※ 电源条件为电源电压220 V、电源频率 50/60 Hz、测试模式直流耐压测试、测试电压2.5 kV、负载电流5 mA负载电阻500 kΩ）的情况下。
最大额定功率	800 VA
接口	通讯：USB，LAN，EXT. I/O 选件：RS-232C（Z3001），GP-IB（Z3000）存储：U盘
尺寸·重量	305（W）×142（H）×430（D）mm（不含突起物） 10.0 kg ± 0.2 kg
附件	电源线，CD-ROM（PDF：使用说明书，通讯使用说明书），EXT.I/O用公头连接器，EXT.I/O用连接器盖EXT.I/O用联锁解除治具，启动指南
