产品描述:

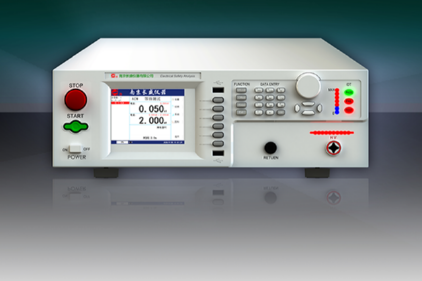

变压器和互感器的感应(飞弧)耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间,层间,段间及相间的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置,施加试验电压,进行耐压试验。CS9980系列频倍压感应耐压测试仪是为满足上述要求而进行设计的。CS9980系列测试所需要的电压是由DDS原理产生的标准正弦波经线性功放驱动输出,具有波形纯净、失真度小的特点;输出频率范围为40.0Hz-600.0Hz,步进为0.1Hz。输出电压采用反馈稳压技术,输出电压稳定、重复性好、测试精度高。独特设计的电弧技术,可侦测出线圈层间之间的短路情况。
具有OSC(开\短路检测)功能,可检测测试夹具与被测试体是否可靠连接及提早预判被测试体是否短路
可通过电弧侦测判定层间是否存在短路
可同时显示测试电压、感应电流及测试功率
采用DDS技术产生测试所需正弦波,波形纯净、失真度小
输出频率范围为40.0Hz-600.0Hz,分辨率为0.1Hz
具有一键截屏功能
交流耐压的最大输出功率可达1000VA
具有GIF检测功能,可有效保护操作人员的安全
能够更有效的用于某些微型电子变压器的匝间短路判定
