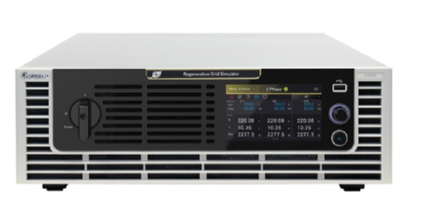

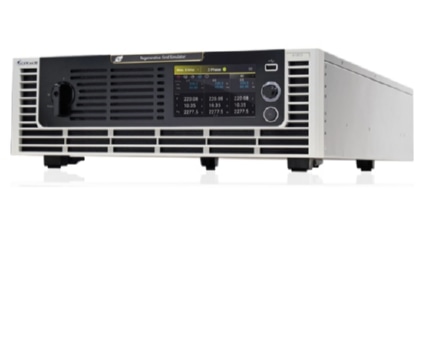

回收式电网模拟电源 Model 61809/61812/61815

产品描述：
61809/61812/61815机种为Chroma 61800回收式电网模拟电源系列中，功率为9kVA/12kVA/15kVA的电源测试仪器产品。此机种以3U机体高度具备最大15kVA输出功率，实现高功率密度设计；且具有单相、三相输出模式；输出电压范围可达相电压350V、线电压606V，透过单相三线配置可达单相电压700V；此外更可透过主从控制实现多台单机并联组合，提供更大输出功率以满足测试需求。

产品特点产品参数相关产品

产品特点

功率规格：

61809：9kVA
61812：12kVA
61815：15kVA

电压规格：0~350V
频率规格：30Hz~100Hz/DC
3U高度具备最大15kVA之高功率密度设计
全触控面板搭配直观的UI 设计
可选择单相、三相输出模式
提供额定视在功率回灌能力，经转换可回收至电网
符合EV、PV inverter及Smart Grid相关产品测试应用
可设定电压和频率的输出变动率
可设定电压和电流的输出限制
可设定电压波形0~360度开关机角度
输出电压变化的同步TTL信号
LIST、STEP、PULSE模式做测试电源扰动(PLD)模拟
谐波和间谐波的失真波形合成
参数量测功能包括各阶电流谐波成份
全球通用的输入电压规格
标配远端介面USB、LAN
选配远端介面GPIB、CAN
可透过并联模式提供更大输出功率 (三相模式)
回收式交流负载选配功能

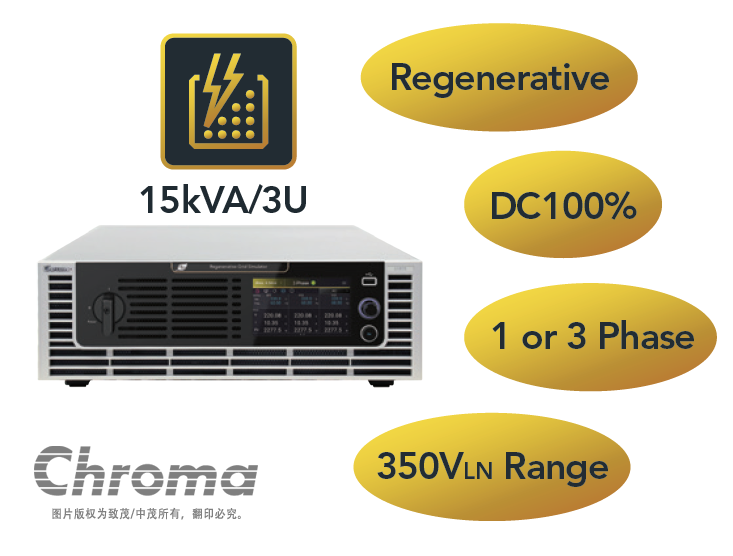

高功率密度设计

Chroma 61809/61812/61815机种为61800回收式电网模拟电源系列的最新产品。其藉由先进的数位控制系统及新一代热能处理技术，以仅3U高的机体空间达成最大15kVA输出功率、350V宽范围相电压输出、单/三相输出模式、DC100%功率能力、能源回收等硬体功能，此外输出电压爬升/跌落等暂态能力更进一步获得提升，为整体功率密度达业界领先之突破性产品，为使用者带来划时代的电源测试解决方案。

在搭配系统应用部分，Chroma 61809/61812/61815机种的3U高度仅占系统机柜极少空间，可提供机柜更多空间安排弹性；此外其余同功率等级产品多为落地式的大型机体架构，对比之下，1809/61812/61815 机种则可放置实验桌上使用，大幅增加了电源仪器使用的便利性。

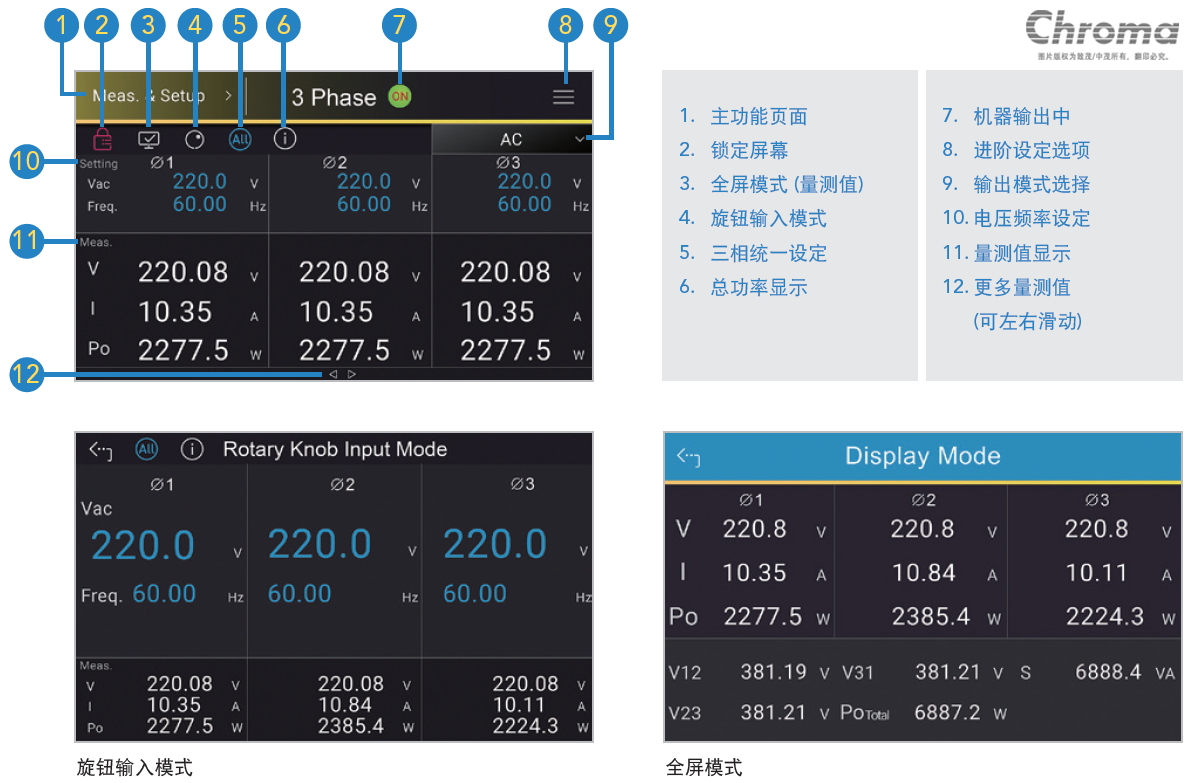

直观的触控操作介面

Chroma 61809/61812/61815机种配备触控式操作萤幕，提供直观的UI介面让使用者快速进行多项设定和操作。其中的旋钮输入模式可针对欲设定的参数做放大显示，适用于需要微调参数的测试应用；全屏模式则可将所有量测值扩展至全屏，适用于完成输入设定后的观察环节，提供使用者更清楚的量测参数画面。

全球通用的入电规格

Chroma 61809/61812/61815机种使用PF>0.98之主动式功率因数校正技术，可实现低能耗及高转换效率。此外为了囊括全球的用电范围， 61809/61812/61815机种具备三相200V±10% 至480V±10% 线电压之宽范围入电规格，可用于200V、220V、380V、400V、480V等三相用电环境，提供使用者可于任意地区启动机器而不须其余电压转换装置。

电源干扰模拟(PLD)进阶编辑功能

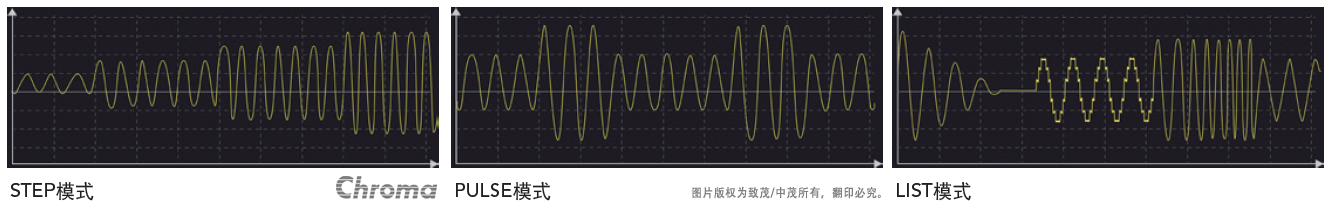

Chroma 61809/61812/61815机种具备电源干扰模拟PLD(Power Line Disturbance)进阶编辑功能，可模拟多种电网异常及扰动状态以符合测试需求。包含STEP、PULSE、LIST 等编辑模式，以及SYNTHESIS、Inter-Harmonic、Harmonic Measurement等谐波和间谐波相关功能。其中STEP和PULSE模式提供单步或连续的电压变动，用来模拟电源干扰如周期瞬降，瞬间高压，电压渐降等; LIST模式可编辑更复杂的测试波形，包含100个序列可设定开始与结束的状态，波形成份可含AC和DC，几乎可组成想要的所有信号波形。运用这些模式，61809/61812/61815机种可模拟各种各样的电压瞬降，中断和变异的波形，同时做为符合IEC 61000-4-11(认证前测试)和-4-13/ -4-14/ -4-28的法规免疫性测试。

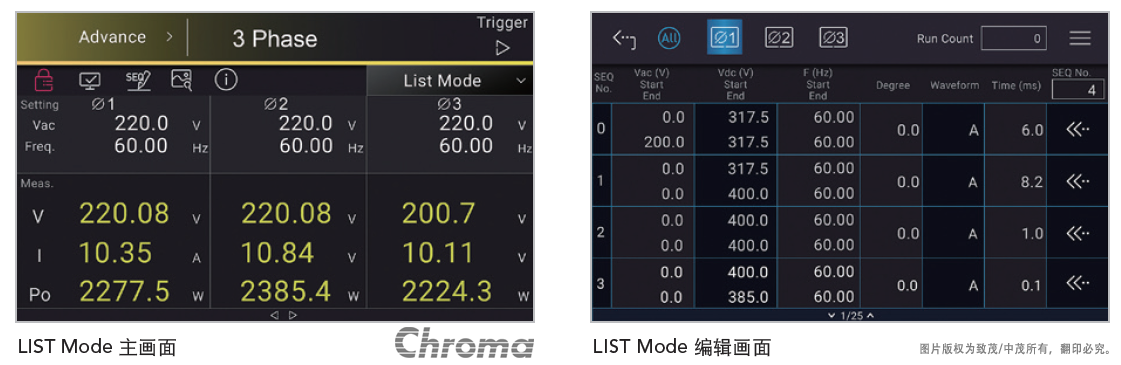

此外STEP、PULSE、LIST等模式配合全新的触控萤幕介面，亦大幅优化了操作和可用性。例如在LIST模式下，编辑页面可直接掌握所有序列的设定内容，且可透过搜寻功能快速找到欲调整的序列；此外亦可藉由点选、滑动等触控操作，以及复制、贴上等快速编辑功能来设定每个序列，提供使用者更直观方便的编程体验。

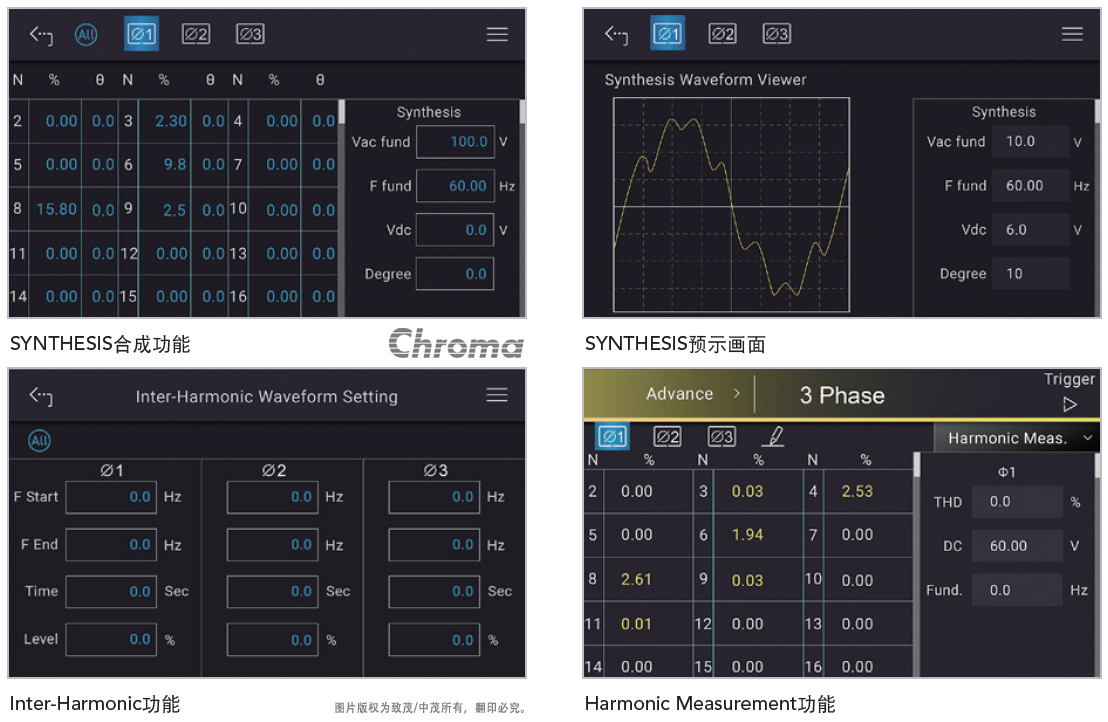

SYNTHESIS(合成)功能提供以50Hz或60Hz为基本频率来设定50阶的谐波成份，形成周期性的失真波形；Inter-Harmonic功能可在基频之外，设定另一个非谐波的变动频率成份，频率范围能从0.01Hz扫描到3000Hz，可借此帮助发现待测物输入端的谐振点或抗干扰的脆弱点；Harmonic Measurement功能可针对电压或电流做50阶的谐波量测，并显示基波电压、直流成分、以及总谐波失真度等数值。

Synthesis
