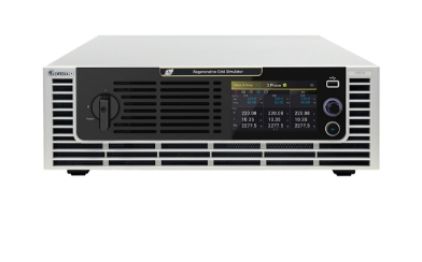

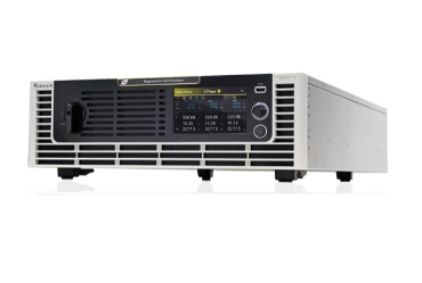

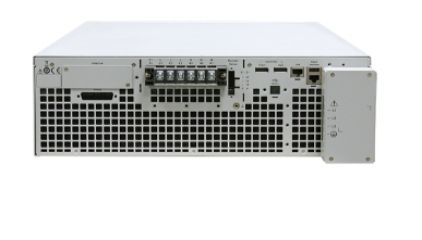

MODEL61809/61812/61815

产品描述：

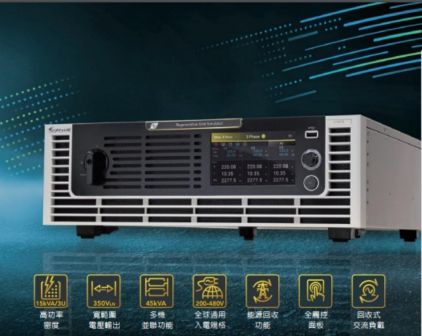

61809/61812/61815機種為Chroma 61800回收式電網模擬電源系列中，功率為9kVA/12kVA/15kVA的電源測試儀器產品。此機種以3U機體高度具備最大15kVA輸出功率，實現高功率密度設計；且具有單相、三相輸出模式；輸出電壓範圍可達相電壓350V、線電壓606V，透過單相三線配置可達單相電壓700V；此外更可透過主從控制實現多台單機並聯組合，提供更大輸出功率以滿足測試需求。Chroma 61809/61812/61815機種具備能源回收功能，可提供使用者完善的節能方案。待測物在測試中所產生的能量，經由機器可高效率回饋到電網，而不是在測試過程以熱能消耗，達成環保節能的目的。藉此，61809/61812/61815可適用於市面上各項綠能相關產業測試，如太陽能逆變器、儲能系統(ESS)、電力調節系統(PCS)、微電網(Micro grid)、電力相關硬體迴路模擬(PHIL)、電動車電源設備(EVSE)、車載充電器(OBC)及雙向車載充電器(BOBC)等等。

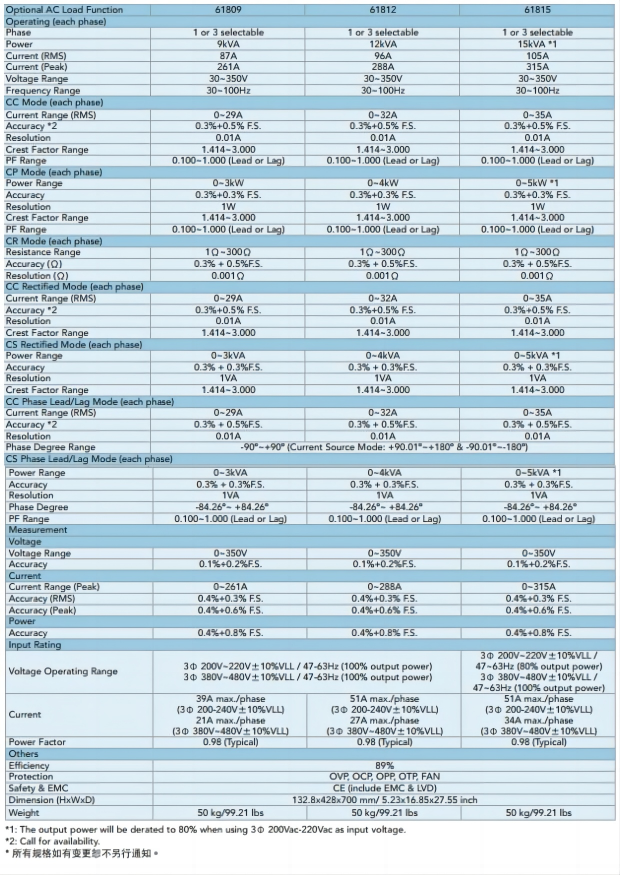

产品特点产品参数相关产品

产品特点

■ 功率規格 61809: 9kVA 61812: 12kVA 61815: 15kVA

■ 電壓規格: 0~350V

■ 頻率規格: 30Hz~100Hz/DC

■ 3U高度具備最大15kVA之高功率密度設計

■ 全觸控面板搭配直觀的UI 設計

■ 可選擇單相、三相輸出模式

■ 提供額定視在功率回灌能力，經轉換可回收至電網

■ 符合EV、PV inverter及Smart Grid 相關產品測試應用

■ 可設定電壓和頻率的輸出變動率

■ 可設定電壓和電流的輸出限制

■ 可設定電壓波形0~360度開關機角度

■ 輸出電壓變化的同步TTL信號

■ LIST、STEP、PULSE模式做測試電源擾動 (PLD) 模擬

■ 諧波和間諧波的失真波形合成

■ 參數量測功能包括各階電流諧波成份

■ 全球通用的輸入電壓規格

■ 標配遠端介面 USB、LAN

■ 選配遠端介面 GPIB、CAN

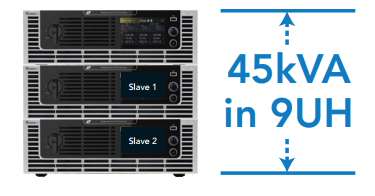

■ 可透過並聯模式提供更大輸出功率 (三相模式)

■ 回收式交流負載功能 (選配)

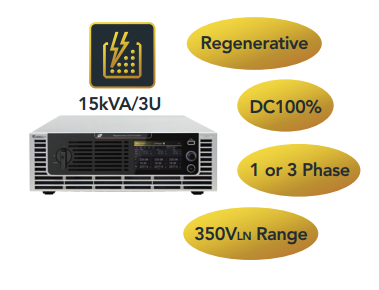

Chroma 61809/61812/61815機種為61800回收式電網模擬電源系列的最新產品。其藉由先進的數位控制系統及新一代熱能處理技術，以僅3U高的機體空間達成最大15kVA輸出功率、350V寬範圍相電壓輸出、單/三相輸出模式、DC100%功率能力、能源回收等硬體功能，此外輸出電壓爬升/跌落等暫態能力更進一步獲得提升，為整體功率密度達業界領先之突破性產品，為使用者帶來劃時代的電源測試解決方案。在搭配系統應用部分，61809/61812/61815的3U高度僅占系統機櫃極少空間，可提供機櫃更多空間安排彈性；此外其餘同功率等級產品多為落地式的大型機體架構，對比之下， 61809/61812/61815 機種則可放置實驗桌上使用，大幅增加了電源儀器使用的便利性。

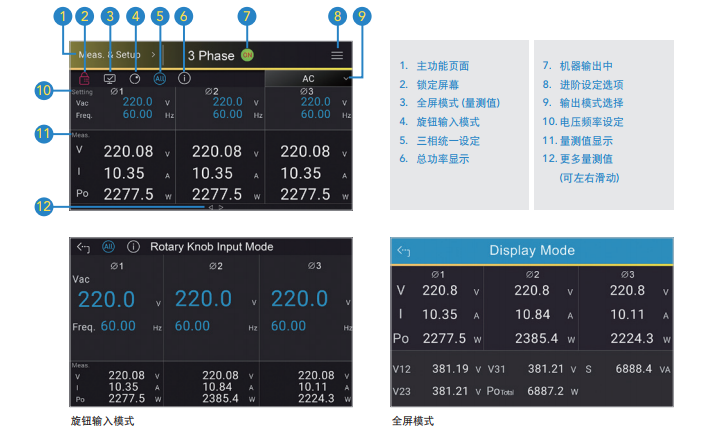

Chroma 61809/61812/61815機種配備觸控式操作螢幕，提供直觀的UI介面讓使用者快速進行多項設定和操作。其中的旋鈕輸入模式可針對欲設定的參數做放大顯示，適用於需要微調參數的測試應用；全屏模式則可將所有量測值擴展至全屏，適用於完成輸入設定後的觀察環節，提供使用者更清楚的量測參數畫面。

61809/61812/61815使用PF>0.98之主動式功率因數校正技術，可實現低能耗及高轉換效率。此外為了囊括全球的用電範圍， 61809/61812/61815機種具備三相 200V±10% 至 480V±10% 線電壓之寬範圍入電規格，可用於200V、220V、380V、400V、480V等三相用電環境，提供使用者可於任意地區啟動機器而不須其餘電壓轉換裝置。

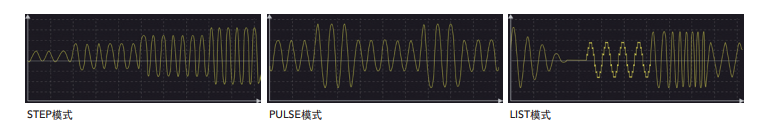

Chroma 61809/61812/61815機種具備電源干擾模擬PLD (Power Line Disturbance)進階編輯功能，可模擬多種電網異常及擾動狀態以符合測試需求。包含STEP、PULSE、LIST 等編輯模式，以及SYNTHESIS、Inter-Harmonic、Harmonic Measurement等諧波和間諧波相關功能。其中STEP和PULSE模式提供單步或連續的電壓變動，用來模擬電源干擾如週期瞬降，瞬間高壓，電壓漸降等; LIST模式可編輯更複雜的測試波形，包含100個序列可設定開始與結束的狀態，波形成份可含AC和DC，幾乎可組成想要的所有信號波形。運用這些模式， 61809/61812/61815機種可模擬各種各樣的電壓瞬降，中斷和變異的波形，同時做為符合IEC 61000-4-11(認證前測試)和-4-13/ -4-14/ -4-28的法規免疫性測試。

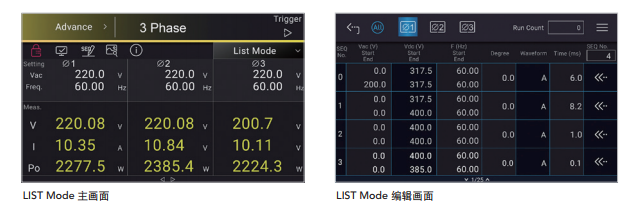

此外STEP、PULSE、LIST等模式配合全新的觸控螢幕介面，亦大幅優化了操作和可用性。例如在LIST模式下，編輯頁面可直接掌握所有序列的設定內容，且可透過搜尋功能快速找到欲調整的序列；此外亦可藉由點選、滑動等觸控操作，以及複製、貼上等快速編輯功能來設定每個序列，提供使用者更直觀方便的編程體驗。

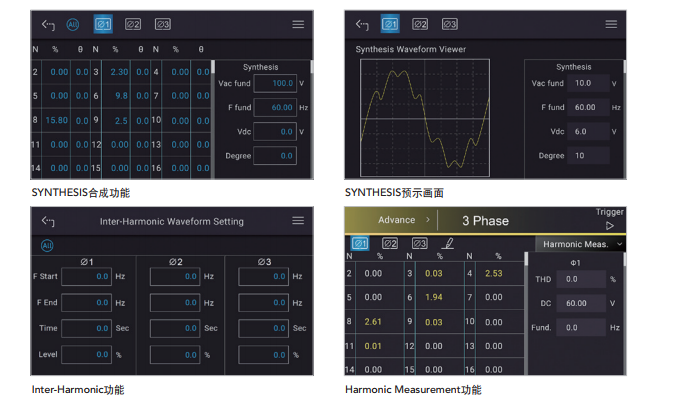

SYNTHESIS(合成)功能提供以50Hz或60Hz為基本頻率來設定50階的諧波成份，形成週期性的失真波形； Inter-Harmonic功能可在基頻之外，設定另一個非諧波的變動頻率成份，頻率範圍能從0.01Hz掃描到3000Hz，可藉此幫助發現待測物輸入端的諧振點或抗干擾的脆弱點；Harmonic Measurement功能可針對電壓或電流做50階的諧波量測，並顯示基波電壓、直流成分、以及總諧波失真度等數值。
