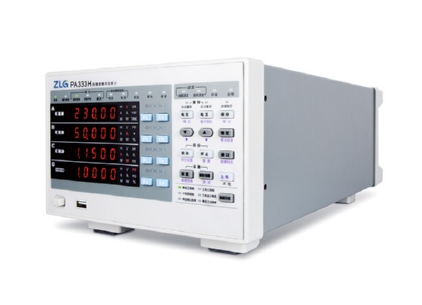

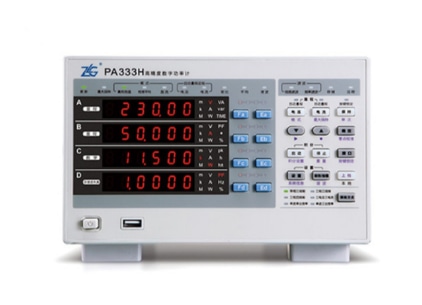

PA333H数字功率计

产品描述：
功率计是一种基础的电参数测量仪器，主要用于光伏、家电、电源、电机等行业的产线测试环节，具有高精度、易集成、高性价比的产品特性。PA333H功率计配备三通道1500V/50A功率板卡，具备0.1%高精度与300KHz高带宽。在需要对1500V高压信号、50A内电流信号或高频信号测试时有更好的表现，如新能源发电行业、变频器电机行业、电源行业等。

产品特点产品参数相关产品

产品特点

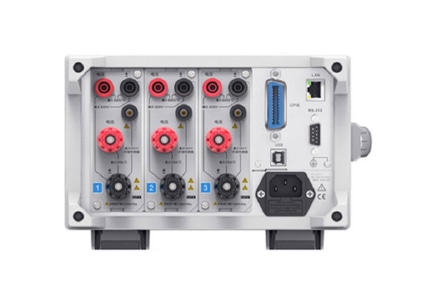

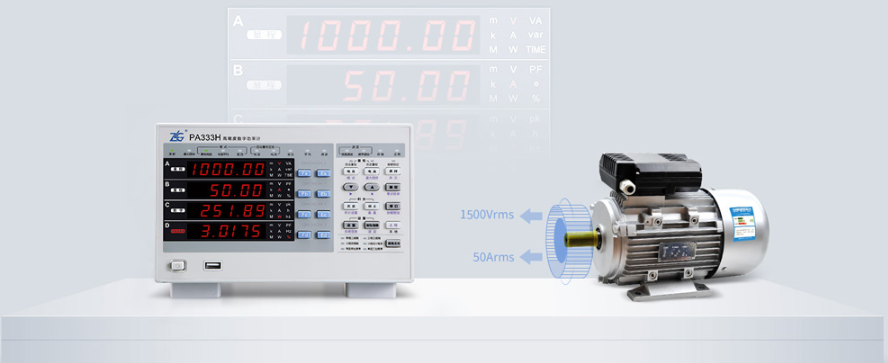

无需电流传感器，支持1500V/50A直接输入

PA333H功率计采用了双分流器技术，它无需使用外部传感器便可以直接测量高达1500V的电压、75A的电流，可轻松满足高达50KW的大功率测试要求。

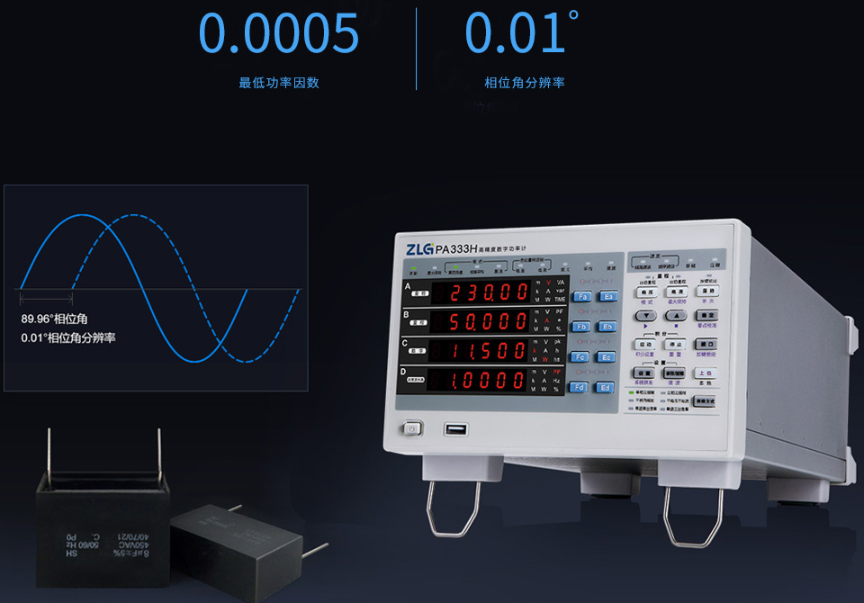

低功率因数下仍能保证高精度测量

PA300系列数字功率计采用100MHz同步时钟，相角分辨率高达0.01°。即使在低至0.0005的功率因数下仍能保证0.1%的高测量精度。

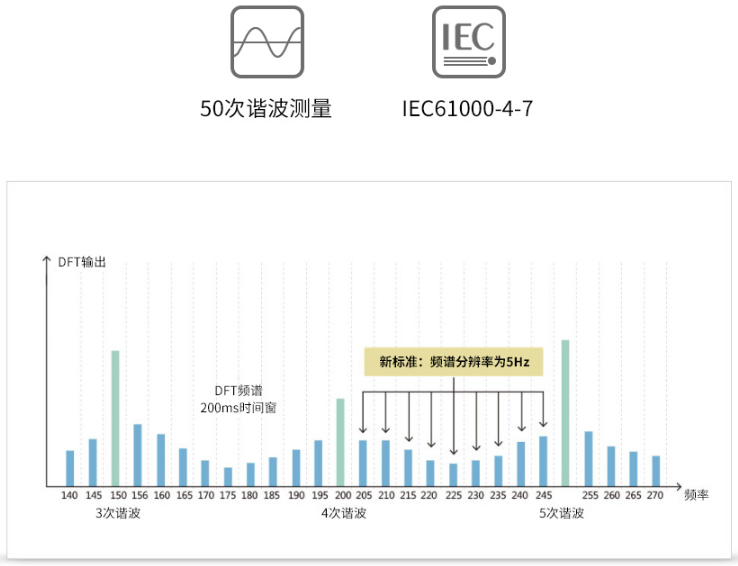

谐波测量符合IEC61000-4-7国际标准

PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定，根据基波的频率，最高可测量至50次谐波。

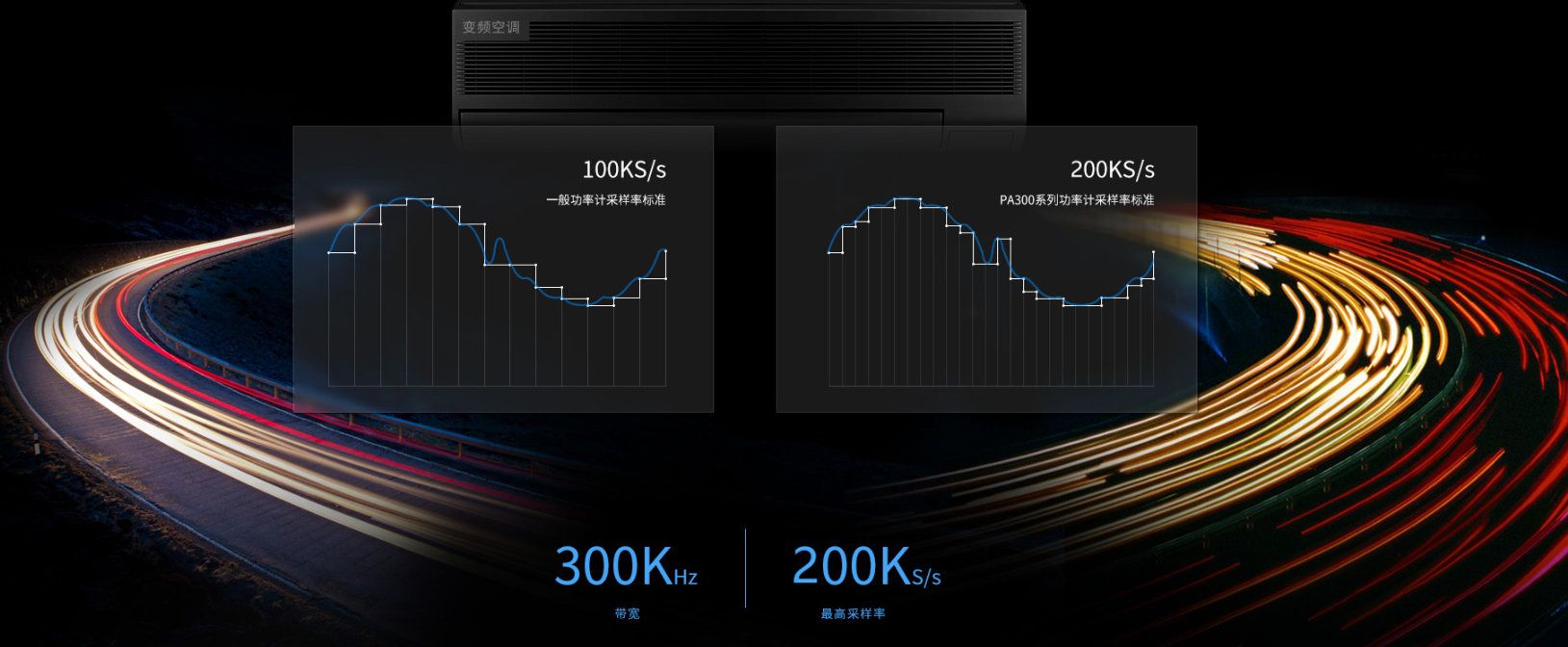

适合开关电源、变频家电的功耗测量

PA333H系列数字功率计具有高至200KS/s的采样率和300KHz的带宽，能够测量频率较高的信号，满足变频家电、开关电源等新技术产品的功耗测量。

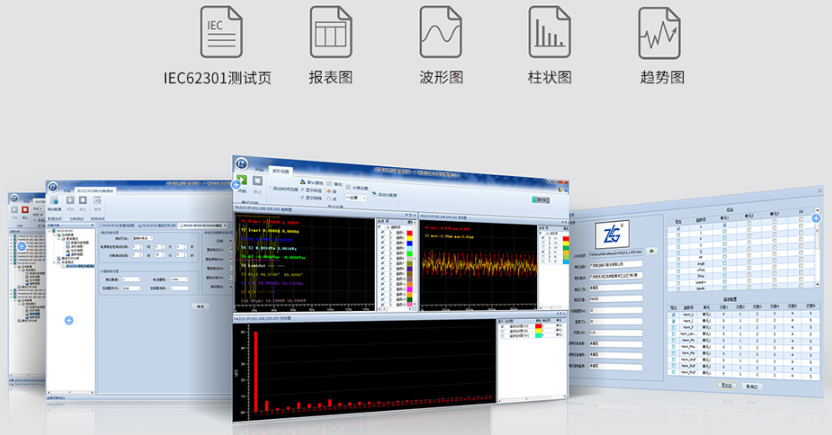

直观的可视化数据分析软件

PAM管理软件具有强大的数据处理分析功能，支持对所有测量参数数值进行实时显示，生成各次谐波数据、谐波柱状图、趋势图和波形图，支持同步显示与报表导出。支持IEC62301国际测试标准，实现待机功耗的自动化测试。

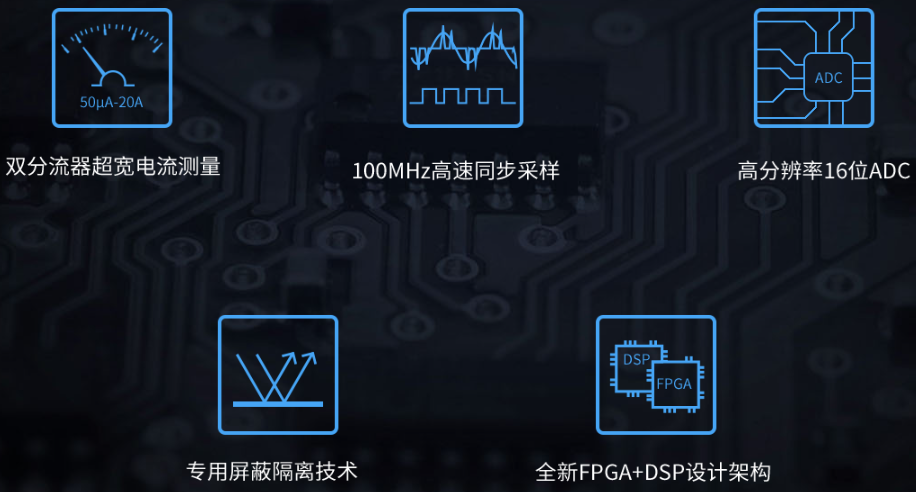

五大核心技术保证0.1%功率精度

产品参数

通道数	三通道	电压量程	15V、30V、60V、150V、300V、600V、1000V、1500V
基本功率精度	0.1%	直接输入电流量程	1A、2A、5A、10A、20A、50A
输入带宽	DC,0.1Hz-300kHz	外部传感器输入量程	100mV、200mV、400mV、1V、2V、5V、10V
采样率	200KS/s	最大连续共模电压	1000Vrms，CAT II
数据更新周期	100ms,250ms,500ms,1s,2s,5s,10s,20s,自动	积分测量及积分模式下的自动量程	支持
谐波测量	标配、IEC61000-4-7	A/D转换器	电压与电流同时转换，分辨率：16位，最大转换率：5µs
THD运算的分析次数	1-50次	通信接口	标配GPIB、LAN、RS-232、USB-Host、USB-Device
