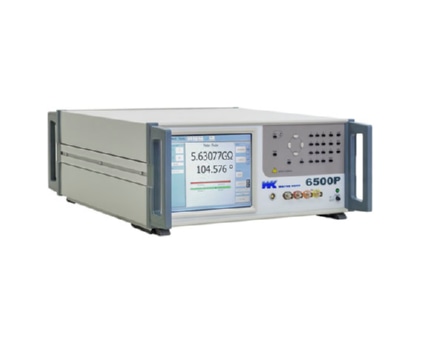

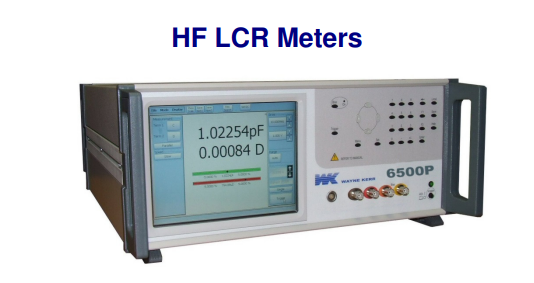

WK6500P高频 LCR表系列

产品描述：
七种机型，分别是20Hz~5MHz, 20Hz~10MHz, 20Hz~15MHz, 20Hz~20MHz, 20Hz~30MHz, 20Hz~50MHz, 20Hz~120MHz, +/-0.05%准确度

产品特点产品参数相关产品

产品特点

适用于生产线上高频 LCR Meter 的量测。

本机种一共有七种机型，分别是20Hz~5MHz, 20Hz~10MHz, 20Hz~15MHz, 20Hz~20MHz, 20Hz~30MHz, 20Hz~50MHz, 20Hz~120MHz, +/-0.05%准确度。

在生产线的高频量测中，此机种为目前全球测试最准确，测试频率最高的机种。

产品参数

●七种机型且最高可升级到 120MHz

1J6505P 频率范围 20Hz ~ 5MHz

1J6510P 频率范围 20Hz ~ 10MHz

1J6515P 频率范围 20Hz ~ 15MHz

1J6520P 频率范围 20Hz ~ 20MHz

1J6530P 频率范围 20Hz ~ 30MHz

1J6550P 频率范围 20Hz ~ 50MHz

1J65120P 频率范围 20Hz ~ 120MHz

• 0.05%基本精确度，频率分辨率≤1mHz

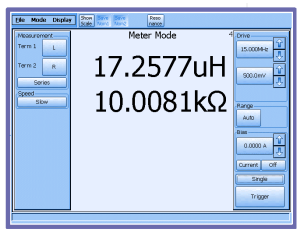

• 简易的TFT触屏操作，10分钟内轻易上手

• 电介质、压电片及石英晶体测试解决方案

• ＜30 mS 自动化测量可结合测包机测试

• 高频四线式技术，可测量极低Rs、等效Rdc和高Q值

• 内置交流信号：10mV ~ 1Vrms，200μA~20mArms。直流内置偏置信号：0~ 100mA/0~ +40V或-40V~ +40V（选配）。可外加WK6565高频直流偏置电流源到40Amp

• 四种模式统一操作界面，Hander连接自动化分选设备，LAN、GPIB电脑联机软件通信接口

• 可使用鼠标及键盘操作，也可外接列表打印机及使用U盘保存数据，测试图像

• 英国设计，接受软硬件升级及定制化需求

●测试参数:

电容(C), 电感(L), 电阻(R), 电导(G), 电纳(B), 电抗(X), 损耗因数(D), 品质因数(Q), 阻抗(Z), 导纳(Y), 相位角(θ)、介电常数（ε′ 相对介电常数实部、ε′′r相对介电常数虚部、Dε相对介电损耗）、磁导率（μ ′ 相对磁导率实部、μ′′r 相对磁导率虚部、Dμ相对磁导率损耗）
