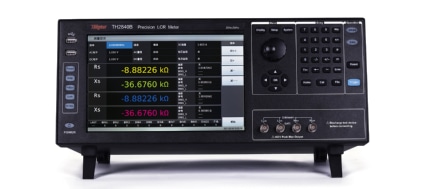

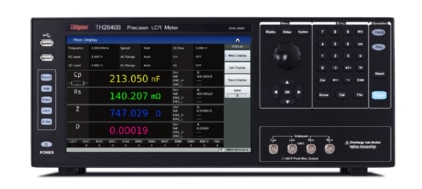

TH2840B 精密LCR数字电桥

产品描述：
10.1寸触摸屏、1280*800分辨率，Linux系统、中英文操作界面，支持键盘、鼠标、LAN接口，带来的是无以伦比的操作便捷性。大屏幕带来更多的好处是，可以把4个测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝不拥挤和杂乱，同时可以显示四种测量参数，四种测量参数任意可调。

产品特点产品参数相关产品

产品特点

性能特点

■ 高分辨：10.1英寸，分辨率1280*800，电容式触摸屏

■ 高稳定性和一致性：14个量程配置

■ 高功率：信号电平：20V/100mA

内置直流偏置：±40V/100mA

内置偏流源：2A

■ DCR电平：20V/100mA

■ 高速度：双CPU架构，最快达1800次/s的测试速度

■ 点测、列表扫描、图形扫描三种测试方式

■ 四参数测量

■ 201点多参数列表扫描功能

■ 图形扫描功能，4轨迹任意选择，支持1/2/4分屏

■ 分选功能：LCR模式10档分选

■ 高兼容性：支持SCPI/MODBUS指令集，

兼容KEYSIGHT E4980A、E4980AL、HP4284A

A.10.1寸大屏，四种测量参数，让细节一览无遗

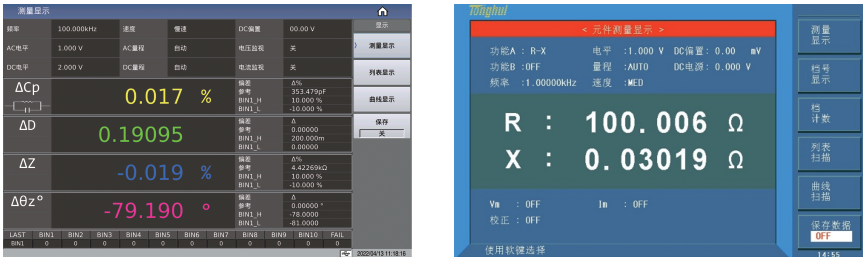

10.1寸触摸屏、1280*800分辨率，Linux系统、中英文操作界面，支持键盘、鼠标、LAN接口，带来的是无以伦比的操作便捷性。大屏幕带来更多的好处是，可以把4个测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝不拥挤和杂乱，同时可以显示四种测量参数，四种测量参数任意可调。和早期LCR对比，操作便捷性、显示完整性一目了然。

B.高达1800次/秒测量速度

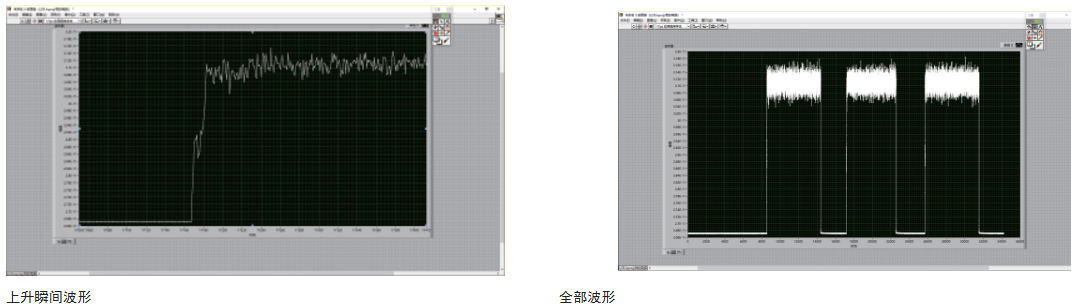

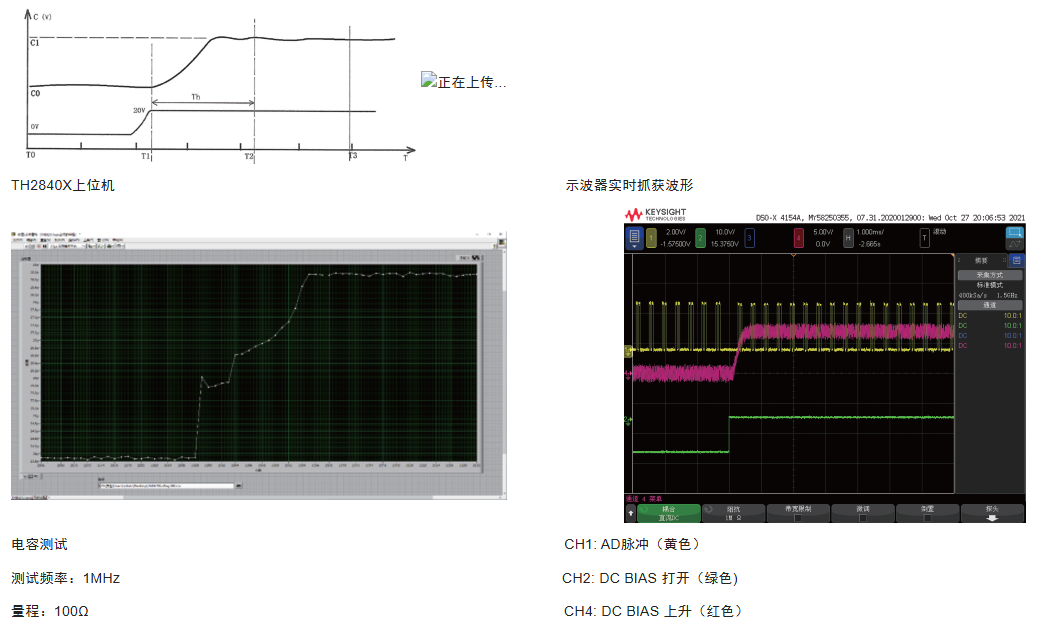

由于创新性的采用了双CPU设计，一个CPU负责测试处理数据，另一个CPU负责显示数据，因此TH2840测试速度高达1800次/秒。高速的测试速度在自动化产线可以极大的提高效率。对于部分需要实时采样体现被测件瞬态变化特征，或者测量变化过程相应时间，TH2840系列0.56ms的测量速度可完美解决。如下列应用，在两个极板之间加载偏压，两端电容随着偏置电压变化而变化.记录未加偏置时电容C0偏置上升过程中的电容值偏压达到20V并且稳定之后的电容C1计算从C0-C1之间的稳定时间Th。常规的LCR数字电桥，由于测试速度限制，采样率无法达到几乎实时采集，用TH2840系列双CPU，可实时观察变化过程并计算出稳定时间。

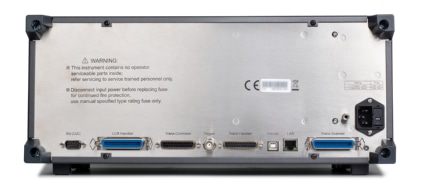

C.超强硬件配置

除了双CPU设计，TH2840系列也增强了其他硬件配置参数：

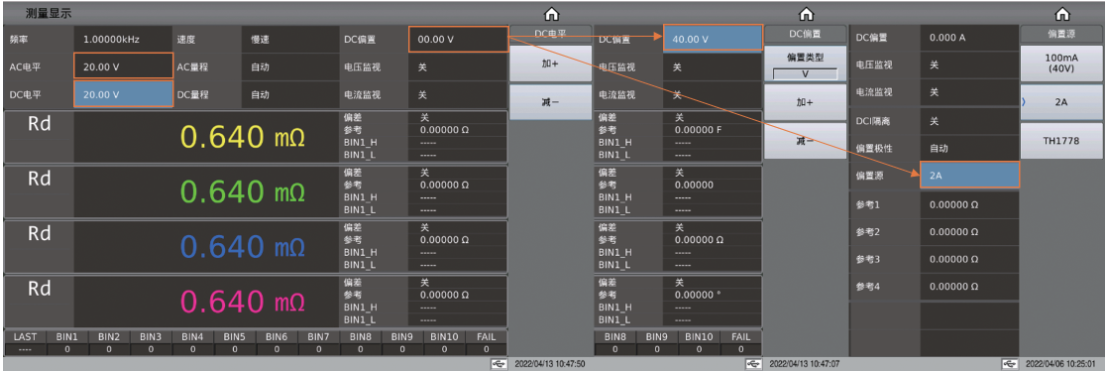

1. AC测试电平提升至20Vrms/100mA，同类产品仅TH2838H可达到，在测试C-V曲线时范围更广

2. DC偏置为±40V/±100mA，为同类产品最高配置

3. 标配独立2A直流偏置电流源，为2A电流以内电感测试带来福音，支持外界TH1778A系列扩展至120A。

4. DCR测试电平提升至20V，测试mH级及以上电感更快速稳定精确。

D.改进的分选设置

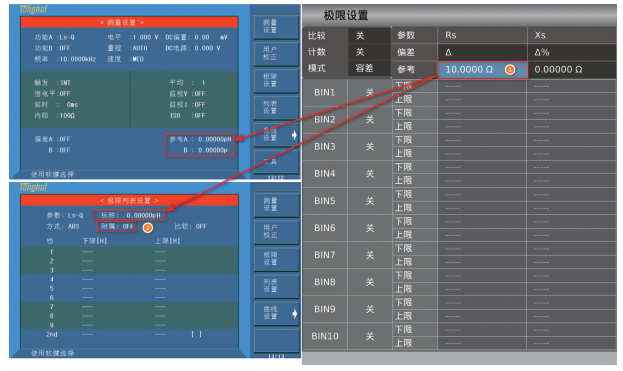

针对以往LCR分选设置及参考设置来回切换等过于复杂的操作，做出了如下改进以便于客户使用及设置：1. 合并标称值和参考值的设置2. 由于直接采用了4参数测量及分选，因此取消附属档、副参数档。

产品参数

技术参数

产品型号		TH2840A	TH2840B
显示	显示器	10.1英寸电容触摸屏
	比例	16:9
	分辨率	1280×RGB×800
测量参数	方式	四参数任意选择
	AC	Cp/Cs、Lp/Ls、Rp/Rs、\|Z\|、\|Y\|、R、X、G、B、θ、D、Q、VAC、IAC
	DC	RDC、VDC、IDC
测试频率	范围	20Hz-500kHz	20Hz-2MHz
	精度	0.01%
	分辨率	0.1mHz (20.0000Hz-99.9999Hz)
		1mHz (100.000Hz-999.999Hz)
		10mHz (1.00000kHz-9.99999kHz)
		100mHz (10.0000kHz-99.9999kHz )
		1Hz (100.000kHz-999.999kHz)
		10Hz (1.00000MHz-2.00000MHz)
