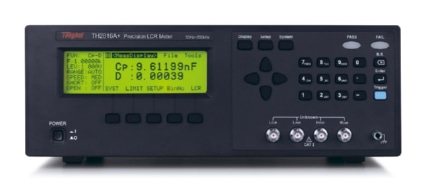

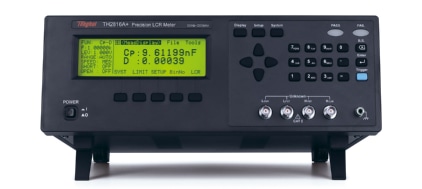

TH2816A+ 精密LCR数字电桥

产品描述：
TH2816P将原有TH2816A/B、TH2817A的0.05%精度提升至国内超高水准的0.02%精度，同时继承并进一步提升了TH2816A/B、TH2817A备受客户赞誉的稳定性和一致性，使其挤身于国际同类先进水平，结合以低廉的价格，将给予广大客户超值的享受。TH2816P提供稳定的7位测试分辨率，而TH2816A+/TH2816B+则继续保持6位测试分辨率，基本频率和测试电平指标和TH2816A/B、TH2817A系列保持一致。

产品特点产品参数相关产品

产品特点

性能特点

■ 测试频率：50Hz-200kHz，分辨率：12000点

■ 0.05%精度（TH2816A+/TH2816B+）6位读数

■ 最快速度约60 次/秒

■ 内建比较器：10档分选及档计数（TH2816A+）

■ 人性化操作界面，操作简单

■ 240×64点阵图形LCD显示

■ 10mVrms - 2.0Vrms可编程测试电平

■ 兼容原有偏流源控制

■ 高稳定性、高准确性

■ 精确的负载校准功能

■ 30Ω/100Ω可选信号源输出阻抗

■ 4点频率/电平/列表扫描功能

■ 直读, 绝对偏差及相对偏差显示

■ 12组内部仪器设定储存

■ 测试电平监视功能

■ 键盘锁定功能

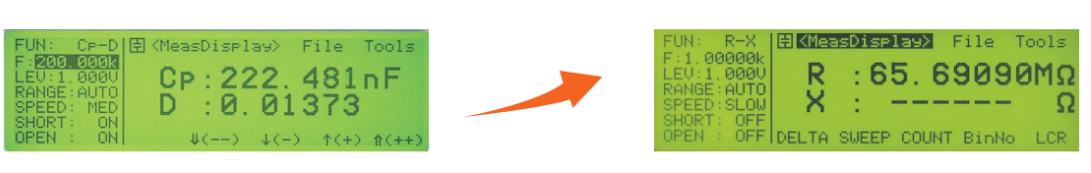

A.焕新升级，全方位提升

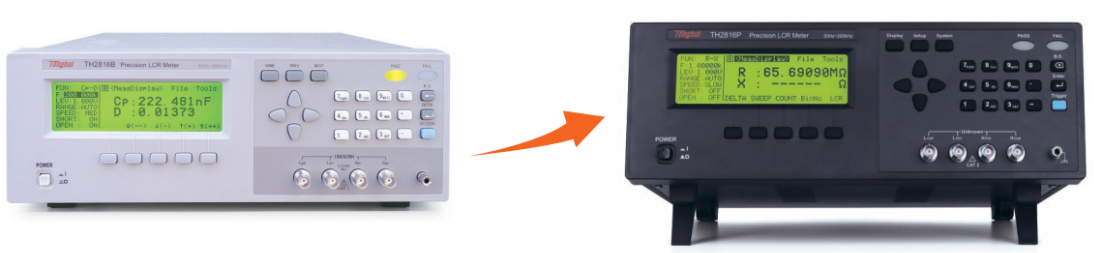

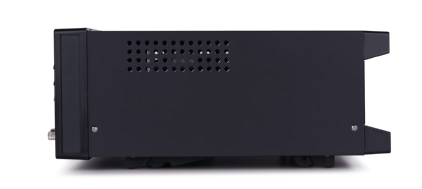

外观由白色升级成国际流行黑色，更美观、更精致。

为方便老用户操作，新一代仪器原汁原味保留了原先仪器操作模式，使用操作无缝切换。

B.测量精度升级，给客户更高精度选择

TH2816P测试分辨率由6位升级成7位，测量精度由0.05%升级为0.02%。

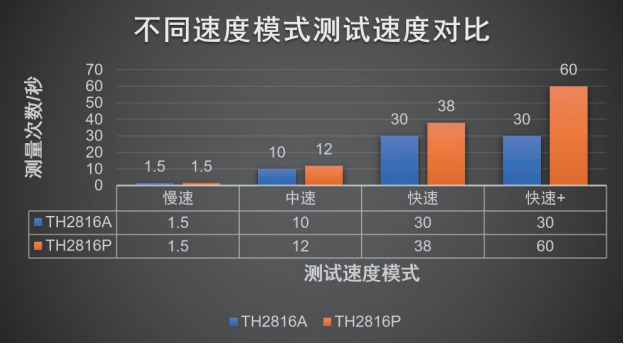

C.测量效率升级，更高测试速度提升自动化设备产出率

相比经典型号TH2816A，新型号在测试速度上有较大提升，特别增加了快速+模式，测试速度可达60次/秒（16.7ms），对于自动化测试的效率足足提高了一倍。

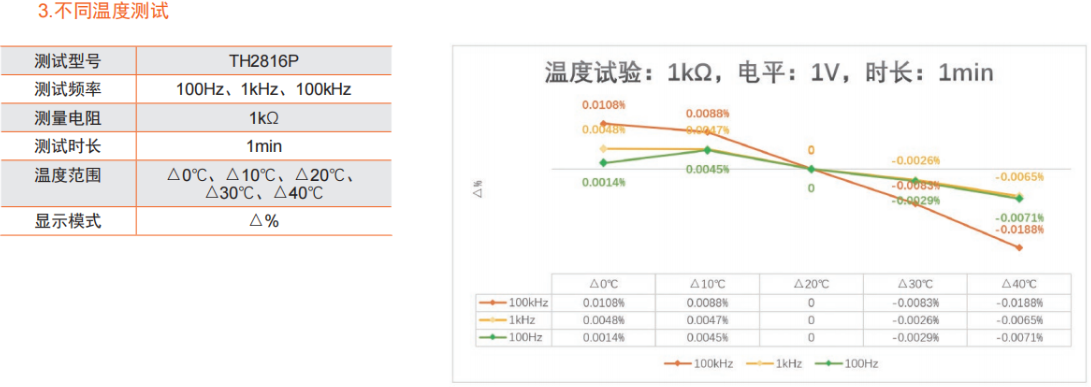

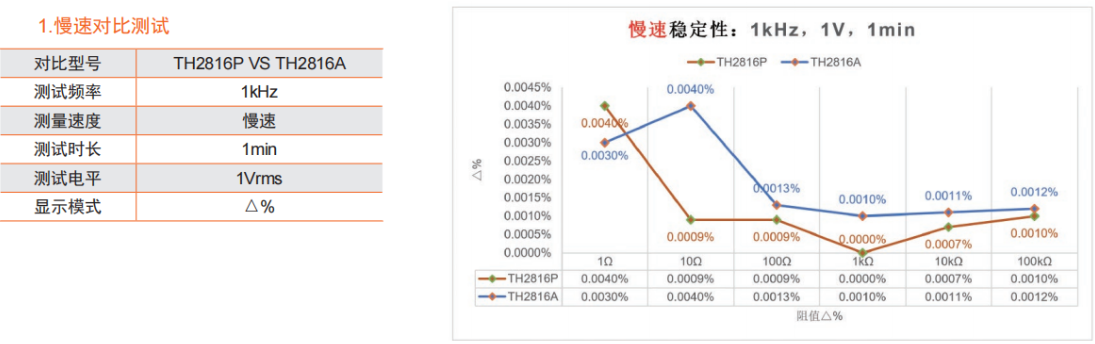

D.稳定性、一致性进一步提升

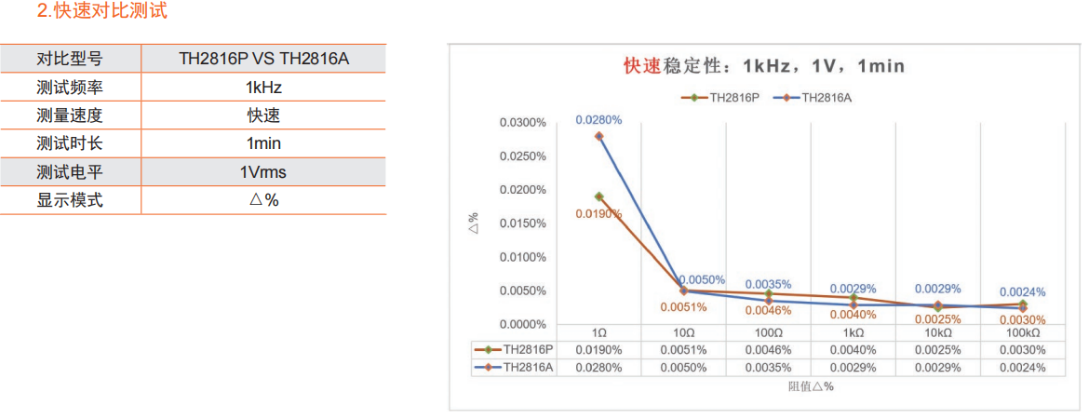

以下是用1Ω-100kΩ范围内6个标准电阻测量结果

E.平台升级，维护更便捷

TH2816P/TH2816A+/TH2816B+升级了原先TH2816A系列硬件平台，除了提升了测量精度、测量速度、测量稳定性之外，更升级了维护方式，在仪器需要修正设置BUG、测量BUG,或者需要定制、修改仪器功能时，无需返厂升级，可直接通过优盘升级即可，大大节约反馈时间。

升级方法：升级文件考入优盘，插入仪器，System->About->Update，10s即可完成升级。

产品参数

技术参数

产品型号		TH2816P	TH2816A+	TH2816B+
显示		240x64点阵LCD显示器
读数		7位读数分辨率	6位读数分辨率	6位读数分辨率
基本测量准确度		0.02%	0.05%	0.05%
测试信号频率	范围	50Hz - 200kHz	50Hz - 200kHz	50Hz - 200kHz
	点数	12000点	12000点	37点
信号源输出阻抗		30Ω / 100Ω
AC测试信号电平		10mV - 2Vrms，10mV步进
测试参数		L、C、R、\|Z\|、D、Q、G、B、X、 θd、θr、Vm、Im，△%
测量显示范围	\|Z\|,R,X	0.00001Ω - 99.9999MΩ
	G, B	0.00001μs - 99.9999s
	C	0.00001pF - 9.99999F
	L	0.00001μH - 99.9999kH
	D	0.00001 - 9.99999
	Q	0.00001 - 99999.9
	θ(DEG)	-179.999º - 179.999º
	θ(RAD)	-3.14159 - 3.14159
	Δ%	-999.999% - 999.999%
