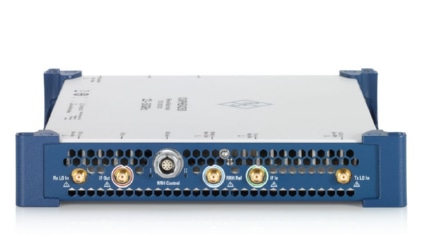

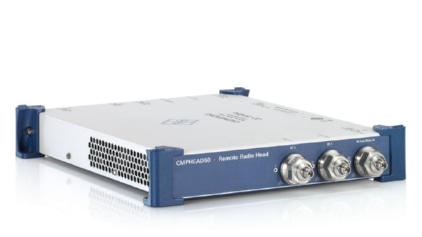

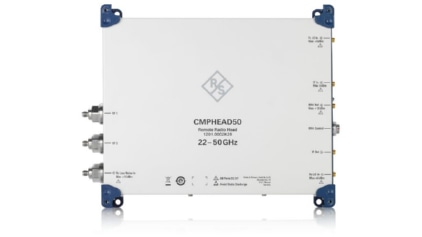

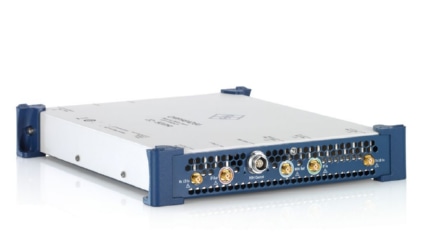

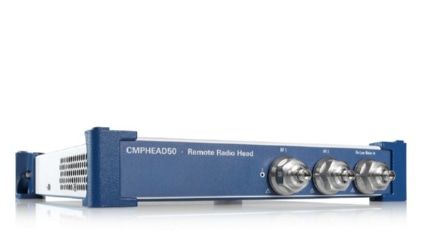

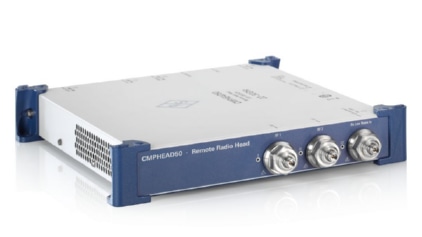

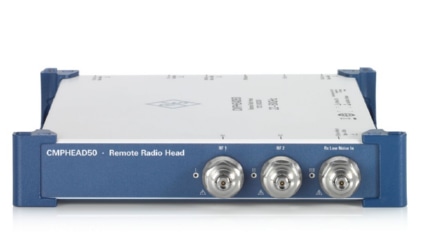

R&S®CMPHEAD50 50 GHz 射频拉远头

产品描述：
R&S®CMPHEAD50 是唯一一款通过硬件组件和 EVM 增强器端口支持在五个毫米波频段中进行双向测试的射频拉远头。它可以将 CMP200 无线通信测试仪扩展到频率范围 2 (FR2/FR2-1)。这款产品的性能更加出色，能够在从早期研发到最终认证和监管一致性测试的整个过程中非常准确地测试下一代 FR2 射频设计。罗德与施瓦茨最新开发的这款尖端测量解决方案具有优越的射频性能，保证测试准确而可靠。

产品特点产品参数相关产品

产品特点

主要特点

支持从 21.84 GHz 至 50.2 GHz 的整个频率范围
宽动态范围和非常灵敏的 RX 端口
双本振端口确保一流的 TX 和 RX 射频质量
外部本振输入端口进一步增强 EVM 性能
集成式毫米波射频开关矩阵

支持从 21.84 GHz至 50.2 GHz的整个频率范围

优越的多频段能力

R&S@CMPHEAD50 是唯--款支持所有 3GPP FR2-1 频段的射频拉远头，为 RX和 TX路径提供单独的外部本振(LO) 输入。

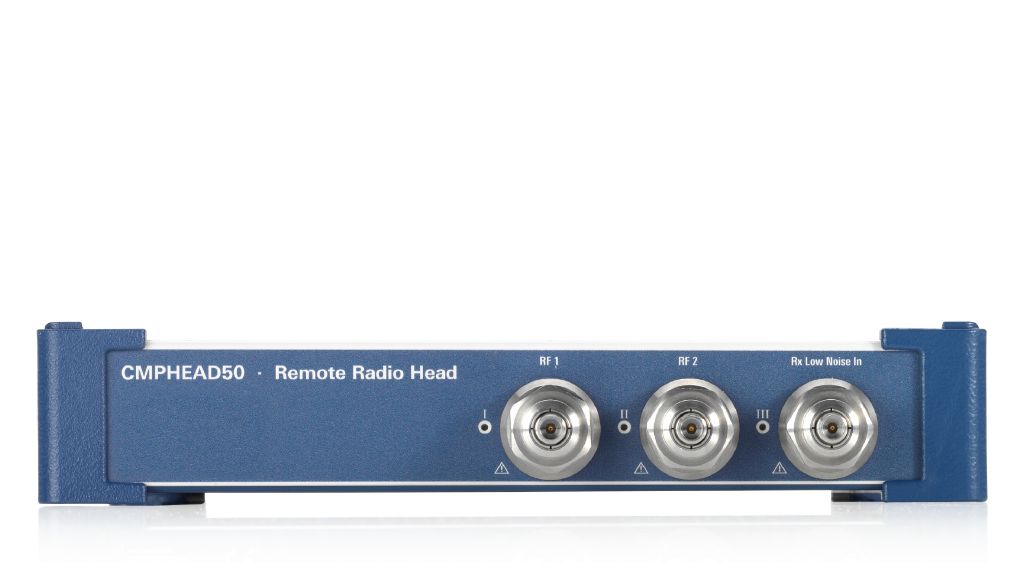

覆盖所有 FR2 频段

宽动态范围和低噪声 RX 端口

针对低功率电平进行了优化

标配的 TX 和 RX端口在宽功率电平范围内提供优异的 EVM 性能，新的低噪声 RX端口进一步将灵敏度提高到新的水平。

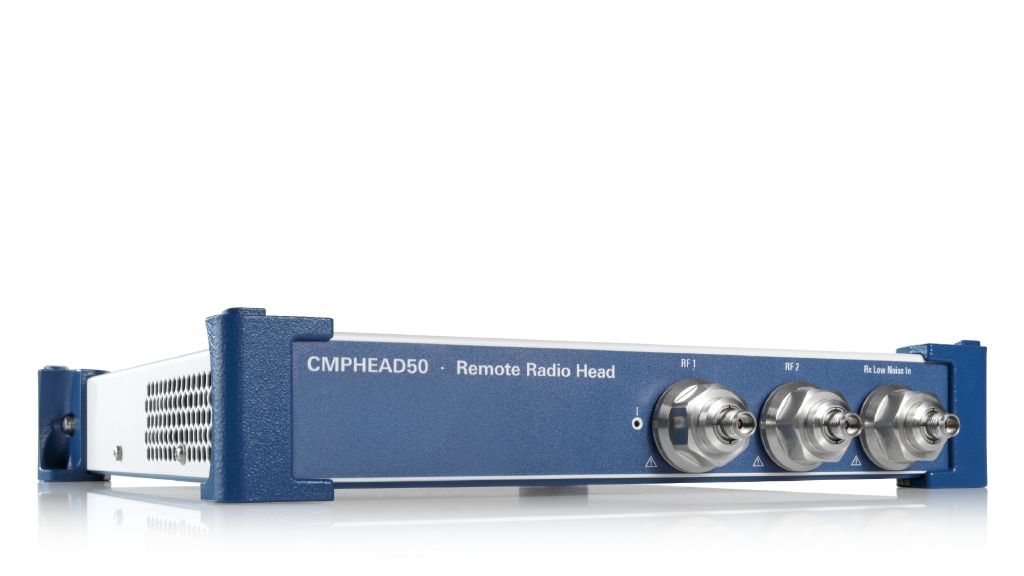

高动态范围 (HDR) 适合 FR2 测试

双本振和外部本振端口

一流的 TX 和 RX 射频性能

上行链路和下行链路使用单独的本振端口，确保出色的 TX和 RX 射频信号质量,R&S@CMPHEAD50 是唯--款支持在所有 3GPP FR2-1 频段全方位测试用户设备的射频拉远头，为 RX和 TX路径提供单独的外部本振(LO) 输入。这可以进-步增强 EVM性能，适合先进的射频测量。

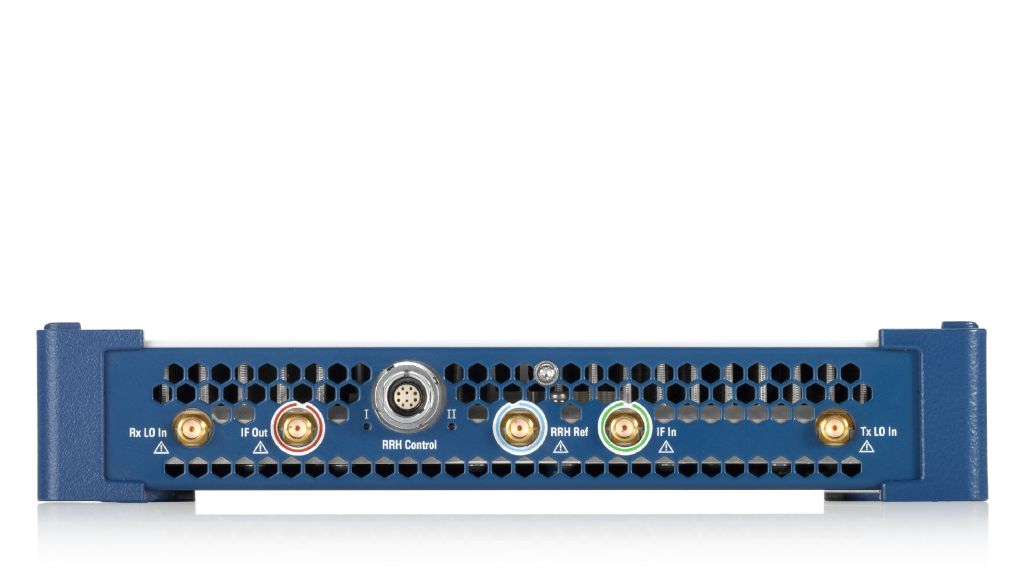

EVM 增强器和外部本振端口

产品参数

射频特性
频率范围	21.84 GHz 至 50.20 GHz
频率分辨率	< 0.1 Hz
射频输出功率	最高 +25 dBm
输出电平分辨率	0.1 dB
5G NR FR2 信号的 EVM	低至 -46 dB/0.5%
