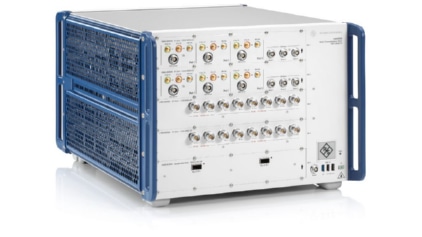

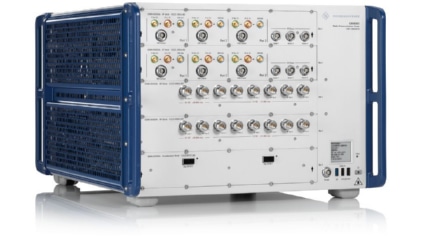

CMX500 5G 一体化信令测试仪

产品描述：
R&S®CMX500 无线电通信综测仪是一款面向未来的 5G NR 测试解决方案，并采用直观灵活的 Web 用户界面 R&S®CMsquares。R&S®CMsquares 软件解决方案支持手动操作和自动化程控测试协议，并具有独特模块，非常适合研发设计、端到端应用测试、生产和一致性测试等各种信令用例。解决方案为所有 5G NR 测试设备提供同一平台，能够在 5G 设备生产的所有阶段创建统一的信令和非信令测试环境。

产品特点产品参数相关产品

产品特点

主要特点

一台仪器支持 LTE、最高 8 GHz 的5G FR1 频率范围和最高 50 GHz 的FR2 毫米波频率范围
支持 5G 独立模式和非独立模式
能够组合多个当前和未来的 LTE 与 5G 3GPP 频段
可扩展的硬件平台，根据用例提供定制化配置

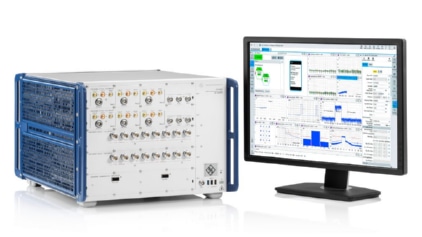

基于 Web 的 CMsquares 用户界面适用于射频、功能、应用和协议测试

射频参数测试(发射和接收)

使用 R&SeCMX500 无线电通信综测仪进行多方位的射频特性测量

只有使用具备优异收发特性的设备，才能通过空中接口实现高性能数据传输。在 5GFR1 和 FR2 频率范围，需要执行重要的射频发射机测量(例如调制、质量、发射功率和频谱参数测量)和接收机测量(例如误块率(BLER)测量)。3GPPTS38.521第6节和第7节规定了广泛的发射机 (TX) 和接收机(RX) 测量测试用例。序列器预先安装并能够运行这些用例。R&S@CMX500 Callbox 功能提供多种直观的解决方案以支持

使用 R&S@CMsquares 灵活进行射频开发测试;
使用 R&SCONTEST 进行全自动化一致性测试:
针对独立和非独立模式的 3GPP 测试用例
3GPP MIMO 收发测量
衰落条件下的接收机性能测量
LTE 和 5G 载波聚合综合测量
借助用于 R&S®CMX和 R&S@CMP200 无线电通信综测仪的相同 SCPI 命令轻松用于生产应用

数据吞吐量

快速简单的应用测试

iPerf 工具生成流量以用于监测不同层的数据速率，从而主动测量可实现的最大 5G 吞吐量。集成式文件传输协议 (FTP)服务器还支持 FTP 上传和下载吞吐量测试。移动设备可实现的数据速率是一个重要的基础特性，取决于接口容量。R&S@CMX500 具有强大的IP 分析和协议统计测量功能，能够有效监测互联网通信信道。

协议测试

研发和一致性阶段全面进行信令协议测试

R&S@CMX500 提供综合全面的工具，能够在移动设备的整个开发周期进行信令测试。测试仪为无线设备开发人员提供无线接入模拟功能，非常适合根据3GPP标准进行信令测试。

音视频测试

性能优越，提供出色的用户体验

R&S@CMX500 无线电通信测试仪还支持 5G 音视频测试应用。解决方案配备R&S@CMsquares 测试软件和所有必要技术，支持独立和非独立模式下的 VoLTE 和VoNR 音频测量以及 VLTE 和 VNR 测量。集成式 IP 多媒体子系统(IMS) 服务器能够结合外部音频分析仪在IP 转发模式下执行内部环回测试和音频质量测试。

5G 端到端应用测试

利用集成式应用测试解决方案简化测试装置

应用层和 IP 层是 5G 架构的最高层，并利用互联网协议实现功能和重要的关键性能指标。这些层在(端到端)应用测试中进行验证。R&SCMX500 应用测试特性
