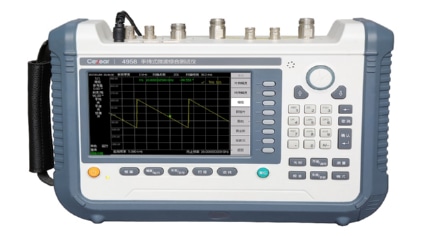

4958手持式微波综合测试仪

产品描述：
4958手持式微波综合测试仪测量频率范围可达1MHz~20GHz，集电缆和天线驻波比测试、不连续点故障定位测试、插入损耗和增益测试、频谱分析、功率测量等多种功能于一体，携带方便，机动灵活，可电池供电，非常适用于现场测试。该仪器可广泛应用于电子装备的现场装调、性能测试、日常维护和应急维修测试等各个环节，能够有效提高用户的现场维修保障能力。

产品特点 产品参数 相关产品

产品特点

多种测量模式

  • 天馈线测试模式：用于电缆和天线测试（回波损耗、故障定位等）；

  • 网络分析模式：用于S参数（S11、S12、S21、S22）测试；

  • 频谱分析模式：用于频谱分析（场强、通道功率、占用带宽等）；

  • 功率监测模式：用于功率测量；

  • 矢量电压测量模式：用于矢量电压测量；

  • USB功率测量：用于通过USB接口进行功率测量；


高性能

  • 天馈线测试频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz；

  • 网络分析频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，动态范围80dB～95dB；

  • 频谱分析频率范围100KHz～20GHz（可用至9kHz），边带噪声-105dBc/Hz@1MHz（1GHz载波）；


灵活性

  • 体积小、重量轻、内置电池、现场作业轻松完成；

  • 完善的自我诊断功能及状态自测试；

  • 智能的电源管理功能，剩余电量指示及低电量警告；


友好的人机界面

  • 中文操作界面，内嵌使用说明和帮助信息；

  • 7英寸高亮度真彩TFT液晶显示屏，阳光直射条件下也能提供良好的可视性；


通用接口

  • 提供外部输入偏置T功能，用于为有源被测件提供电源；

  • 提供两种类型的USB2.0接口，分别用于连接移动存储设备和用于与计算机通讯；

  • 提供1个100M的网络接口，可用于构建本地网络或实现远程控制；



4958neiyelunbo



产品参数

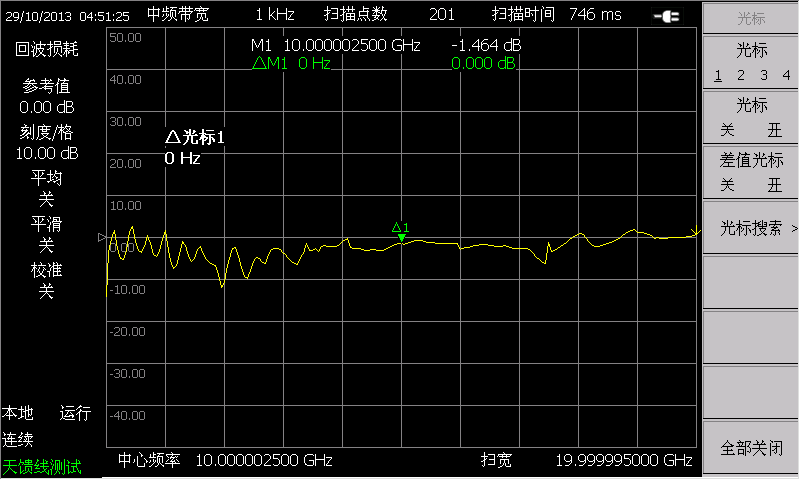

天馈线测试

手持式微波综合测试仪的天馈线测试频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，可对被测件的电压驻波比、回波损耗、阻抗、电缆损耗等参数进行测量，同时还提供故障点定位功能（DTF），精确定位阻抗失配点。

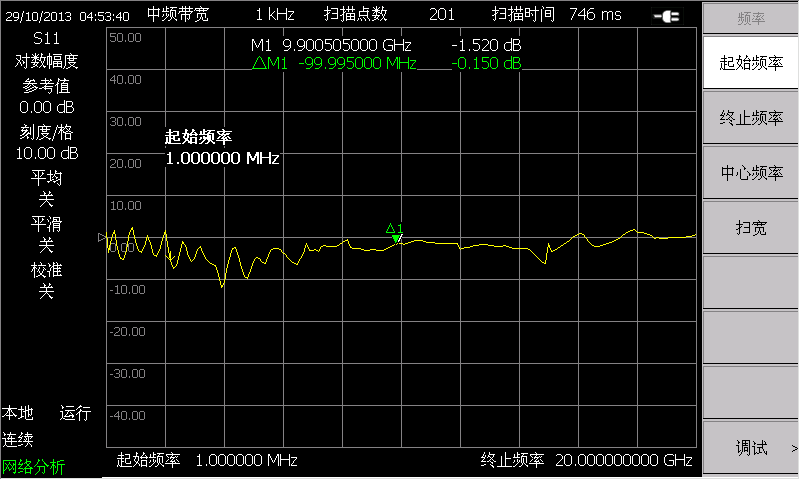

网络分析

手持式微波综合测试仪的网络分析频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，提供标准全4S参数矢量网络分析测量能力，可以进行放大器、滤波器、衰减器、双工器等全S参数测试，内置偏置T可选外部电压输入或者内部电压源对有源器件进行测试。显示格式包括对数、线性、相位、阻抗、极坐标等。

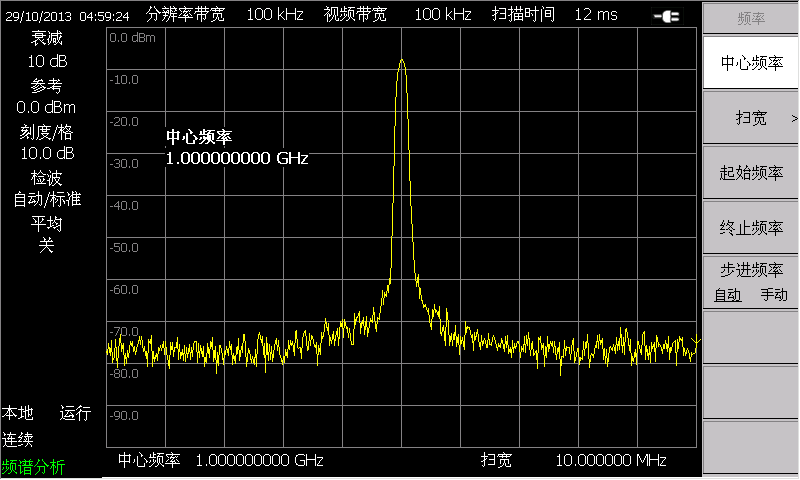

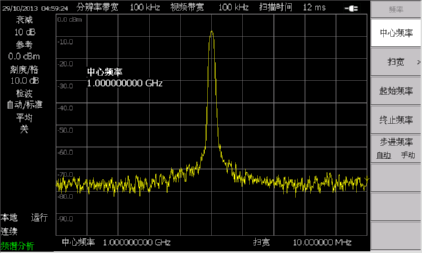

频谱分析

手持式微波综合测试仪频谱分析频率范围为100kHz～20GHz（可用至9kHz），具有宽频带、高分辨率、高灵敏度、动态范围大等特点，可方便地获得时域测量中不易得到的独特信息，如频谱纯度、信号失真、寄生、交调等各种参数。

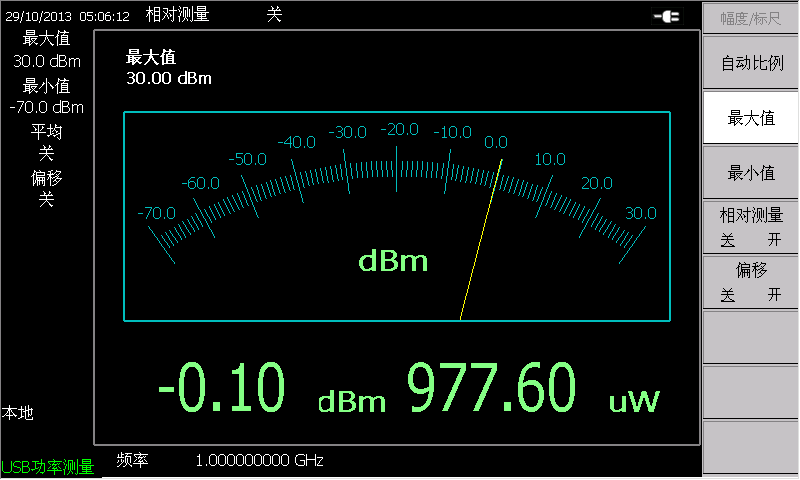

USB功率测量（选件）

手持式微波综合测试仪可通过选择电科思仪的8723X系列USB功率探头进行功率测量，可以测量频率高达40GHz的射频/微波信号。

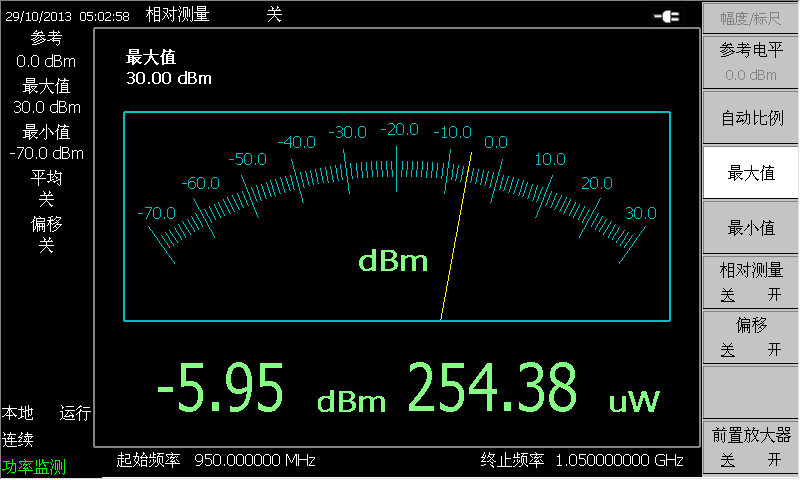

功率监测（选件）

手持式微波综合测试仪功率检测频率范围为100kHz～20GHz，可通过频谱输入端口对被测信号进行功率测量。

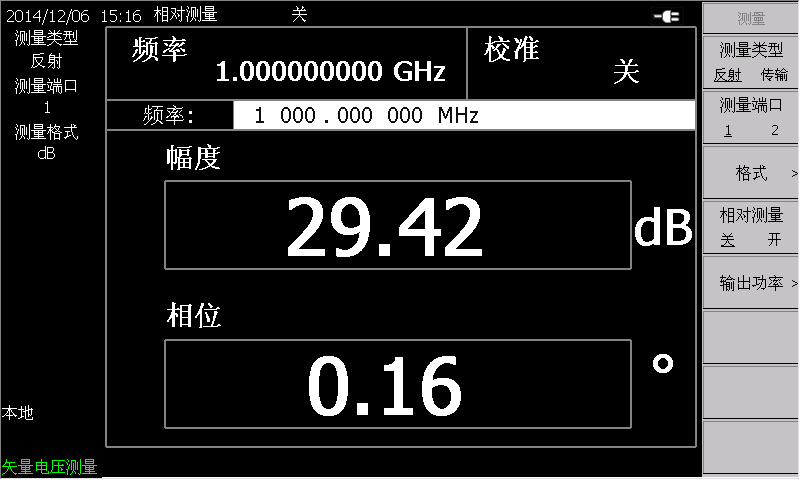

矢量电压测量（选件）

手持式微波综合测试仪矢量电压测量频率范围为1MHz～20GHz，采用一体化方案代替传统的矢量电压计，可对电缆及其他一些被测件的电长度进行精确测试。
