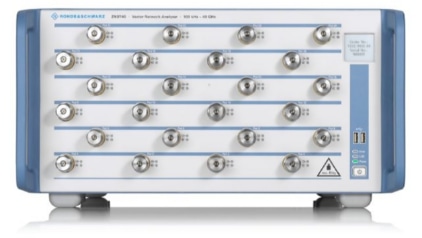

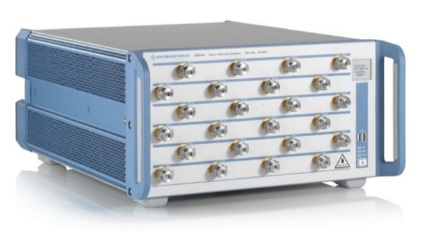

R&S®ZNBT 矢量网络分析仪

产品描述：

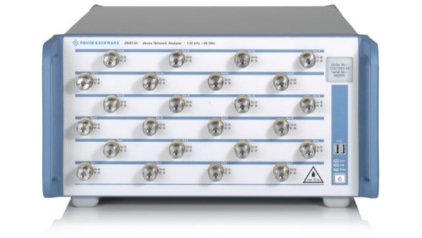

R&S®ZNBT 是一款多端口矢量网络分析仪，能够提供最多 24 个全集成式测试端口。该仪器可以同步测试多台被测设备，或测量一台最多带 24 个端口的被测设备。R&S®ZNBT 能够提供全集成式测试端口，是一款真正的多端口矢量网络分析仪，并具备出色的动态范围、输出功率电平和测量速度。频率范围高达 40 GHz。

产品特点 产品参数 相关产品

产品特点

主要特点

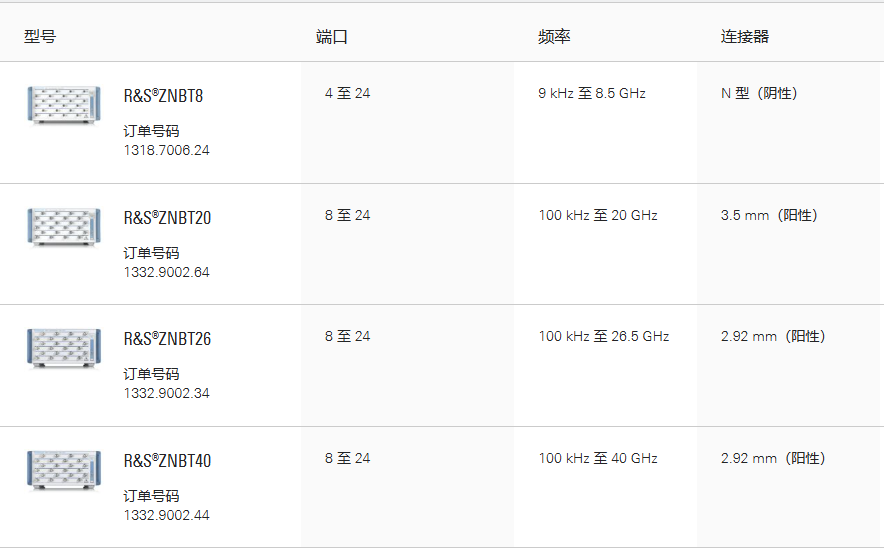

  • 频率范围：9 kHz 至 8.5 GHz，或 100 kHz 至 20/26.5/40 GHz

  • 至多 24 个端口，带完全相位相参接收机

  • 最高 140 dB 的动态范围

  • 扫描 201 个点时扫描时间短至 2.5 ms (R&S®ZNBT8)



真正的多端口矢量网络分析仪

适用于高难度多端口测量的平台

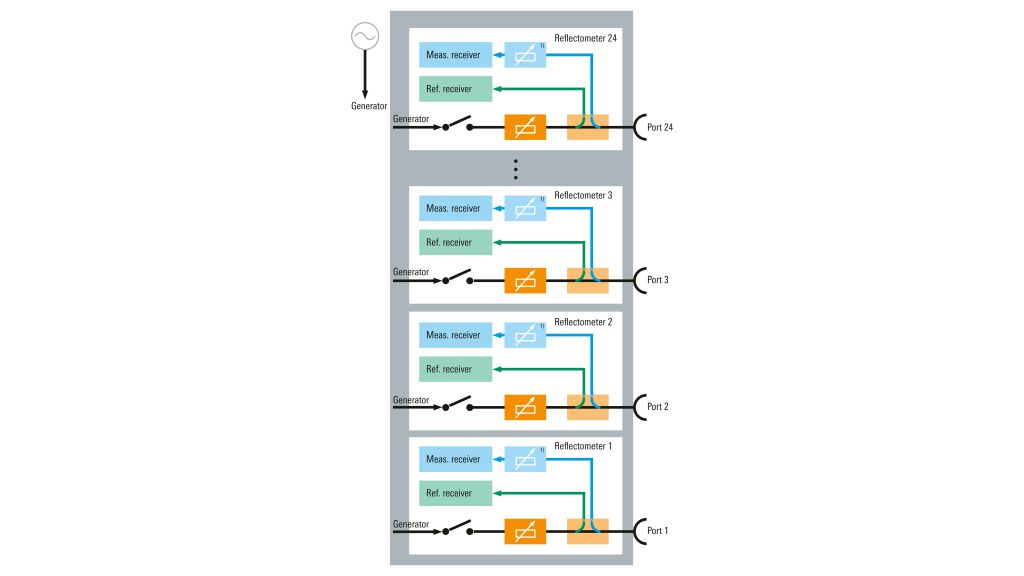

R&S@ZNBT 的每个测试端口均配备一个反射计。这种设计可以解决基于开关矩阵的多端口系统中常出现的损耗问题。因此，R&SZNBT可以提供宽动态范围、高输出功率、低迹线噪声以及卓越的原始方向性和负载匹配。



重视速度

测试时间短，提供各种控制接口

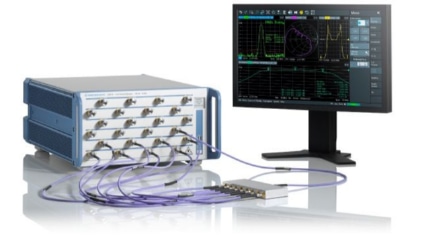

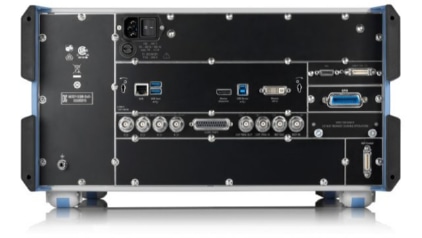

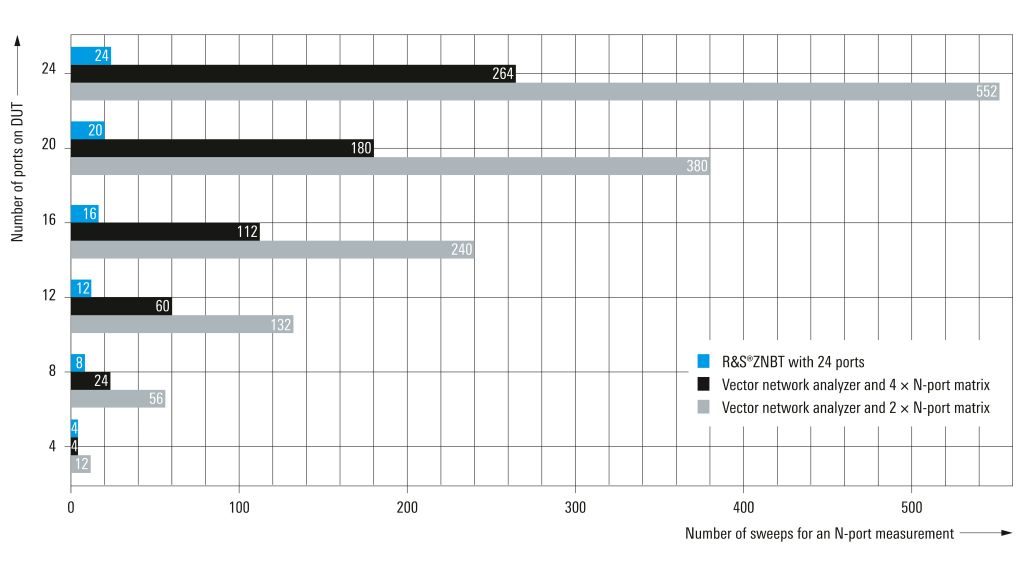

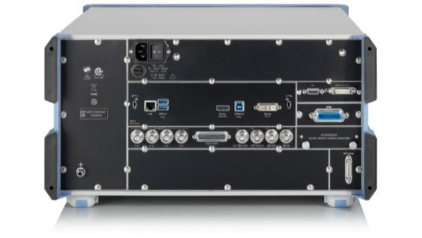

仪器的多端口架构支持在所有被测设备端口上同步进行测量。这样可以同步捕获和处理所有端口的数据，与基于开关矩阵的多端口系统相比显著缩短了扫描时间。数字接口有助于加快自动测试速度，以便在测试装置中同步外部组件。处理器 I/0 接口可用于控制外部零件处理器



多功能选件和固件特性

复杂的有源和无源组件分析

模块性能增强，尺寸减小，需要进行复杂的测试。R&SZNBT提供丰富的选件和功能:

  • 超过 100 个迹线和通道，可针对复杂组件进行特性测量

  • 广泛的嵌入/去嵌选件

  • 放大器和混频器变频测量

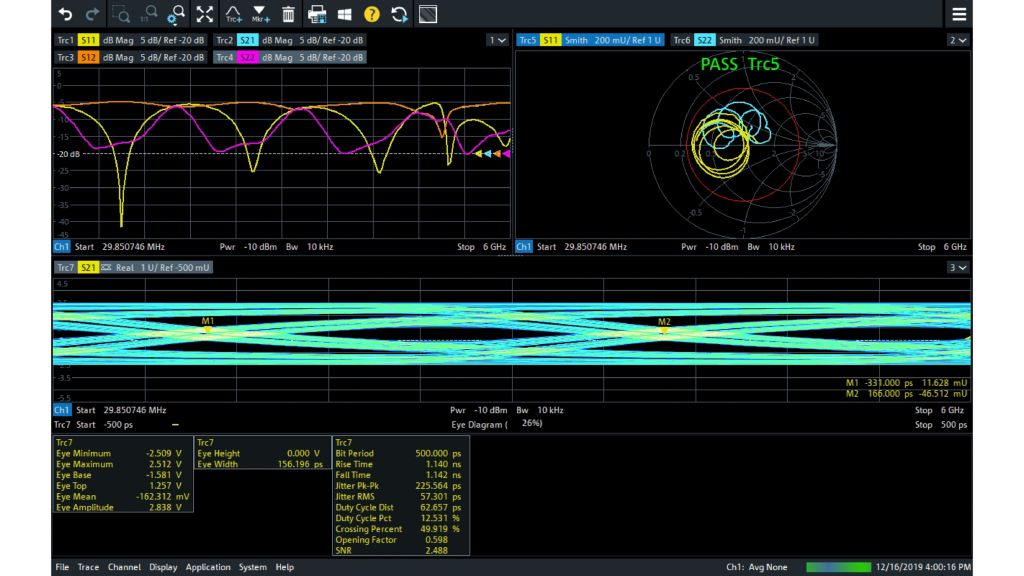

  • 时域分析，具有选通功能并可显示眼图

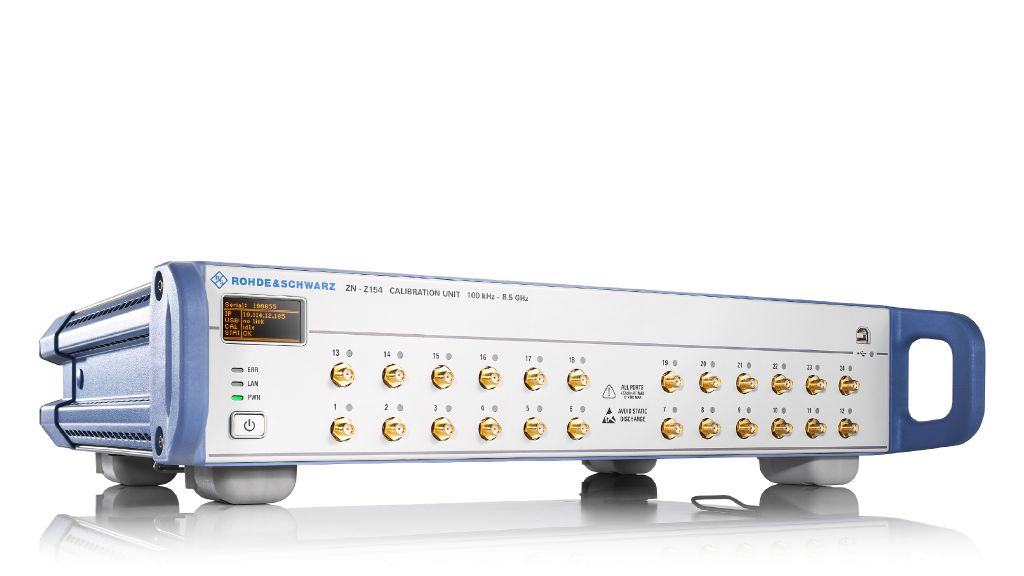

R&S®ZN-Z154 自动校准单元具备 24 个端口


多端口校准

提供各种校准方法和设备

R&S@ZNBT提供 TOSM、TSM、TRLLRL和 UOSM 等各种校准方法，适用于广泛应用。分析仪可与大量的校准附件结合使用，包括手动校准套件和提供至多 24个端口的自动校准单元，能够满足所有的用户校准需求。
