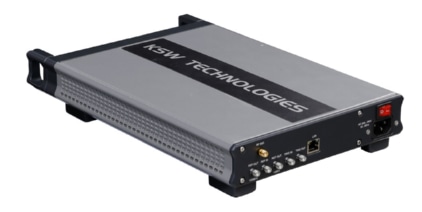

]KSW-VSG03B矢量信号发生器（信号源）_射频/微波信号发生器_射频测试仪器_产品中心

产品描述：
KSW-VSG03B 覆盖 4kHz ～ 7.5GHz 频率范围，具备优异的矢量调制性能，其内置基带信号发生器设置简单、性能灵活，调制样式多，还可以根据用户需要编辑、下载配置所需要的波形，进行各种复杂信号模拟。具备最大 400MHz sample rate，可满足大带宽信号模拟需求。无论是连续波还是矢量调制信号，信号质量优异，既是理想的本振源和时钟源，也是高性能的复杂矢量调制模拟仿真信号源。广泛用于移动通信系统测试、高性能接收机测试和元器件参数测试等方面。

产品特点产品参数相关产品

产品特点

频率范围： 4kHz~7.5GHz
内置宽带基带信号发生器，支持 ARB 模式
客户端主控软件可以产生 PSK\MSK\APSK\QAM\ 等常用数字调制信号
高频谱纯度、大动态范围信号输出，适合高精度频谱和调制测量
采用小型化 1U 设计，特别适合空间紧凑的生产线使用

产品参数

内部基带：600MHz I/Q sample rate
最大射频带宽：400MHz
波形长度：最大 1GSample
频率切换时间：≤4ms
杂散抑制：≤-58dBc
谐波抑制：≤-30dBc
EVM：< 0.5% @ 典型值,5G NR,FR1,100MHz
ACPR: <-68dBc@WCDMA 64 DPCH, 1.8~2.2GHz；
<-54dBc@5G NR, FR1
带内平坦度：＜ ±0.4dB@BW ＜ 200MHz
频率基准老化率：≤1*10-7/年；≤1*10-9/日
校准后初始频率准确度：≤1*10-8
相位噪声：
1)< -110dBc@F = 1GHz， 100Hz SSB
2)< -129dBc@F = 1GHz， 1kHz SSB
3)< -140dBc@F = 1GHz， 10kHz SSB
4)< -141dBc@F = 1GHz， 100kHz SSB
5)< -141dBc@F = 1GHz， 1MHz SSB
6)< -150dBc@F = 1GHz， 10MHz SSB
脉冲调制：开 / 关比＞ 80dB，上升 / 下降时间＜ 10ns
最小脉冲宽度：20ns
输出功率分辨率：0.01dB
输出功率精度：< 0.3dB@ Pout ≥-40dBm
输出功率动态范围：
1)-100～+16dBm(PEP)@4kHz＜Fc≤10MHz
2)-120～+20dBm(PEP)@10MHz＜Fc≤100MHz
3)-120～+22dBm(PEP)@100MHz＜Fc≤6GHz
4)-120～+20dBm(PEP)@6GHz＜Fc≤7.5GHz
支持触发输入输出 , 内部参考输出：10MHz，100MHz
外部参考输入范围：1~100MHz
外部控制接口：LAN，SCPI 指令
尺寸 ( 长 * 宽 * 高 cm)： 33*23*6(长*宽*高，cm)
