产品描述：

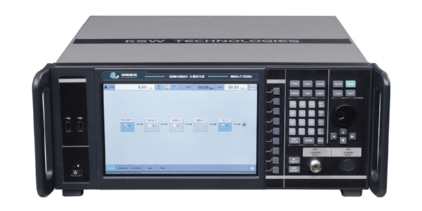

KSW-VSG03 型射频信号发生器覆盖 4kHz ～ 7.5GHz 频率范围，具备优异的矢量调制性能，其内置基带信号发生器设置简单、性能灵活，调制样式多，还可以根据用户需要编辑、下载配置所需要的波形，进行各种复杂信号模拟。具备最大 800MHz sample rate，可满足大带宽信号模拟需求。无论是连续波还是矢量调制信号，信号质量优异，既是理想的本振源和时钟源，也是高性能的复杂矢量调制模拟仿真信号源。广泛用于移动通信系统测试、高性能接收机测试和元器件参数测试等领域。

产品特点产品参数相关产品

产品特点

主要特点

频率范围： 4kHz~7.5GHz
矢量幅度误差极小
内置宽带基带信号发生器
基带集成PSK\MSK\APSK\QAM\等常用数字调制信号
提供多种重要的数字通信标准波形发生软件，支持自定义的波形文件
高频谱纯度、大动态范围信号输出，适合高精度频谱和调制测量

软件功能

LTE信号发生软件

1)具备上/下行 TDD/FDD信号发生功能

2)具备LTE一致性测试定义的上下行RMC、TM测试信号发生功能

3)具备用户自定义信号功能：可配置LTE各个物理信道的时频资源和调制参数，包括上行PRACH、PUCCH、PUSCH，下行PBCH、PDCCH、PDSCH、PMCH、PHICH、PCFICH

4)具备SS和各种RS配置功能

5)具备PUCCH format 1/1a/1b，format 2/2a/2b配置功能

6)具备PDSCH、PUSCH MCS配置功能，最大支持64QAM

7)具备用户自定义信源功能、信道编码开/关功能、交织/非交织功能

8)具备调制参数配置功能：可以根据用户需要配置载波频率、系统带宽、滚降系数、归一化采样率等

9)具备信噪比设定功能：可以自定义设定载噪比C/N

10)具备波形文件生成功能

移动通信 NR信号发生软件

1) 具备上/下行 TDD/FDD信号发生功能，具备cmw/mmw信号发生功能

2)具备TS38.141定义的上下行FRC、TM测试信号发生功能

3)具备用户自定义信号功能：可配置NR各个物理信道的时频资源和调制参数，包括上行PRACH、PUCCH、PUSCH、SRS，下行PBCH、PDCCH、PDSCH、CSI

4)具备SSB pattern和PDCCH聚合级别，以及各种RS配置功能

5)具备PUCCH format 0/1/2/3，format A0/A1/A2/A3，format B1/B2/B3/B4，format C0/C2配置功能

6)具备PDSCH、PUSCH MCS配置功能，最大支持256QAM

7)具备NR Numerology Mode、BWP和CORESET配置功能

8)具备调制参数配置功能：可以根据用户需要配置载波频率、系统带宽、滚降系数和归一化采样率等

9)具备信噪比设定功能：可以自定义设定载噪比C/N

10)具备波形文件生成功能

11)支持目标轨迹设定

WiFi信号发生软件

1)支持802.11ax SU/EXT-SU/MU，具备STBC、DCM功能，支持High doppler模式

2)支持802.11n/ac OFDM Non-HT/HT/VHT，具备STBC功能

3)支持802.11p、802.11b/g DSSS、802.11a/g/j OFDM

4)具备调制参数配置功能：可以根据用户需要配置载波频率、系统带宽、滚降系数和归一化采样率等

5)具备Packets number、Idle time、Window transition time设定功能

6)具备自定义滤波器功能

7)具备信噪比设定功能：可以自定义设定载噪比C/N

8)具备波形文件生成功能

产品参数

频率可选：4kHz~6GHz ，4kHz~7.5GHz
内部基带：800MHz I/Q sample rate
最大射频带宽：500MHz
波形长度：最大2G Sample
杂散抑制：≤-58dBc
谐波抑制：≤-30dBc
EVM：< 0.5% @典型值,5G NR,FR1,100MHz
ACPR: <-68dBc@WCDMA 64 DPCH, 1.8~2.2GHz
<-54dBc@5G NR,FR1
带内平坦度：＜±0.5dB@BW＜200MHz
频率基准老化率：≤1*10-7/年；≤1*10-9/日
校准后初始频率准确度：≤1*10-8
相位噪声：
1) < -110dBc@F = 1GHz， 100Hz SSB
2) < -129dBc@F = 1GHz， 1kHz SSB
3) < -140dBc@F = 1GHz， 10kHz SSB
4) < -141dBc@F = 1GHz， 100kHz SSB
5) < -141dBc@F = 1GHz， 1MHz SSB
6) < -150dBc@F = 1GHz， 10MHz SSB
脉冲调制：开/关比＞80dB，上升/下降时间＜10ns，最小脉冲宽度：20ns
输出功率分辨率：0.01dB
输出功率精度：< 0.4dB@Pout ≥-40dBm
输出功率动态范围：
1) -100～+16dBm(PEP)@4kHz＜Fc≤10MHz
2) -120～+20dBm(PEP)@10MHz＜Fc≤100MHz
3) -120～+24dBm(PEP)@100MHz＜Fc≤6GHz
4) -120～+22dBm(PEP)@6GHz＜Fc≤7.5GHz
支持触发输入输出
内部参考输出：10MHz，100MHz
外部参考输入范围：1~100MHz
外部控制接口：LAN，SCPI指令
尺寸：19寸4U上架规格（长宽高：48.5*43.5*19.3，cm，重量：≤19kg）
