R&S®SMW200A 矢量信号发生器

产品描述：
性能和功能要求因测试装置和应用而异。R&S®SMW200A 能够非常出色地满足各种要求，树立了信号发生器的新标杆。R&S®SMW200A 性能优异，能够在组件、模块和完整基站等各类被测设备的开发和验证应用中轻松生成合适的测试信号。R&S®SMW200A 采用灵活的模块化设计，能够根据应用需求装配合适的选件。仪器支持所有配置，包括经典的单通道矢量信号发生器和多通道 MIMO 接收机测试仪。

产品特点产品参数相关产品

产品特点

主要特点

频率最高达 67 GHz（双通道：最高 44 GHz）
2 GHz 调制带宽
集成式衰落，最高 800 MHz 带宽和 8x8 MIMO
符合所有主要数字通信标准的信号生成
高级 GNSS 和雷达模拟器

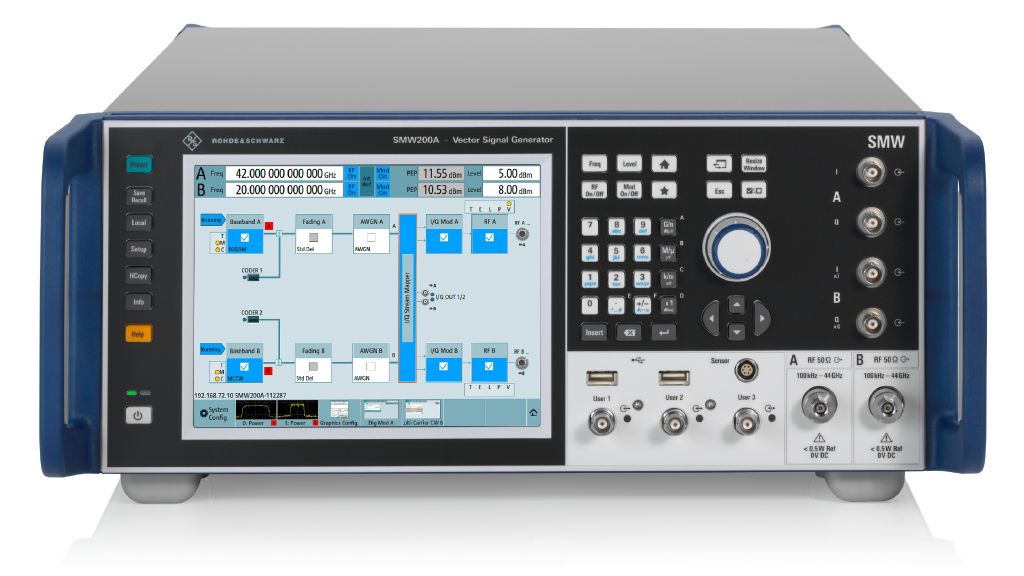

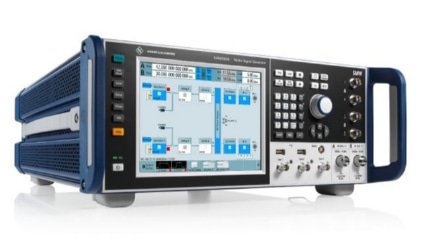

R&S®SMW200A，带两个最高 44 GHz 射频通道

矢量信号发生器频率高达 67 GHZ

单通道和双通道 R&S®SMW200A 的频率范围分别高达 67 GHz和 44 GHz。发生器还可以装配最多两个内部基带模块和四个衰落模拟器模块。基于此概念，单个装置中集成两个功能全面的矢量信号发生器，能够轻松创建复杂的信号场景。

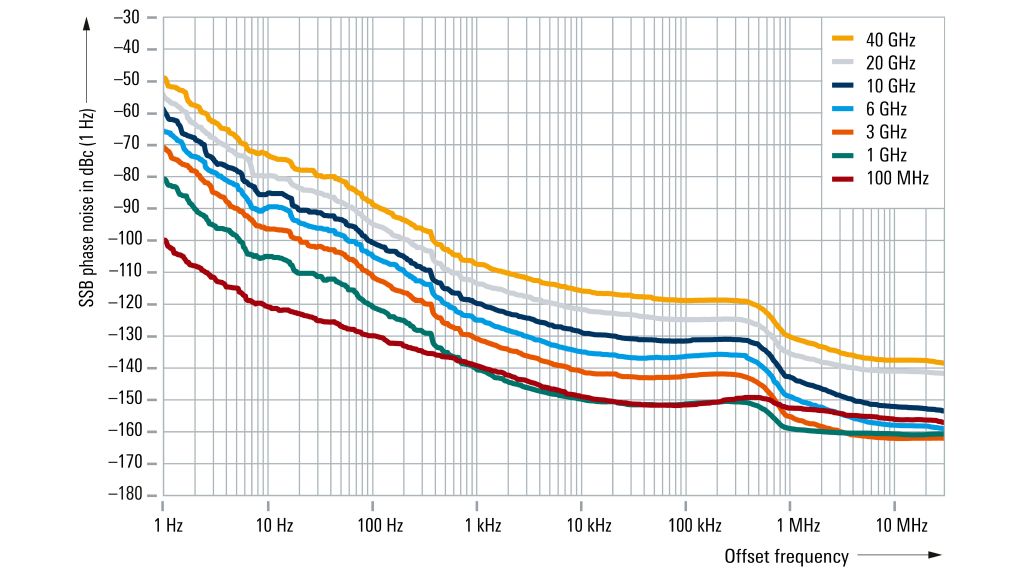

配备 R&S®SMW-B711 时测量的 SSB 相位噪声性能

出色的相位噪声性能

R&S@SMW200A 内置标准高端合成器，可提供出色的 SSB 相位噪声和非谐波性能。发生器提供多个低相位噪声选件，可进一步增强性能。R&SSMW-B711/B721 超低相位噪声选件可提供出色的相位噪声性能。R&SSMW200A非常适用于频谱纯度要求严格的测量应用。

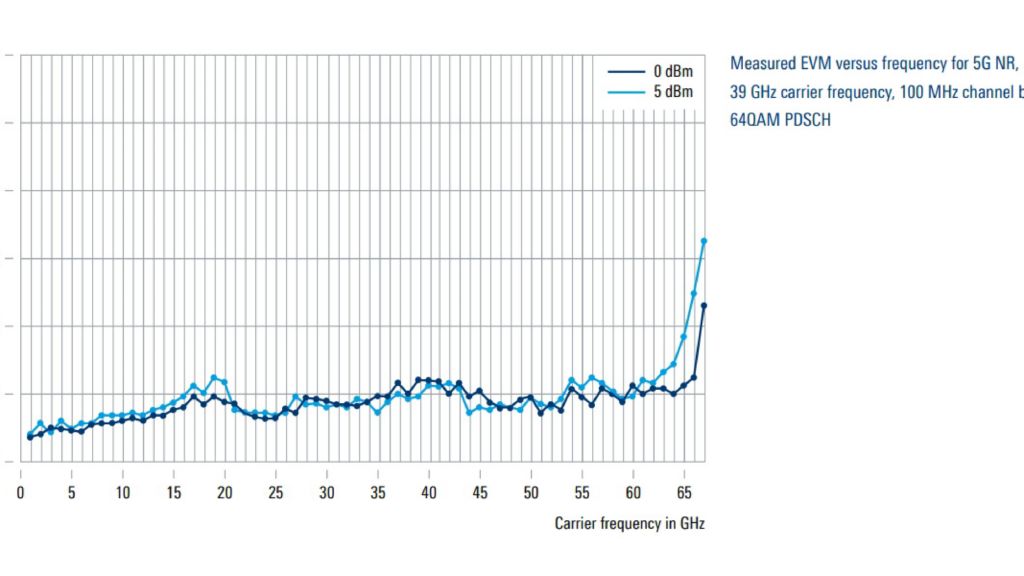

内部宽带基带用于测量 I/Q 调制频率响应

2 GHz 带宽，提供优异的调制特性

The wideband l/0 modulator with up to 2 GHz RF bandwidth covers all applications in itsfrequency range, including wireless communications, satellite communications and radarThe internal baseband can generate signals with a maximum 2 GHz RF modulationbandwidth.

State-of-the-art D/A converters and excellent RF chain design ensure exceptional modulationfrequency response of < 0.4 dB over 2 GHz bandwidth with excellent EVM performance. TheR&SeSMW200A generates 5G NR signals (100 MHz channel bandwidth, 64QAM, 3.4 GHzcarrier frequency) with an EVM of 0.1% (meas.), or WLAN IEEE802.11be signals (320 MHz.7 GHz carrier frequency) with an EVM of -53 dB(meas.).

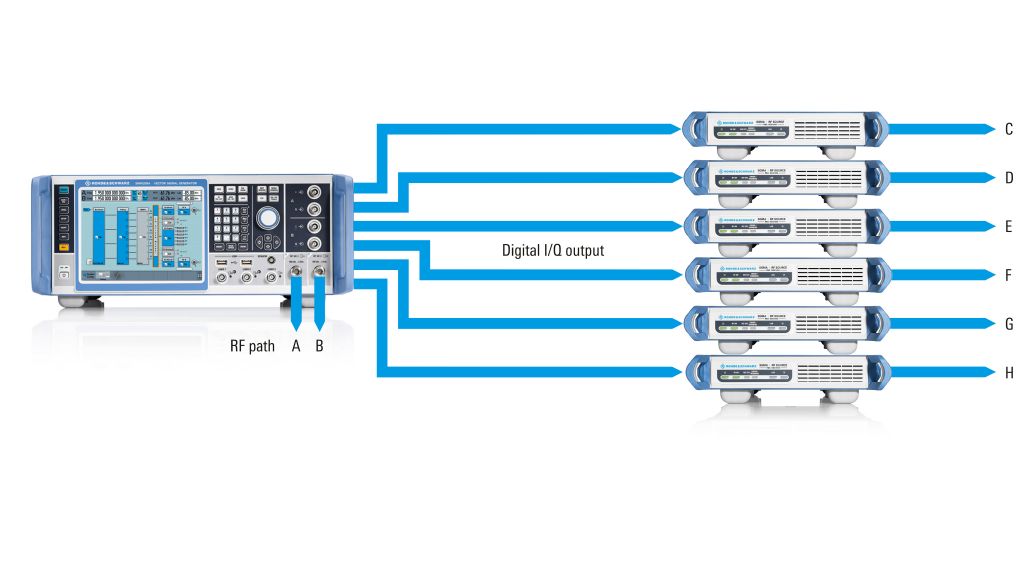

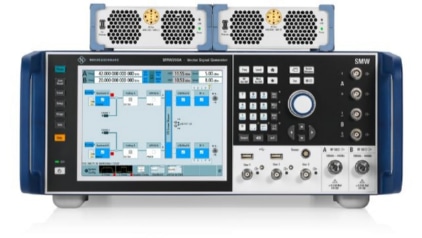

4x8 MIMO 设置，8 个射频输出

支持 MIM0 和集成式衰落

R&.S@SMW200A 具备集成式通道仿真功能，衰落带宽最高为800 MHz。适用于所有主要标准的衰落剖面均已预设。发生器具有最多 64 个衰落通道，能够单机配置 2x2、3x3、4x4、8x44x8 和 8x8 等所有重要的 MIMO 衰落场景。发生器还支持聚合最多八个载波，并能够连接SGT100A 信号发生器模块以提供最多八个射频通道。

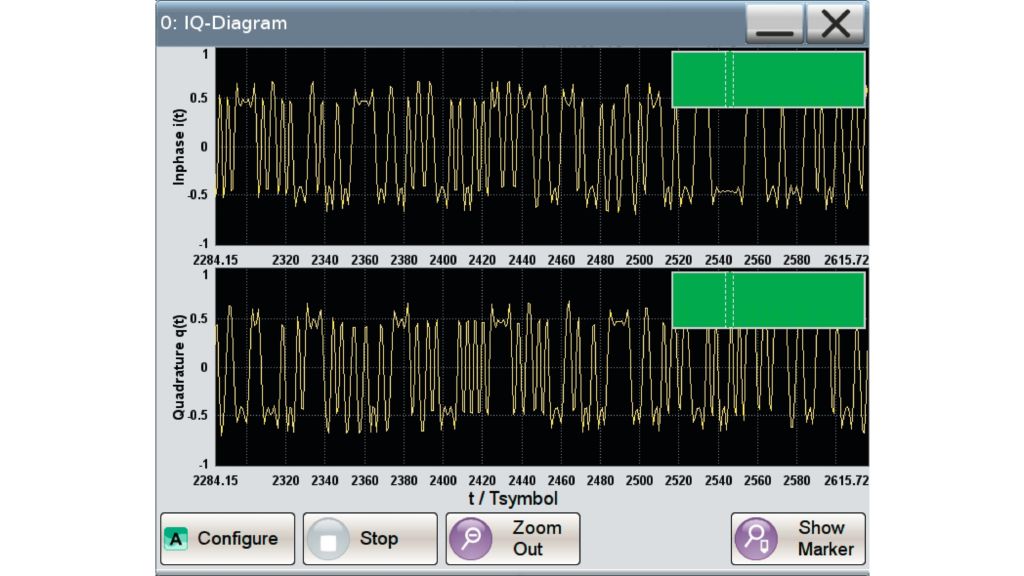

以图形方式实时监控信号

特别的可用性特性

R&.S@SMW200A 内置的图形功能可实时显示生成的信号。用户可以选择显示类型，例如 I/0 样本与时间、频谱、矢量图或互补累积分布函数(CCDF)。R&SISMW200A 还提供一个带代码生成器的 SCPI 宏记录器，可以记录所有的手动操作步骤，进而使用远程控制序列生成文件。仪器提供集成式代码模板，以便直接生成适用于 MATLAB8、CVl或 Pvthon 的可执行代码。
