R&S®NRT2 功率反射计

产品描述：
定向功率探头可在操作条件下测量前向和反向功率。安装、维修和监测发射机、天线与射频发生器时，需要执行这些测量。R&S®NRT 系列包括 R&S®NRT2 功率反射计和各种 R&S®NRT-Zxx 定向功率探头。反射计具有丰富的测量功能和一流精度，可用于研发和生产应用。

产品特点产品参数相关产品

产品特点

主要特点

简单的触摸屏操作
同时显示前向和反向功率
模拟柱状图和自动定标
直观监测限值
完全兼容之前型号的代码

简单的触摸屏操作

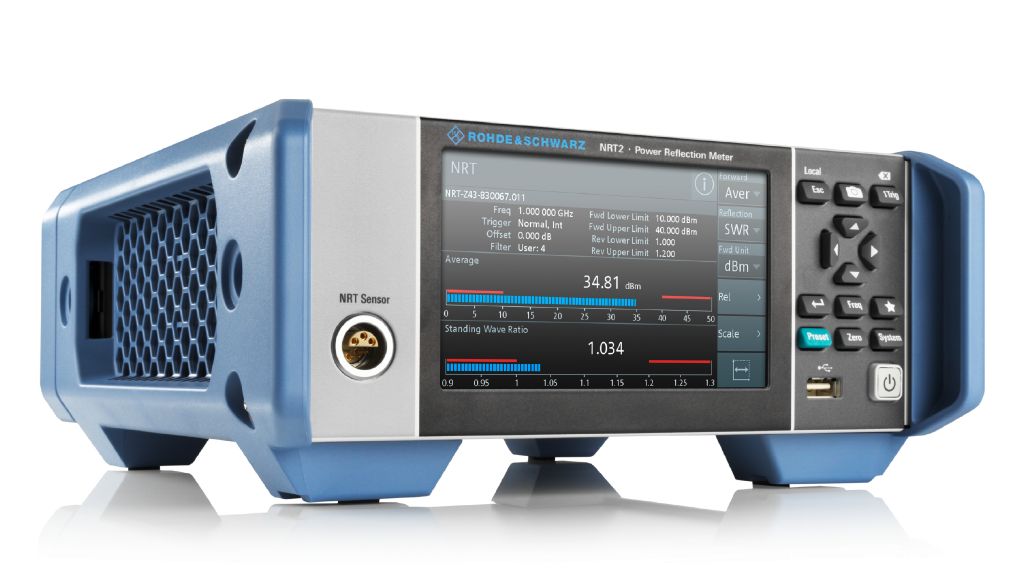

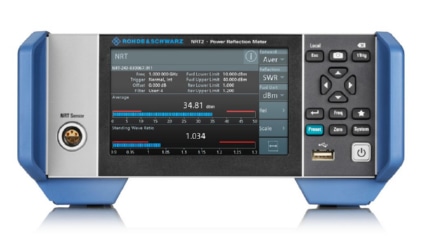

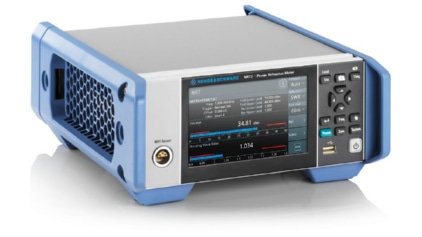

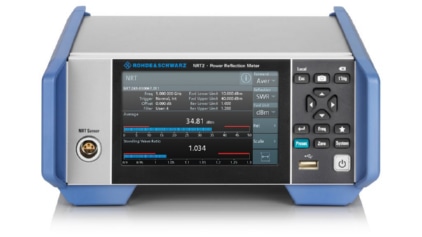

R&S®NRT2 基本单元结构紧凑，并采用智能菜单和先进的 5" 触摸屏，操作非常简单。用户可以在顶层菜单中切换重要测量，还可以在结构清晰的子菜单中设置其他参数。用户可以一键使用重要功能，例如设置频率、调零和创建截图。

同时显示前向和反向功率

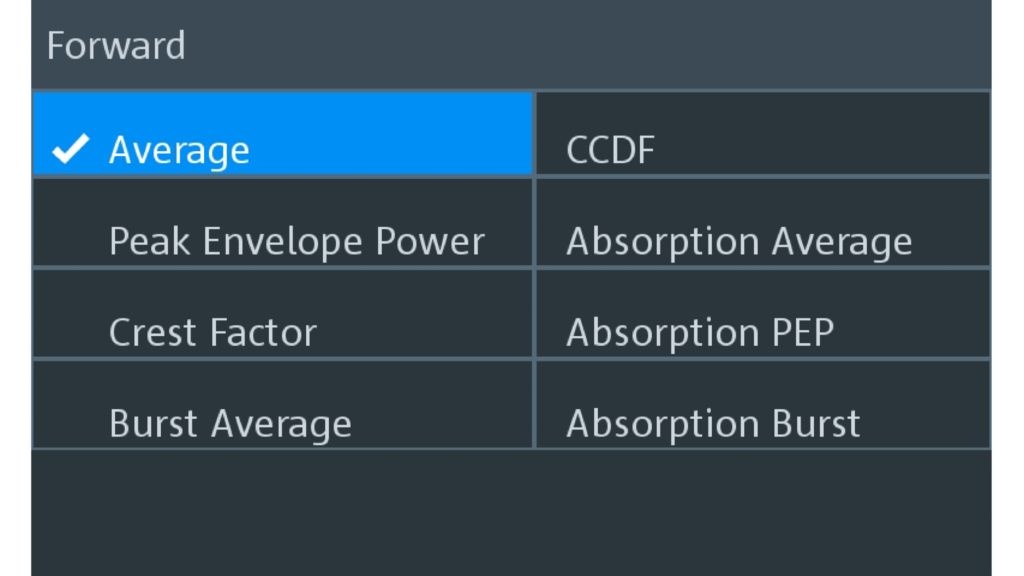

R&S®NRT-Zxx 定向功率探头可同时测量前向和反向功率，并计算负载匹配等其他参数。之后，R&S®NRT2功率反射计可同时显示一个前向参数和一个反向参数。调制信号的幅度分布 (CCDF) 等计算结果也可显示。

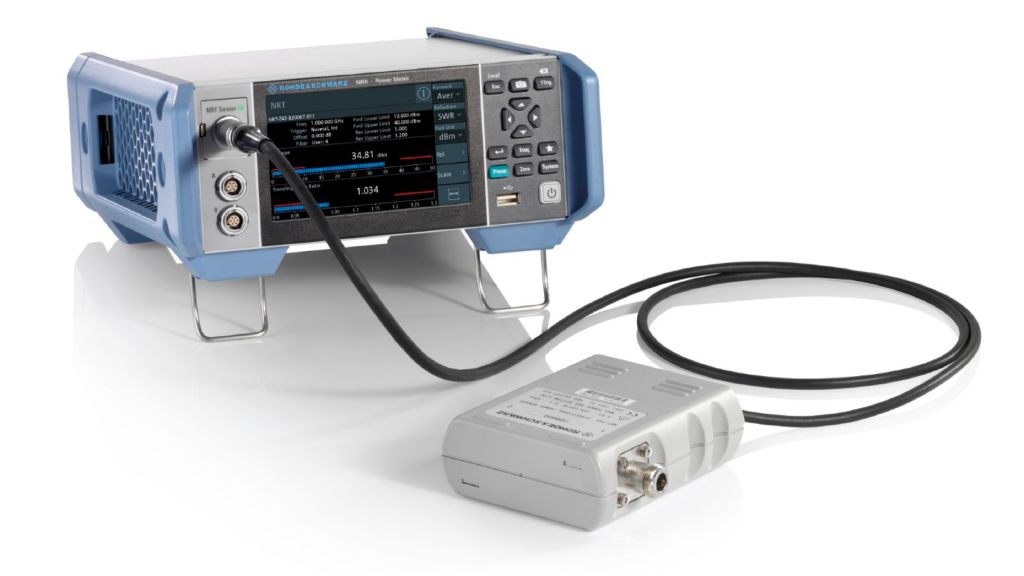

R&S®NRT 系列

多种探头型号

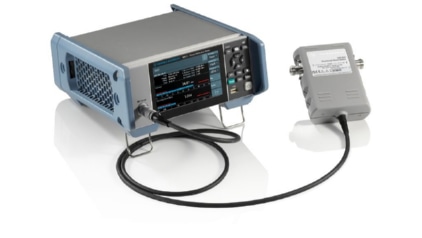

定向功率探头可在操作条件下测量前向和反向功率。安装、维修和监测发射机、天线与射频发生器时，需要执行这些测量。R&SNRT系列包括 R&SNRT2 功率反射计和各种 R&S@NRT-Zxx 定向功率探头。

nrx-power-meter-application-image-rohde-schwarz_200_1562_1024_576_1

模拟柱状图和自动定标

直观监测限值

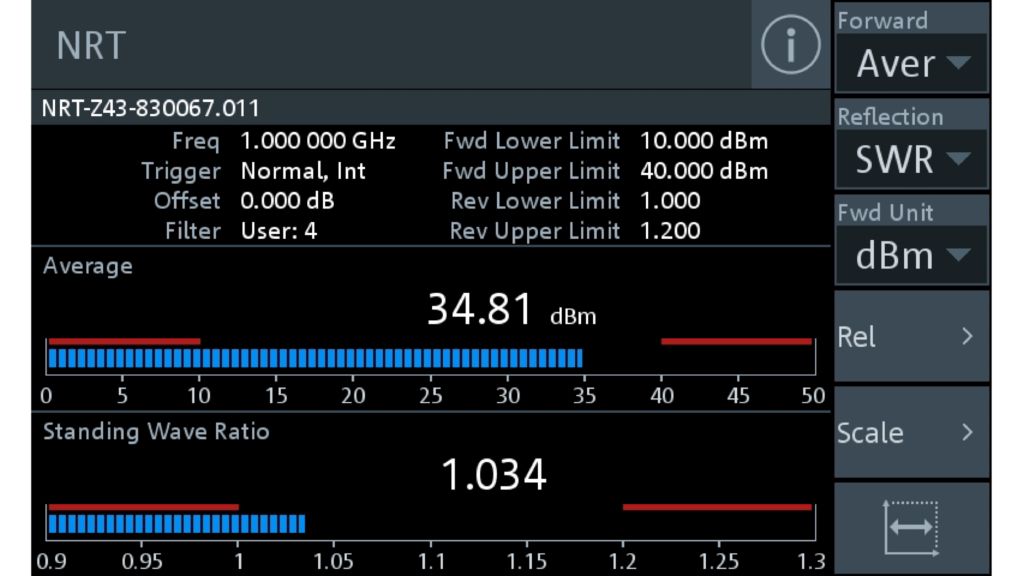

测量结果可以数值或模拟柱状图的方式显示。为了定义模拟测量范围，用户可以一键启动自动定标功能。模拟柱状图的刻度将根据测量信号进行优化调整。用户能够直观地监测每次测量。超出定义的限值范围的数值以红色高亮显示。模拟柱状图还通过图形方式以红色显示定义的限值。

nrt2-power-reflection-meter-screenshot-rohde-schwarz_200_13315_1024_576_6

完全兼容之前型号的代码

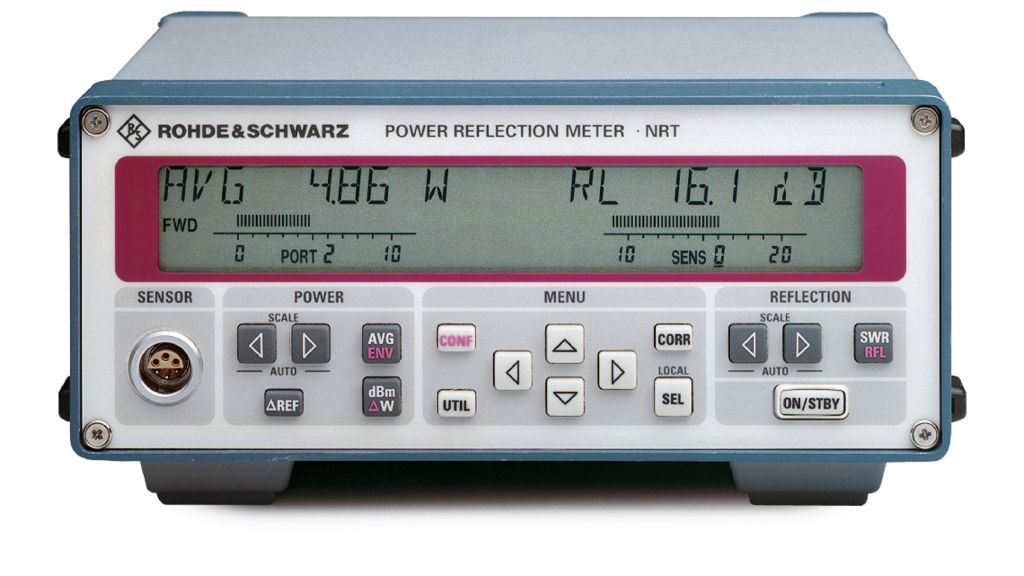

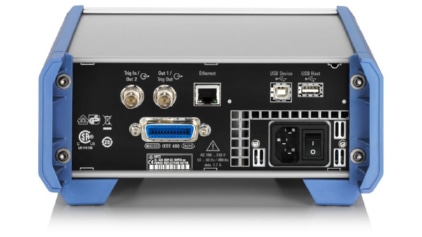

R&S®NRT2 的远程命令与之前 R&S®NRT 型号的命令集完全兼容。这确保能够简单地更换设备和集成到现有系统（无需再做编程）。R&S®NRT2 功率反射计可通过 USB 或 LAN 远程控制。R&S®NRT2-B8 选件增加了 GPIB (IEEE 488) 远程控制功能。

nrt2-power-reflection-meter-front-low-rohde-schwarz_200_11906_1024_576_3

产品参数

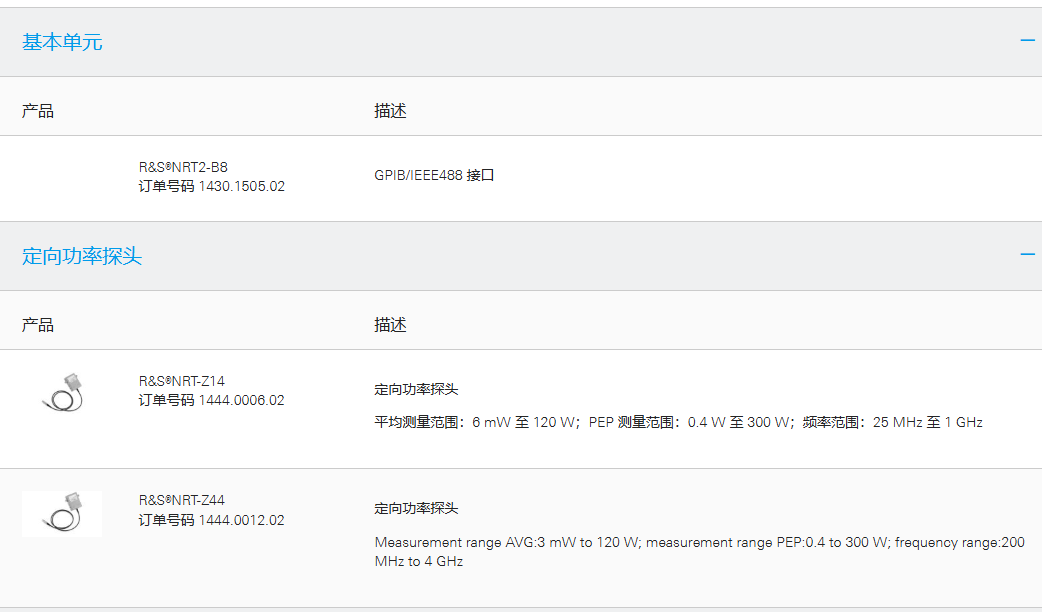

硬件选件
