产品描述:

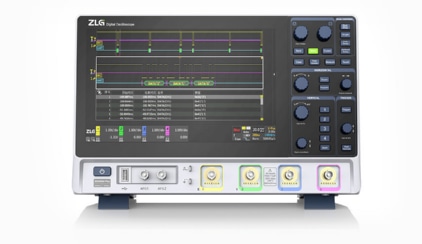

汽车电子、医疗器械、轨道交通等专业领域,对产品可靠性要求非常高,需要严格测试供电系统、控制系统、执行系统中的多种复杂信号。 ZDS5000专业分析型示波器拥有强大波形捕获、数据挖掘能力,结合电源分析、环路分析、时序分析等全面的智能分析功能,帮助工程师加快产品调试进度。

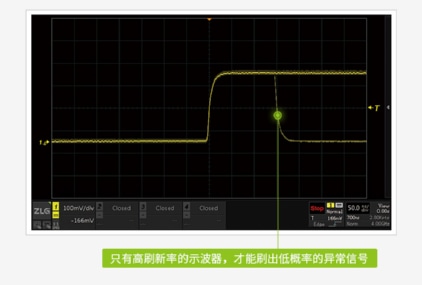

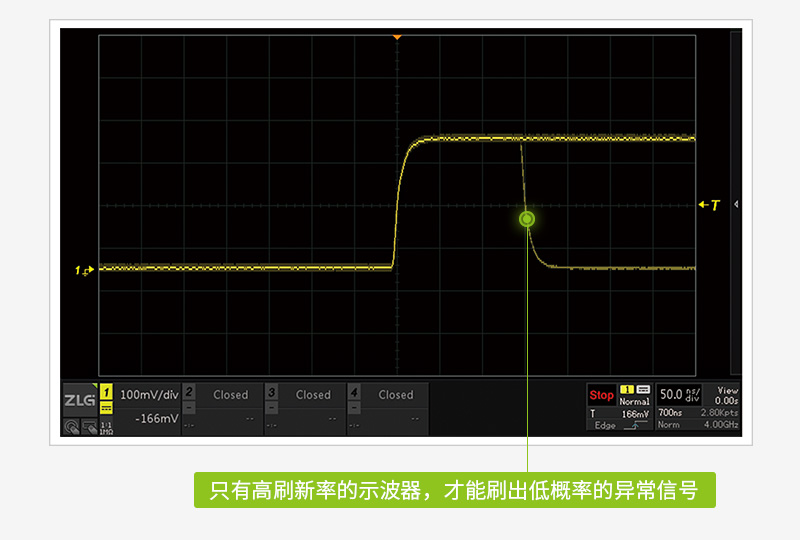

100万次/秒波形刷新率,快速发现异常信号
示波器波形刷新率越高,死区时间就越短,可以更快发现偶发性的异常信号。ZDS5054Pro示波器突破100万次/秒波形刷新率,让工程师快速发现异常信号。

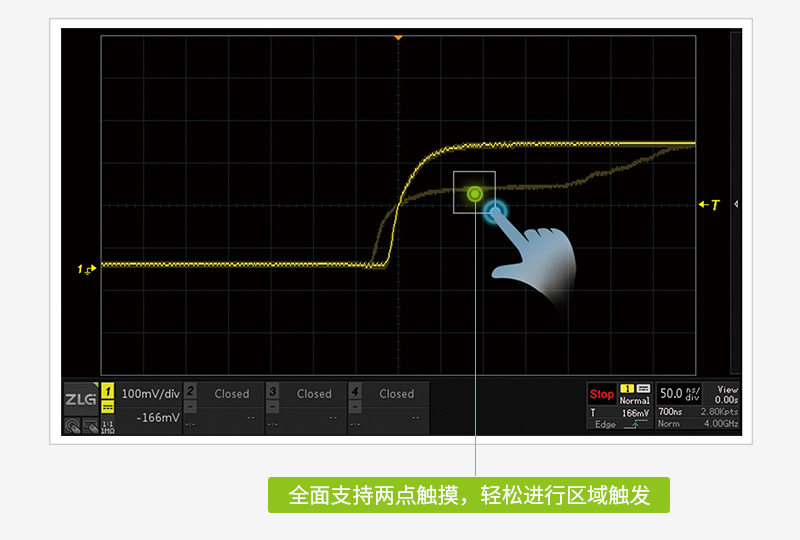

丰富的触发方式,灵活捕获信号
标配13种基本触发,33种协议触发,创新的模板触发,帮助工程师采用灵活地捕获所需信号。

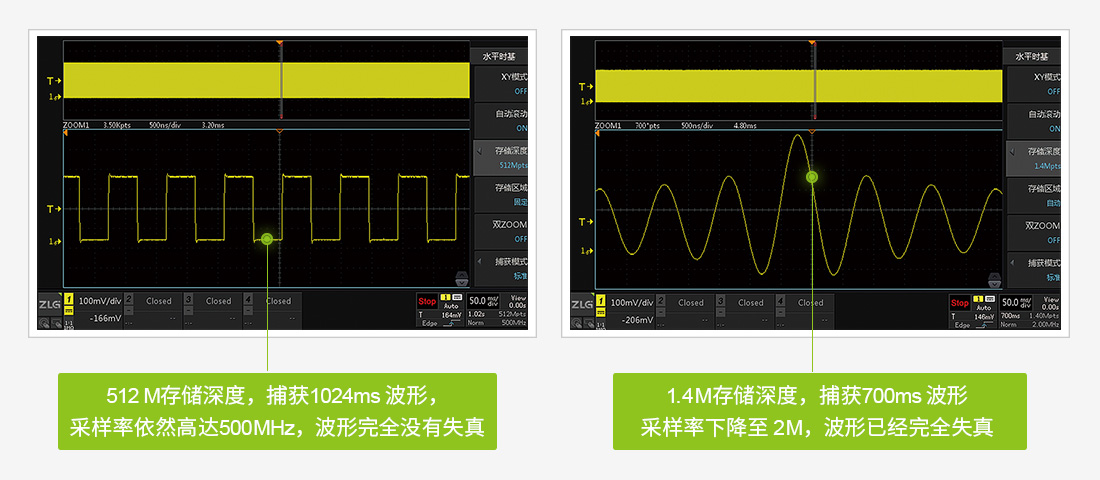

512Mpts存储深度,捕获长时间波形不失真
存储深度=采样率×采样时间
如果存储深度不足,高采样率的情况下只能捕获一小段波形,ZDS5054Pro标配512M超大存储深度,捕获1024ms波形的情况下,依然可以保持100M/s采样率。

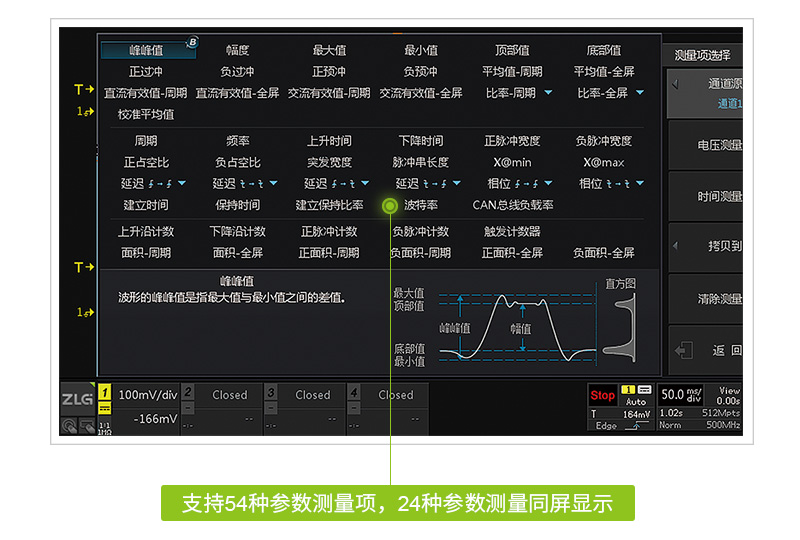

参数测量,快速判断异常
支持54种参数的全屏测量统计,通过FPGA并行计算全部波形的最大值,最小值,平均值,标准差,最多可同时显示24种参数,计算全程仅需1秒钟。

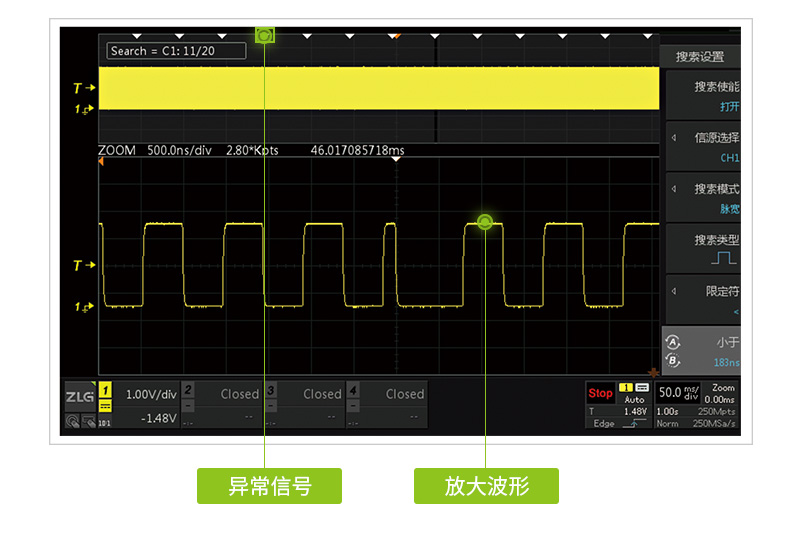

波形搜索,快速定位异常
支持边沿、脉宽、欠幅、上市/下降时间、周期/频率等多种搜索条件,基于全硬件加速搜索算法,仅需1秒即可从海量波形中快速定位符合搜索条件的波形,自动标记使异常信号一览无余。
