产品描述:

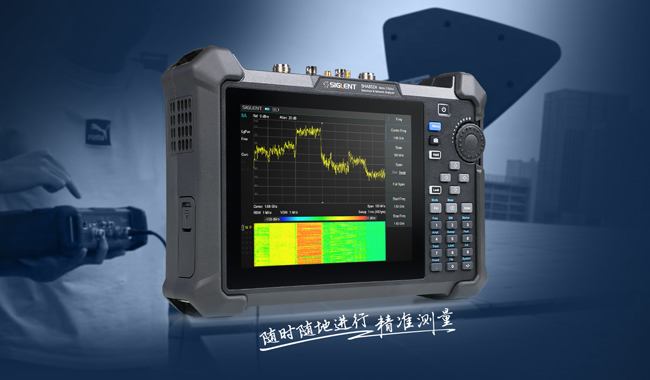

形态更轻盈,多场景适用

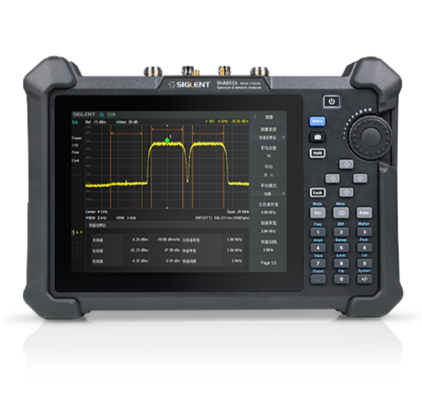

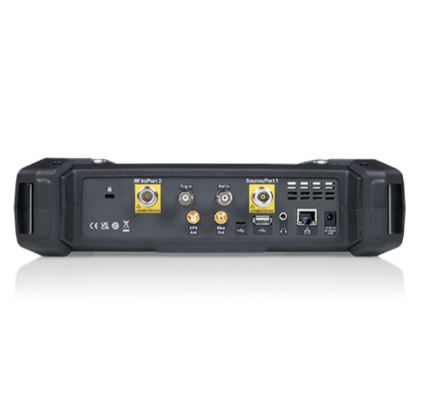

SHA850A系列手持式频谱分析仪频率范围 9 kHz~7.5 GHz,机身更轻盈,适合外出携带、手持操作,采用续航长达4小时的电池供电,并且可配置GPS定位功能,能满足各种场景下的现场测试,如通信基站,汽车OTA测试,频谱监测等。
主要特性

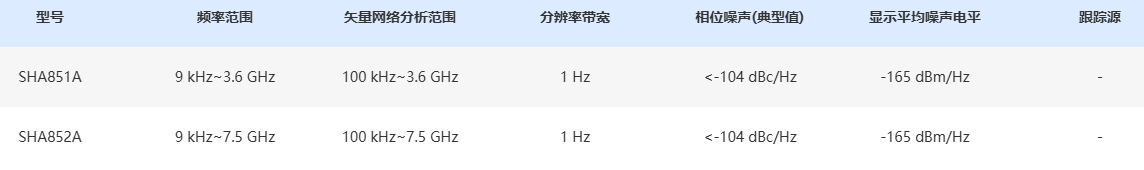

频谱分析频率范围:9 kHz - 3.6GHz / 7.5 GHz
天线和电缆测量频率范围:100 kHz - 3.6GHz / 7.5 GHz
显示平均噪声电平 DANL 低于-165 dBm/Hz
单边带相位噪声低于-104 dBc/Hz, 1 GHz 偏移 10 kHz
全带宽独立信号源和前置放大器
典型工作时间 4 小时,净重3.2 kg

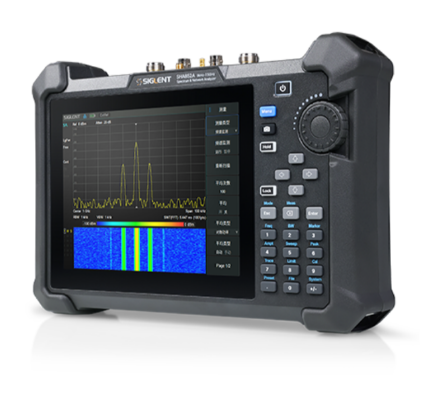

形态更轻盈,多场景适用
采用高集成度设计,可进行信号频域分析,陆地移动电台,无线数据网络测量,线缆、天线、器件测试,EMI干扰等测试。并且其射频性能优异,DANL低至-165 dBc/Hz,可有效识别小信号,单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset,媲美台式频谱分析仪。

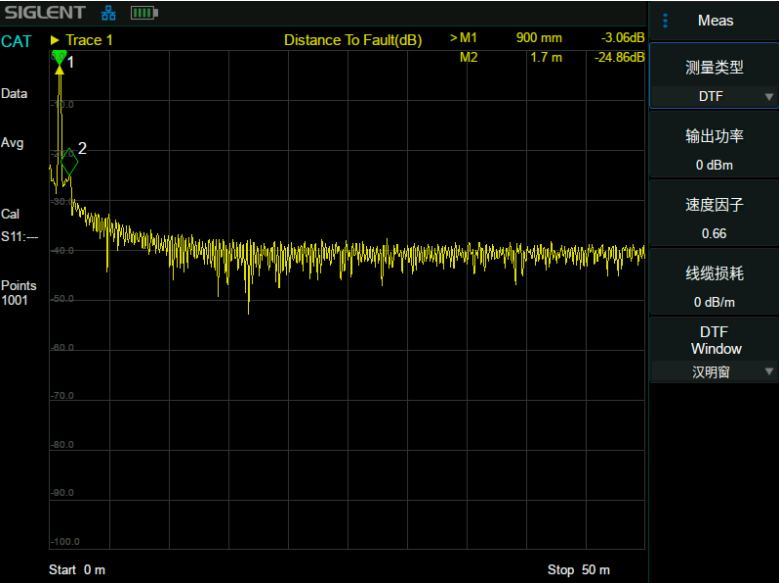

电缆和天线测试模式
电缆和天线分析仪模式下可测量的频率范围为100 kHz~3.6 GHz;
支持故障点距离(DTF)、时域反射计(TDR) 、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量功能。

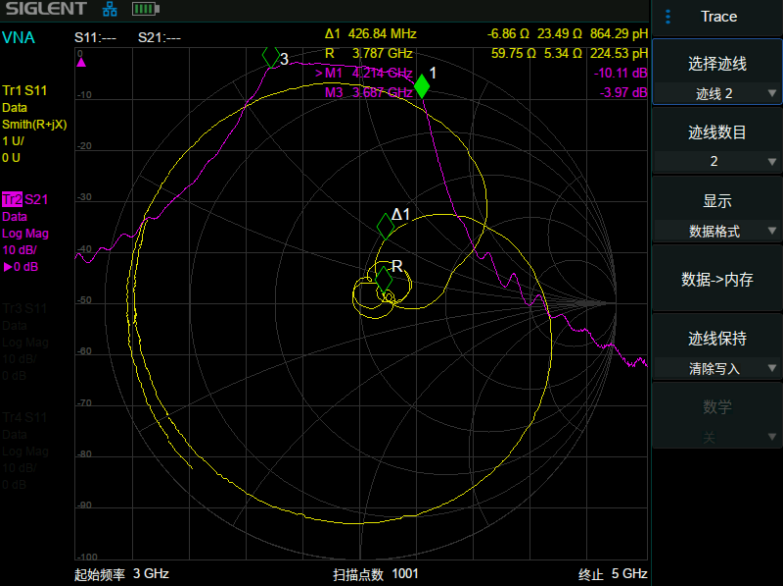

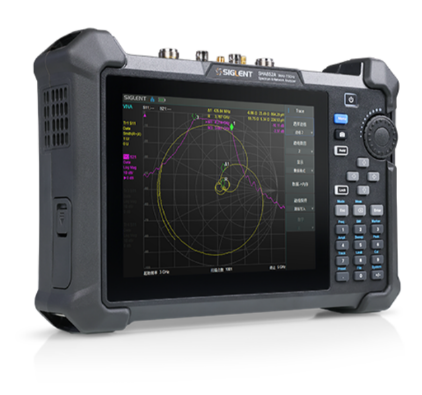

矢量网络分析模式
支持幅度和相位响应同时测量,矢量S11和S21参数同时测量;
显示反射/传输系数,回波/插入损耗,相位,群时延,驻波比,Smith圆图,极坐标圆图等多种格式。
