产品描述：

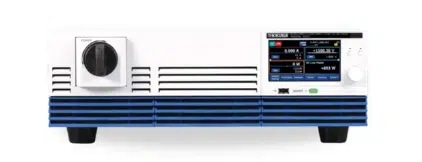

3U 尺寸的机箱中实现了 20kW 的大功率输出。不仅支持 1500V 的高电压，1 台设备还可应对动力、再生双方向。为高功率化的电气和电子设备提供新的电源测试环境。另外，还搭载了丰富的模拟、数字、通信接口，可在研究、开发、制造等各种场景下进行应用! 是支撑先进技术进步的新一代双向直流电源。

产品特点产品参数相关产品

产品特点

输出功率范围2~3倍的功率型动作
上升沿/下降沿时间实现高速
对容量性负载具有很高的动作稳定性
可根据目的、用途优化、选择的响应速度
Max可25 台、500kW 并联运行
序列机能
脉冲功能/信号功能
回馈功能(实验室内)可为碳中和做出贡献
电源输入的选择
搭载触摸屏显示器

SEAM 模式

搭载了不变更电压值即可使电流双向流动的 SEAM 模式。适于对蓄电池进行充电和放电。能够抑制在充放电转变后切换动作模式时容易发生的电流的过冲和下冲。

DC SEAM

可变内阻功能

在恒压动作状态下，以设定的电阻值为基准，使输出电压值随输出电流值而变化的功能。可以简易地模拟二次电池、连接线束等的内部电阻。

内部电阻可变功能

I-V 特性功能

通过在 I-V 特性上注册多个任意点，可以为每种 CC 和 CV 工作模式设置任意的 I-V 特性。由于可以注册 3 到 100 个任意点，因此可以模拟充电电池等的 I-V 特性。

I-V 特性功能

高温下也放心、可靠的坚韧性能

动作温度为 0°C〜 50°C的坚韧性能。由于装置的组装等，即使在环境温度严苛的环境下也能充分发挥性能。

５０度

放心的保护功能

OVP(过电压保护)
UVP(低电压保护)
WDOG(通信异常保护)
OPP(过功率保护)
OCP(过电流保护)
EXT LOW(外部输入报警检测)

优先动作模式

输出开启时，可以设定以恒压 (CV)、恒流 (CC)、恒功率 (CP) 的任意一种动作模式输出。在连接电池和电源等的情况下，设为 CC 模式优先可以防止过冲。

外部控制功能

通过后面板的 EXT CONT 连接器，可以从外部设备控制 PXB 系列。通用数字输入端子和通用数字输出端子可以分配任意的功能，因此很容易构建与其他测量设备组合的系统。

数字输入输出标准支持 NPN / PNP 两种类型的 PLC。因为模拟输入输出标准与输出端子绝缘，所以通过 PLC 安全地进行模拟控制。

外部控制功能

产品参数

项目	PXB20K-50	PXB20K-250	PXB20K-500	PXB20K-1000	PXB20K-1500
额定功率	±20000 W	±20000 W	±20000 W	±20000 W	±20000 W
额定电压(拉电流)*1	0 V〜50 V	0 V〜250 V	0 V〜500 V	0 V〜1000 V	0 V〜1500 V
动作电压(灌电流) *2	3 V〜50 V	15 V〜250 V	10 V〜500 V	20 V〜1000 V	30 V〜1500 V
额定电流 *1	±800 A	±200 A	±120 A	±60 A	±30 A
