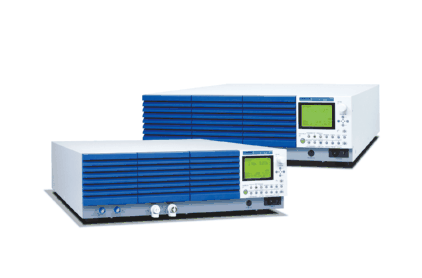

智能双极电源 PBZ系列

产品描述：
PBZ系列无需切换输出端子正负极性，是连续通过0点，正负极性双向可变的双极性方式直流稳定电源。采用“开关”+“线性”方式实现了轻量化，脉动噪声低，还能实现高速动作。通过4象限动作，既可供应(souce)也可吸收(sink)功率，可以驱动感性负载和容性负载。而且配备了信号发生功能，可以自由地生成波 形并设定时序。还配备了电源变动试验所需的同步运行功能和 扩展输出电流的并联运行功能。

产品特点 产品参数 相关产品

产品特点

波形生成功能

内置函数信号发生器!可以简单的使用任意波形来编制程序!

PBZ 系列，在正弦波，方波，三角波的基础上，内置 16 种波形元素。 因此，可以设定振幅，频率，初始相位，扫频，方波占空比。 可以很方便的对内置的 16 种波形元素进行任意的编辑，保存及调用。 而且，时序功能可以对各个波形从 1 Step 开始到 1024 Step 来设置 16 种程序。波形编辑需用专用软件 Wavy for PBZ。

kihonhakei-n

以灵活的波形生成方式拓宽应用范围

时序功能

使用脚本机能使时序控制更加方便!

时序控制由1024个step所组成。除正弦波，方波，三角波以外，还备有16种波形元素，可以组成1024 steps的任意时序控制波形。可以再现各种各样的波形模式。这些step所组成的单位由program所表示，Max可以做16组program。在时序控制中不但可以运行单一的program，也可任意打乱program的顺序进行测试。右图所示，1个program中使用了8个step，1024－8＝1016step，剩余1016step和15组program可进行使用。脚本是对设定的program顺序和循环次数进行设定的机能。1组脚本中Max可设定50行。但是在脚本中所有的program只能选择一种模式CC or CV。

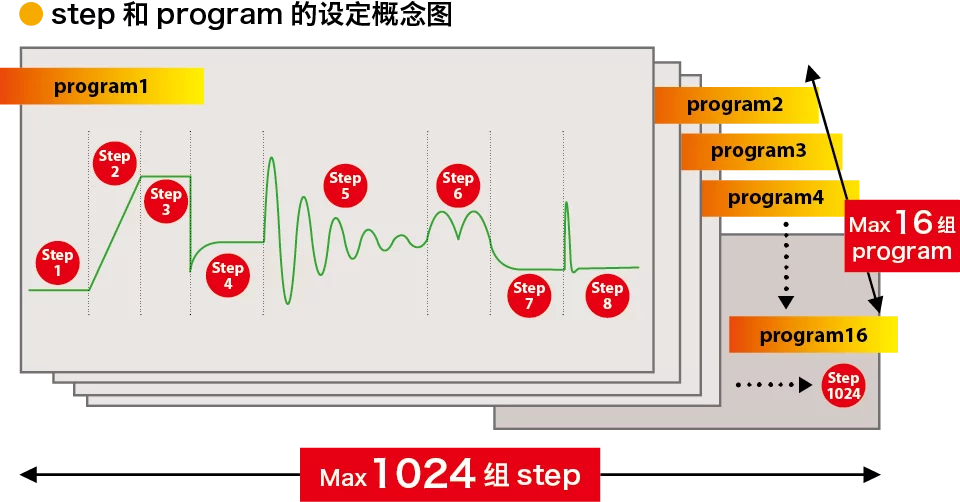

步骤和方案设置的概念图

步骤和方案设置的概念图

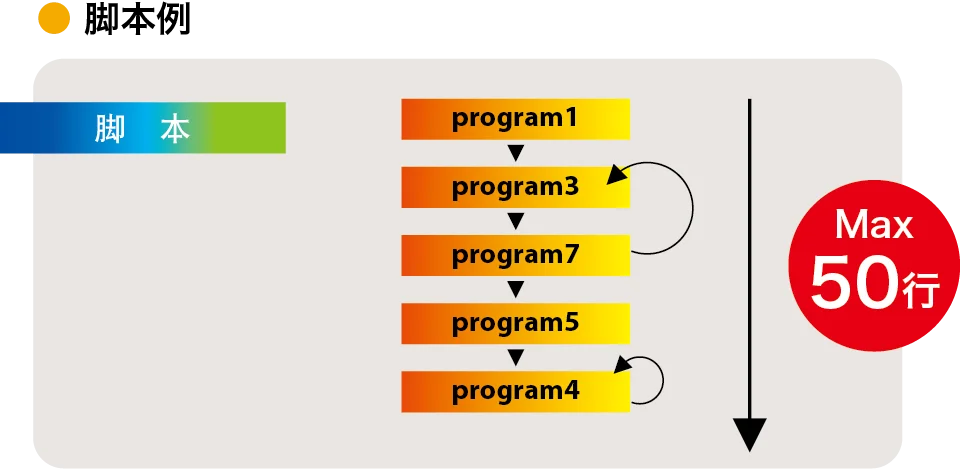

脚本示例

脚本示例

同步操作功能

就算使用时序功能也不会发生时间的偏差!

在使用多台 PBZ 时，每台同时使用时序机能也不会发生时间偏差的机能。 根据这个方法，就算多台设备长时间使用时序机能也不会发生时间的偏差。※ 启动时会发生 1μs 以下的延迟。

多路电源变动试验例

汽车是由蓄电池提供电力，通过“电”ON 的顺序 = 钥匙旋转的顺序 (+B → ACC → IG)，多项车载电器设备 ON 或 OFF。汽车内的电源环境具有很多如发动机启动时以及电路振动等不稳定因素，因此，要以这些因素假设电源的瞬间间断以及变动等情形，对各车载电器设备通道进行电源变动试验。

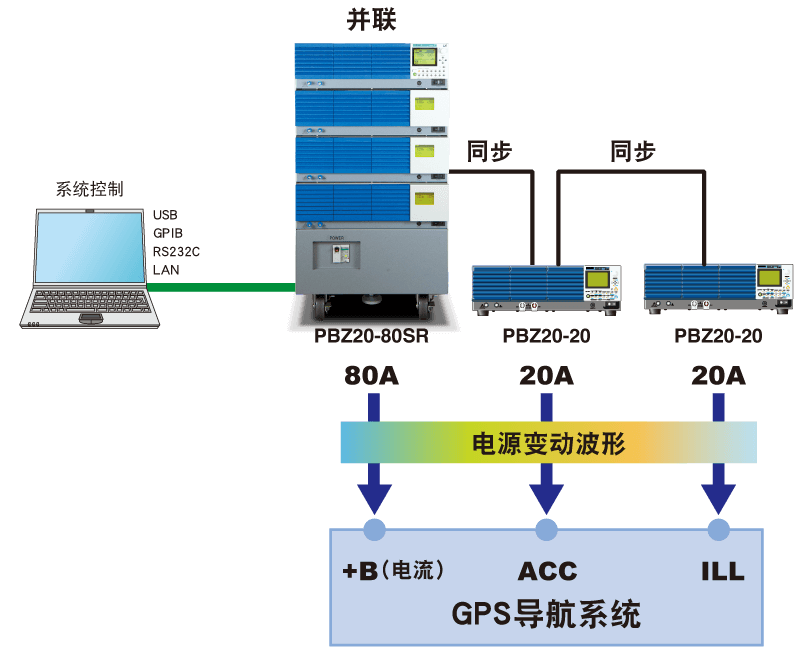

同步操作用例

GPS 导航系统为例

  • CH1:+B线
    蓄电池随时为时钟与内存提供电源。

  • CH2:ACC线
    通过点火装置开关的ACC接点，导航系统的电源ON。在此状态下可以进行导航设定、音乐欣赏等操作。

  • CH3:ILL线
    这是直接上拉(Pull-up)+B，IG，ACC的电源通道(ILL)。是备份用的电源通道。

汽车导航系统

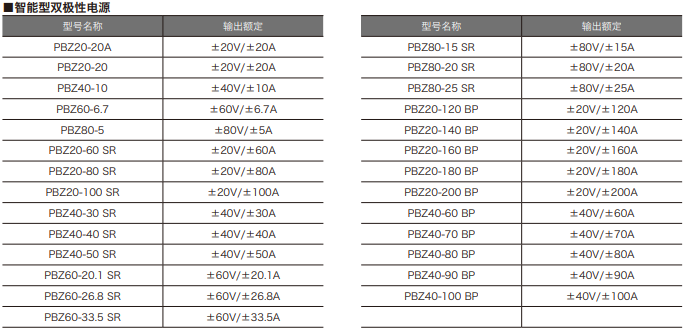

产品参数
