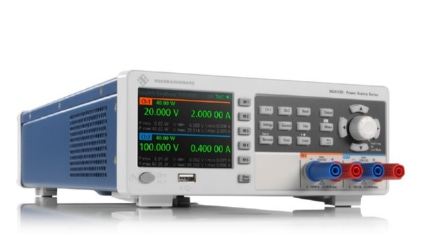

R&S®NGA100 电源系列

产品描述：
R&S®NGA100 线性直流电源体型小巧、使用简便，可用于不同的应用场景。所有型号都具备出众的回读准确性和低电流范围，适用于要求严苛的测量任务。仪器具备数据记录、任意波形、内置统计和远程感应功能，非常适用于各种台式应用，例如：- 研发；- IoT 低功率设计- 制造- 教学- 通用用例 R&S®NGA100 直流电源还配备 USB 和以太网等各种各样的远程接口，也非常适用于自动测试。通道融合功能扩展了电压和电流范围。R&S®NGA142 在串联模式下电压最高可达 200 V，R&S®NGA102 在并联模式下电流最高可达 12 A。高级保护功能可保障连接设备和电源的安全。

产品特点产品参数相关产品

产品特点

主要特点

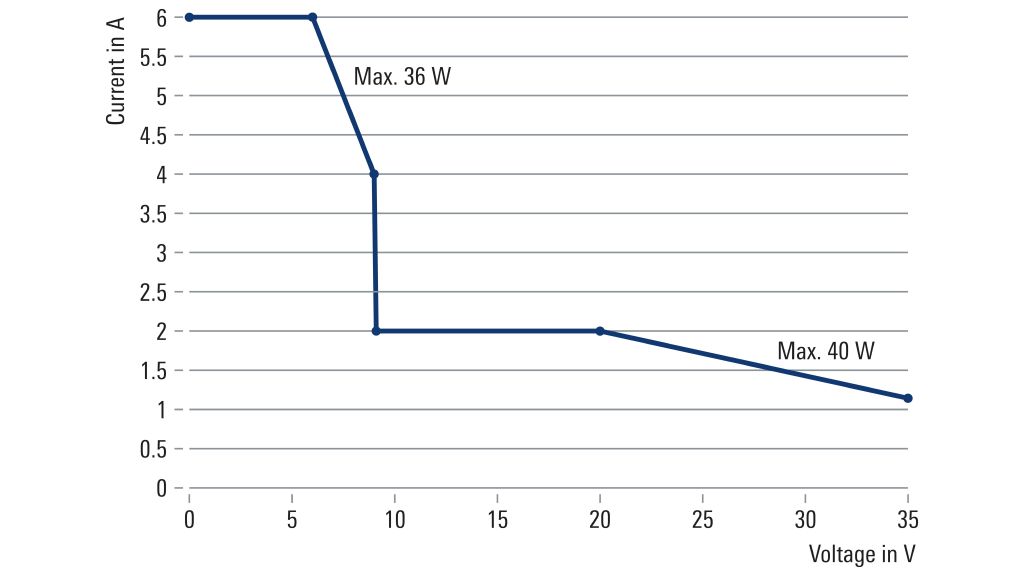

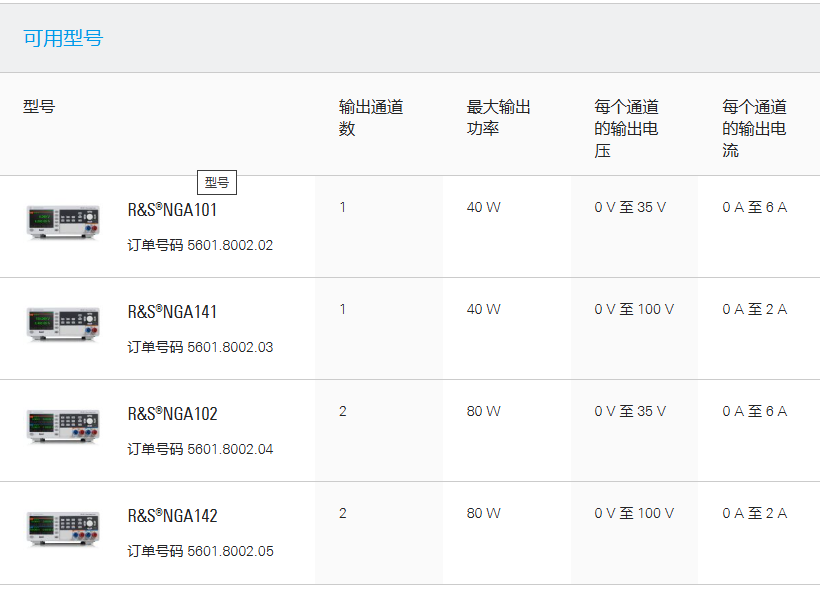

最大输出功率：80 W
每个通道的最大电压：35 V 或 100 V
每个通道的最大电流：2 A 或 6 A

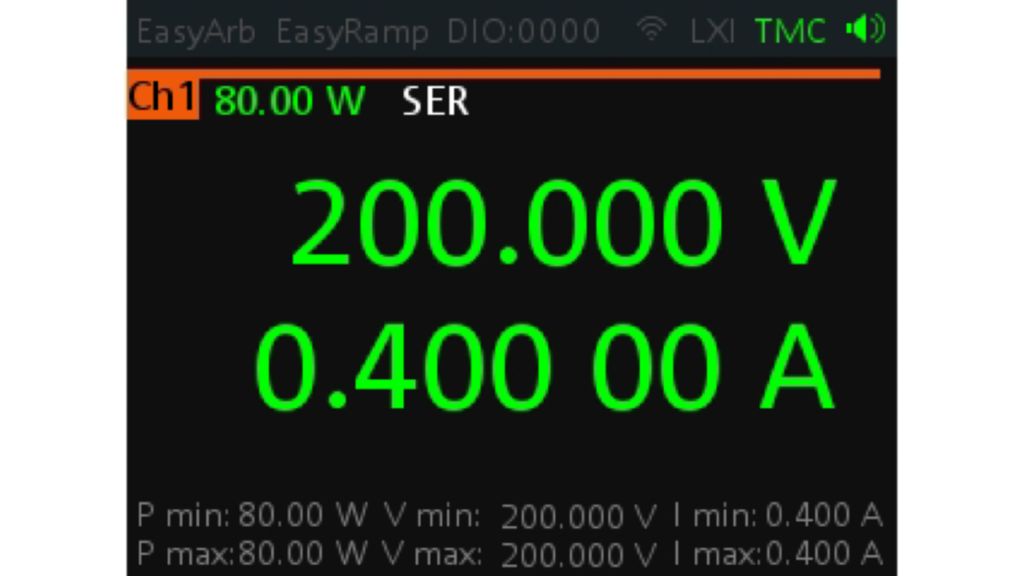

借助通道融合功能，电压最高达 200 V（串联），电流最高达 12 A（并联）
在线产品配置程序使用直观且价格透明

线性设计

可靠地为敏感电路供电

高级电子电路通常非常复杂，

并且对电源线干扰非常敏感。输出级采用线性设计，因此 R&SNGA100 电源具有非常小的残余纹波和噪声。开发敏感组件时，需要提供稳定的输出电压和电流。

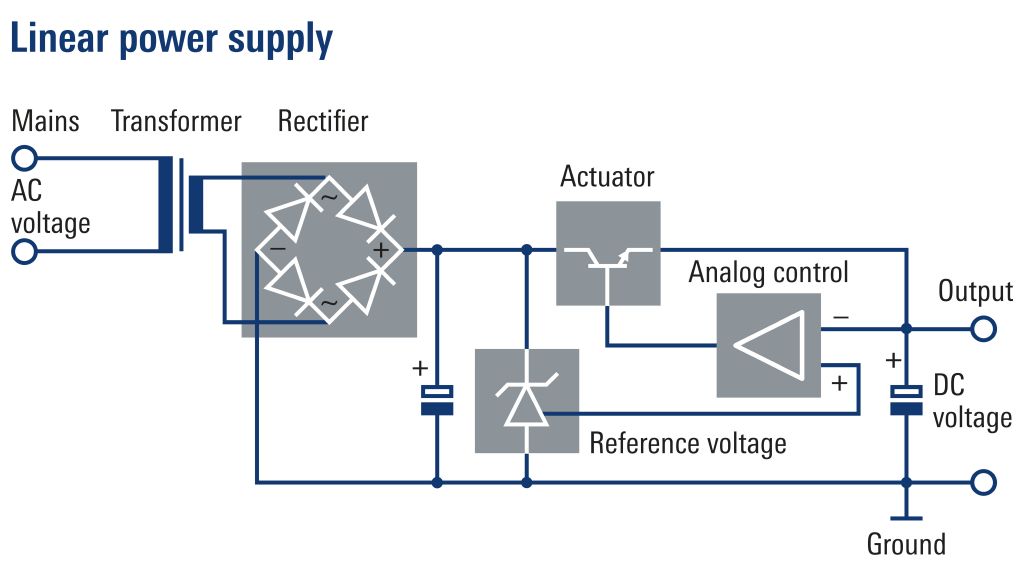

线性电源的框图

高回读准确性

带综合统计功能

R&S@NGA100 电源系列具备出色的编程和回读准确性，即使在低电压和电流情况下也能准确测量和复制设备的实际功耗。物联网(loT)设备具有多种睡眠模式，在这些模式下设备的电流消耗极低。为了准确测定这些操作状态，R&SNGA100 电源提供低电流测量范围。测量低于 200 mA 的电流时，分辨率为1μA，准确性可达 ±(0.15%+25 μA)。此外，综合统计可显示功率、电压和电流的最小值和最大值。电源内置测量功能，因此无需使用外部万用表，简化了装置。

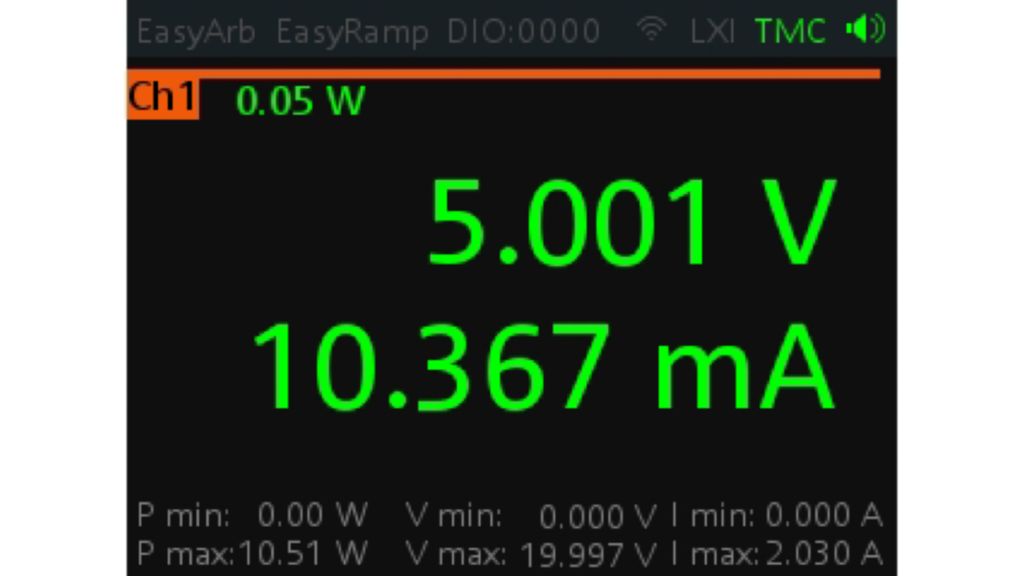

低电流测量范围
