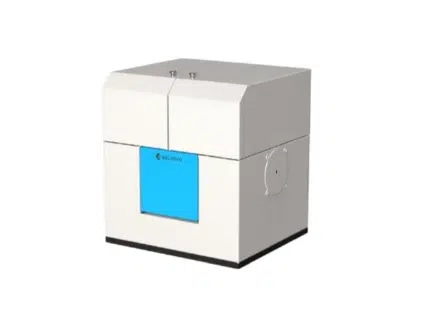

LQ-100X-PL 光致发光与发光量子光学检测仪

产品描述：
LQ-100X-PL 配备的激光器系统，可在 3mm 光斑下实现超过 10 倍太阳光强度的激发，显著提升了 PLQY（光致发光量子效率）和 QFLS（准费米能级分裂）的测量能力。

产品特点产品参数相关产品

产品特点

特点

LQ-100X-PL拥有以下几点优势，可应对材料测试面临的挑战：

以紧凑的设计，尺寸大小 502.4mm（L） x 322.5mm（W） x 352mm（H），搭配4吋外径PTFE材质的积分球，并且整合NIST追溯的校准，让手套箱整合PL与PLQY成为可能。
利用先进的仪表控制程序，可以进行原位时间PL光谱解析，并且可产生2D与3D图表，帮助用户可以更快地表征材料在原位时间的变化。
系统光学设计可容易的做红外扩展，波长由700-1100nm，可展延至1700。粉末、溶液、薄膜样品都可兼容测试。

实证

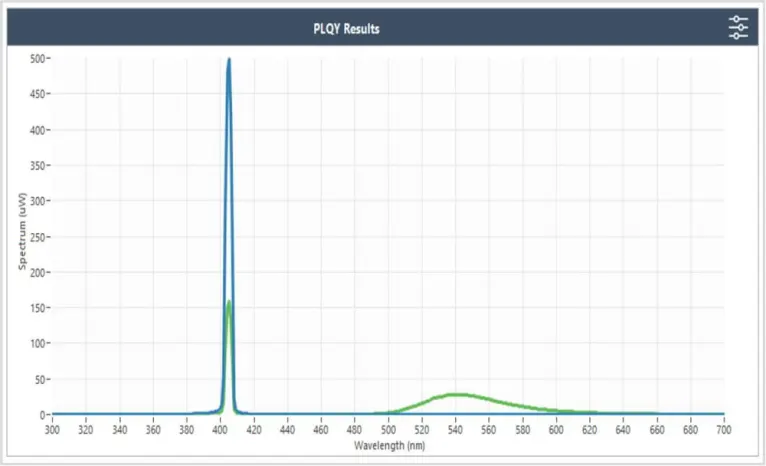

PL 光谱显示

PLQY-Spectrum-Photoluminescence-Quantum-Yield-LQ-100X-PL

LQ-100X-PL系统可以针对多种材料进行PL与PLQY测试。步骤如下：

检测背景信号，如图中蓝色曲线，并可计算入射激发光子总数。
检测样品光谱，如图中绿色曲线。计算得到发射光子总数。
计算 2. 步骤中，样品吸收光子率与吸收光子总数。
由1. 3. 相除可得到PLQY。

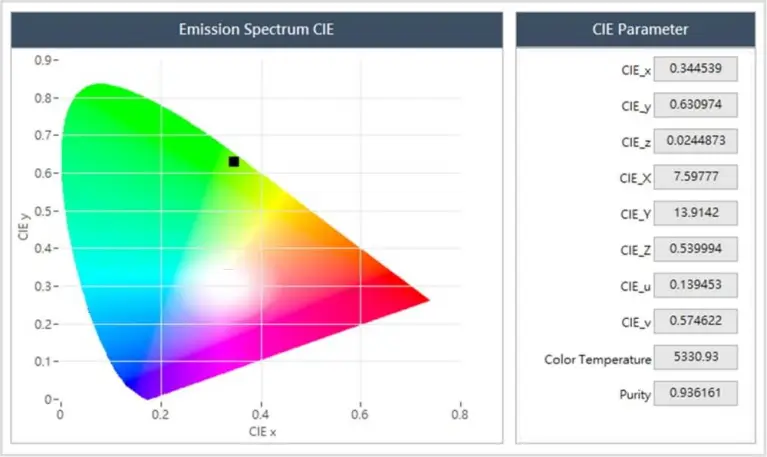

发射光谱分析

PLQY-Spectrum-Photoluminescence-Quantum-Yield-LQ-100X-PL

LQ-100X-PL软件可以针对PL发射光谱进行多种分析，以定量的表征材料的特性。包含：

发光CIE色坐标
CIE-xyz
CIE-XYZ
CIE-uv
色温
色彩纯度

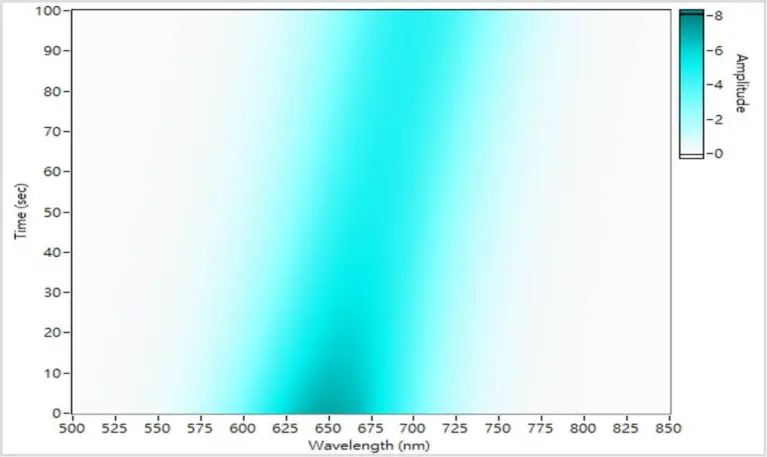

原位时间解析PL光谱变化

PLQY-PL-Spectrum-Photoluminescence-Quantum-Yield-LQ-100X-PL

LQ-100X-PL 除 PLQY 检测外，还可进行 PL 光谱随时间变化的连续测试，并将结果以二维或三维图像的形式呈现，即原位时间分辨 PL 光谱图。
如图所示，钙钛矿的 PL 光谱随时间推移呈现出峰宽 (FWHM) 增加和峰位红移的现象。通过分析原位时间分辨 PL 光谱图，可以获得钙钛矿等新型材料稳定性或亚稳态特性的直接证据，为材料表征提供有力支持。 LQ-100X-PL 是一款用于研究材料光学特性演变的强大工具。

产品参数

标准分配：

全向式收光系统（100 mm 积分球）
光致发光检查模块（365 nm LED 激发光源）
软件
工控机与屏幕

可选配置：

EL光谱整合测试套件（源表/PMT模块/背探式样品盒/多通道手动切换盒/EL检查软件升级）
红外光谱扩展模块（900 – 1700 nm）
手套箱集成套件
激发光源
LED 光源（波长可选：265nm/ 280nm/ 300nm/ 325nm/ 340nm/ 365nm/ 405nm/ 455nm/ 470nm/ 505nm/ 590nm/ 660nm/ 810nm/ 850nm/ 940nm）
Laser光源（波长可选：380nm/ 405nm/ 520nm/ 635nm/ 785nm/ 808nm/ 832nm/ 880nm/ 940nm）

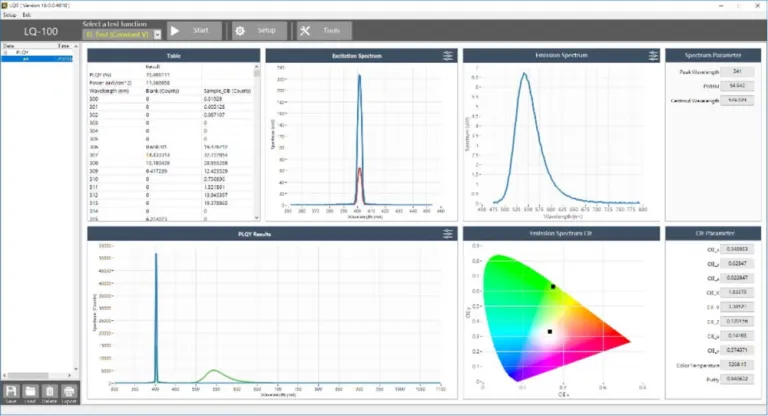

PLQY-Calculation-measurement-software-LQ-100X-PL
