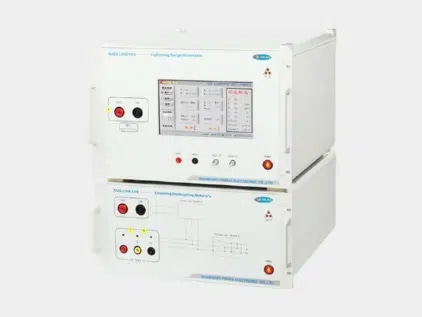

雷击浪涌发生器SUG61005TAX

产品描述：
SUG61005TAX+SUG-CDN-108是针对电磁兼容-浪涌（冲击）（SUG）抗扰度实验的要求而专门设计的，用于评估电气和电子设备电源线和内部连接线在经受来自开关及自然界雷击所引起的高能量瞬变干扰时的性能提供一个评定依据

产品特点产品参数相关产品

产品特点

>支持多通道测试

>LCD 触摸屏控制

>正负极性随意切换

>一键切换中英文模式

>内置国际标准等级参数

>出色的工艺，经久耐用

>10.1寸彩色触摸屏操作

>测试电压可达10.0kV

>使用进口程控高压电源，性能稳定

>内置温湿度显示，时间显示,实时高压显示

>浪涌注入相位角度异步或0～360°自由设定

>浪涌试验方式全档位自动切换，无须人为操作

>海量的用户自设置模式、满足复杂测试条件的多种编程模式

>内置高压差分探头和电流互感器，可通过同轴线连接示波器，实时测量仪器波形参数(输出端口，源端

口都可实时测量)

> 内置RJ45和RS232接口，可选配通过电脑实施远程控制，自动记录实验数据，保存打印测试报告

满足标准

>IEC/EN60664

>GB/T17626.5/IEC61000-4-5

>ITU K20

>ANSIC62.41/45

>GB/T16927.1

>IEC/EN 61643-1

>ITU K44

>ITU K45

产品参数

产品名称	SUG61005TAX+SUG-CDN-310
开路电压波	0.2kV～±10.0kV ±10%
电压分辨率	0.1kV
上升时间	1.2μs ±30%
持续时间	50μs ±20%
短路电流波	0.1kA～±5.0kA ±10%
上升时间	8μs ±20%
持续时间	20μs ±20%
输出电压极性	正极性、负极性、先正极性后负极性、先负极性后正极性、正极性负极性交替
源输出阻抗	2Ω
步进电压	0～2.5kV
间隔时间	10s～9999s（最短时间取决于实验电压）
实验次数	1～9999c
相位同步	0°～359°（45 HZ～65 HZ）(同步、异步）
EUT 电源	自动判断交直流显示
触发方式	手动、自动、间隔触发
耦合网络SUG-CDN-310参数
耦合网络	外置三相五线耦合
去耦带载	UAC MAX 380V /16A UDC MAX 220V/10A
耦合电容	9μF（线-地）、 18μF（线-线）
耦合电阻	等效阻抗12 Ω、等效阻抗2 Ω
耦合投切方式	自动切换耦合
受试设备注入端的残余脉冲电压	不超过施加实验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
