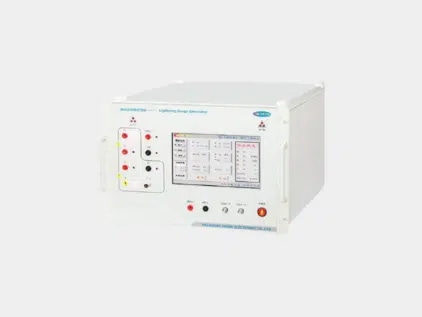

雷击浪涌发生器SUG61005TEG

产品描述：
雷击浪涌发生器SUG61005TEG是针对电磁兼容—浪涌（冲击）（SUG）抗扰度实验的要求而专门设计的，用于评估电气和电子设备电源线和内部连接线在经受来自开关及自然界雷击所引起的高能量瞬变干扰时的性能提供一个评定依据。

产品特点产品参数相关产品

产品特点

>支持多通道测试

>正负极性随意切换

>一键切换中英文模式

>内置国际标准等级参数

>出色的工艺，经久耐用

>10.1寸彩色触摸屏操作

>测试电压可达6.0kV

>进口程控高压电源，性能稳定

>内置温湿度，时间,实时高压显示

>相位角度异步或0～360°自由设定

>浪涌试验方式全档位自动切换

>可通过同轴线连接示波器实时测量波形

>内置RJ45和RS232接口，可远程（选配）

>自动记录数据，保存打印测试报告

>海量用户自定义满足多用户测试

满足标准

>IEC/EN60664

>GB/T17626.5/IEC61000-4-5

>ITU K20

>ANSIC62.41/45

>GB/T16927.1

>IEC/EN 61643-1

>ITU K44

>ITU K45

>IEC/EN 61010

产品参数

开路电压波		0.2kV～6.0kV± 10%
电压分辨率		0.1V
上升时间		1.2μs ±30%
持续时间		50μs ±20%
短路电流波		0.1kA～±3.0kA ±10%
上升时间		8μs ±20%
持续时间		20μs ±20%
输出电压极性		正/负，先正后负，先负后正
源输出阻抗		2 Ω
步进电压		0～2.5kV
间隔时间		10s～9999s（最短时间取决于实验电压）
实验次数		1～9999c
相位同步		0°～359°（45 HZ～65 HZ）(同步、异步）
触发方式		手动、自动、间隔触发
EUT 电源		自动判断交直流显示
耦合网络参数		内置三相五线耦合
		UAC MAX 380V /16A UDC MAX 220V/10A
		9μF（线-地）、 18μF（线-线）
		等效阻抗12 Ω、等效阻抗2 Ω
		自动切换耦合
