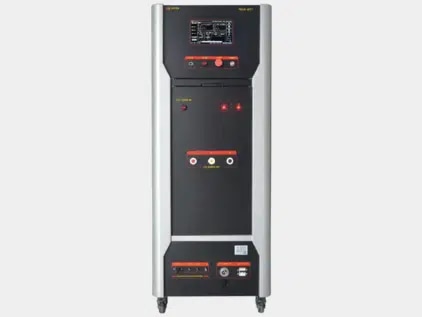

产品描述:
PSUG-20T1是是针对电磁兼容—浪涌(冲击)(SUG)抗扰度实验的要求而专门设计的,用于评估电气和电子设备电源线和内部连接线在经受来自开关及自然界雷击所引起的高能量瞬变干扰时的性能提供一个评定依据。
产品特点
> 正负极性随意切换
> 一键切换中英文模式
> 测试电压可达20kV
> 设备触摸屏设有报警提示
> 10.1寸彩色触摸屏操作
> 大功率航空插头,安全可靠
> 设备供电为隔离变压器供电
> 进口程控高压电源,性能稳定
> 内置国际标准等级参数,操作方便
> 内置温湿度,时间,实时高压显示
> 相位角度异步或0~359°自由设定
> 浪涌试验方式全档位自动切换
> 内置RJ45接口,可远程(选配)
> 海量用户自定义满足多用户测试
满足标准
> IEC/EN60664
> GB/T17626.5/IEC61000-4-5
> ITU K20
> ANSIC62.41/45
> GB/T16927.1
> IEC/EN 61643-1
> ITU K44
> ITU K45
> IEC/EN 61010
产品型号 | PSUG-20T1 |
开路电压波 | 0.50kV~20.0kV ±10% |
电压分辨率 | 100V |
上升时间 | 1.2 μs±30% |
持续时间 | 50 μs ±20% |
短路电流波 | 0.25kA~10.0kA ±10% |
上升时间 | 8 μs ±20% |
持续时间 | 20 μs ±20% |
输出电压极性 | 正/负,先正后负,先负后正 |
源输出阻抗 | 2 Ω 500Ω |
电压步进 | 0kV~10.0kV |
触发模式 | 手动、外部、间隔触发 |
相位同步 | 0°~359°(50 HZ或60 HZ)(同步、异步) |
间隔时间 | 5s~9999s(最短时间取决于试验电压) |
试验次数 | 1c~6000c |
耦合投切方式 | 自动 |
耦合网络参数 | 内置单相三线耦合去耦网络 |
AC 260V/16A; DC 220V/16A |
