产品描述:

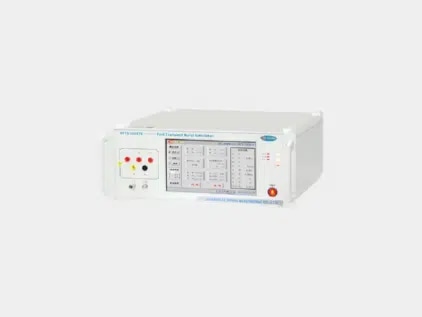

脉冲群发生器EFT61004TC是针对电快速瞬变脉冲群抗扰度实验的要求而专门设计的,用于评估电气和电子设备供电电源端口、信号、控制和接地端口在受到电快速瞬变脉冲群(EFT)干扰时的性能提供一个评定依据。
产品特点
>符合并超越EN/IEC61000-4-4和GB/T17626.4新标准相关要求
>10.1寸彩色触摸屏操作
>采用进口程控高压电源,性能稳定
>内置智能全自动耦合/去耦网络
>内置国际标准、自定义、和编程模式
>可以升级成大电流EUT网络
>相位角度异步或0-360°自由设定
>高脉冲频率达到1200kHz
>内置温湿度传感器。
>内置RJ45和RS232接口,可远程(选配)
满足标准
>GB/T17626.4
>IEC/EN61000-4-4
>IEC/EN60601-1-2
>IEC/EN61000-6-1
>IEC/EN61850-3
>ANSI/IEEEC62.41
产品型号 | EFT61004TC |
输出电压 | 0.2kV~6.0kV |
电压增压范围 | 0.0kV~2.5kV |
脉冲电压分辨率 | 100V |
输出电压精度 | <±10% |
输出电压极性 | 正/负,先正后负,先负后正 |
源阻抗 | 50Ω |
上升时间 | 5ns±30%,50Ω负载,1000Ω负载 |
脉冲持续时间 | 50ns±30%,50Ω负载 |
50ns~15/+100ns,1000Ω 负载 | |
频率范围 | 0.1KHz~1200KHz |
频率分辨率 | 0.1KHz |
标准频率 | 5KHz、100KHz |
脉冲群持续时间 | 1~255pcs个可调 |
脉冲群周期 | 典型 300ms ( 0.15~9.99 S可调,调节精度 0.01s ) |
相位同步 | 0°~359°(45 HZ~ 65 HZ)(同步、自动、异步) |
测试持续时间 | 1s~9999s |
触发方式 | 自动、手动、外部触发 |
耦合 / 去耦网络 | 内置三相五线耦合去耦网络 |
去耦带载能力 | AC 250V/16A; DC 220V/16A |
