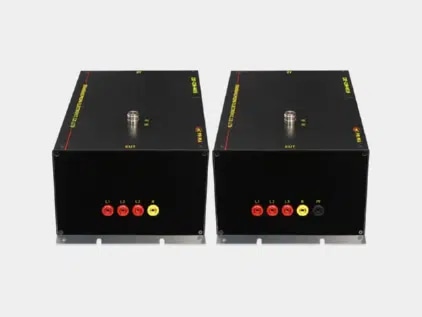

射频传导电源线耦合去耦网络CRF-CDN-M4/M5

产品描述:
CRF-CDN是严格按照国际电工委员会IEC颁布的IEC61000-4-6标准制造,适用于国标GB/T17626.6,其性能指标符合标准相应要求.用于电源线的耦合去耦网络。


产品特点

CRF-CDN是严格按照国际电工委员会IEC颁布的IEC61000-4-6标准制造,适用于国标GB/T17626.6,其性能指标符合标准相应要求.用于电源线的耦合去耦网络。



产品参数


产品型号

CRF-CDN-M416/32

CRF-CDN-M516/32

符合标准

IEC61000-4-6   GB/T17626.6

频率范围

0.15MHz~230MHz

EUT电源容量

后两位数字为16时AC:三相380V   16A;DC:260V 16A

后两位数字为32时AC:三相380V   32A;DC:260V 32A

如M316代表负载为16A,M332代表负载为32A

共模阻抗

150kHz~26MHz     150Ω±20Ω

26MHz~80MHz      150Ω+60Ω/-40Ω

80MHz~230MHz     150Ω±60Ω

耦合系数

150kHz~80MHz     9.5dB ±1dB

80MHz~230MHz     9.5dB ±2dB

环境温度

15℃~35℃        (操作条件)

环境湿度

30%~60%         (操作条件)

大气压力

86kPa~106 kPa (操作条件)

仪器尺寸

306×190×155mm

仪器重量

15kg
