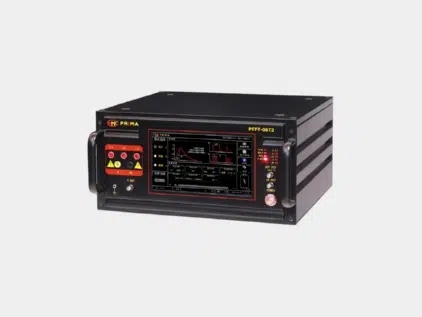

脉冲群发生器PEFT-06T3

产品描述：
PEFT-06T3脉冲群发生器是针对电快速瞬变脉冲群抗扰度实验的要求而专门设计的，用于评估电气和电子设备供电电源端口、信号、控制和接地端口在受到电快速瞬变脉冲群（EFT）干扰时的性能提供一个评定依据

产品特点产品参数相关产品

产品特点

>符合并超越EN/IEC61000-4-4和GB/T17626.4最新标准相关要求

>10.1寸彩色触摸屏操作

>采用进口程控高压电源，性能稳定

>内置智能全自动耦合/去耦网络

>内置国际标准、自定义、和编程模式

>可以升级成大电流EUT网络

>相位角度异步或0-360°自由设定

>高脉冲频率达到1200kHz

>内置温湿度传感器。

>内置RJ45和RS232接口,可远程（选配）

满足标准

>GB/T17626.4

>IEC/EN61000-4-4

>IEC/EN60601-1-2

>IEC/EN61000-6-1

>IEC/EN61850-3

>ANSI/IEEEC62.41

产品参数

型号	PEFT-06T3
输出电压	0.2 ～±6KV± 10%
脉冲频率	0.1kHz～1200kHz ± 10%, 连续可调
脉冲极性	正或负，正负交替
内阻	50 Ω± 20%
脉冲前沿	5ns ± 30%
脉冲宽度	(50Ω) 50ns ± 30%
脉冲宽度	(1kΩ) 35 ns----150 ns
相移	与电源同步时为0-360°或异步
脉冲串长度	1-255 个可调
脉冲串周期	典型 300mS （ 0.15-9.99 S 可调，调节精度 0.01S ）
试品耦合 / 去耦网络	内置单相三线 AC:Umax 250V Imax 16A DC:Umax 220V Imax 16A (可定制其他容量网络)
保险丝	3A
功耗	200W
仪器工作状态指示	前面板 LED 指示灯
仪器接地连接方式	使用扁平接地线
上位机	RS232、RJ45 接口可联机打印测试报告
工作电源	AC 220V ± 10% 50/60Hz
环境温度	15 ℃ -35 ℃
外形尺寸	490mm445mm185mm
重量	10kg
