产品描述：

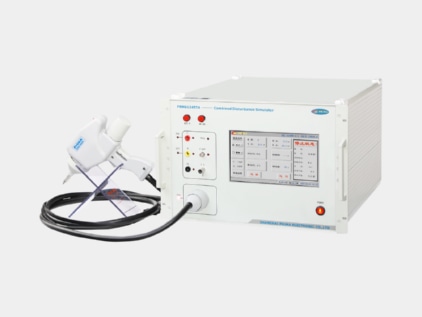

组合式干扰发生器PRM61245TA是针对电磁兼容—浪涌（冲击）（SUG）抗扰度实验,电快速瞬变脉冲群抗扰度实验以及静电放电（ESD）抗扰度实验的要求而专门设计的，用于评估电气和电子设备电源线和内部连接线在经受来自开关及自然界雷击所引起的高能量瞬变干扰时的性能，电气和电子设备供电电源端口、信号、控制和接地端口在受到电快速瞬变脉冲群（EFT）干扰时提供一个评定依据以及电气和电子设备遭受直接来自操作者和对邻近物体的静电放电干扰时的性能提供一个评定依据。

产品特点产品参数相关产品

产品特点

>支持多通道测试

>10.1寸彩色触摸屏操作

>正负极性随意切换

>一键切换中英文模式

>内置国际标准等级参数

>出色的工艺，经久耐用

>10.1寸彩色触摸屏操作

>浪涌测试电压可达6.0kV

>脉冲测试电压可达4.8kV

>静电测试电压可达20kV

>智能检测空气放电失效性

>进口程控高压电源，性能稳定

>阻容套件可更换

>支持单次、连续、20pps扫描放电模式

>内置温湿度，时间,实时高压显示

>脉冲频率可达1200kHz，频率可实现递增

>相位角度异步或0～360°自由设定

>试验方式全档位自动切换，

>放电枪头可自由更换

>可通过同轴线连接示波器实时ce'l波形

>内置RJ45和RS232接口，可远程（选配）

>自动记录数据，保存打印测试报告

>海量用户自定义满足多用户测试

产品标准

>IEC61000-6-1

>GR 1089

>IEC/EN60664

>GB/T17626.5/IEC61000-4-5

>ITU K20

>EN61326

>GB/T17626.2/EN/IEC61000-4-2

>GB/T19951

>ISO10605

>ANSIC62.41/45

>GB/T16927.1

>IEC/EN61850-3

>IEC61340-3-1

>IEC/EN 61643-1

>ANSI/IEEE C62.41

>ITU-TK.20

>ITU K44

>ITU K45

>IEC/EN 61010

>GB/T 17626.4/IEC 61000-4-4

>IEC/EN61000-6-1

>EC/EN 60601-1-2

产品参数

产品名称	PRM61245TA
开路电压波	0.5kV～6.0kV± 10%
电压分辨率	0.1V
上升时间	1.2μs ±30%
持续时间	50μs ±20%
短路电流波	0.25kA～±3.0kA ±10%
上升时间	8μs ±20%
持续时间	20μs ±20%
输出电压极性	正极性、负极性、先正极性后负极性、先负极性后正极性、正极性负极性交替
源输出阻抗	2Ω
步进电压	0～2.5kV
间隔时间	10s～9999s（最短时间取决于实验电压）
实验次数	1～9999c
相位同步	0°～359°（45 HZ～65 HZ）(同步、异步）
触发方式	手动、自动、间隔触发
EUT 电源	自动判断交直流显示
耦合网络参数	内置单相三线耦合
	UAC MAX 250V /16A UDC MAX 220V/10A
	9μF（线-地）、 18μF（线-线）
	等效阻抗12 Ω、等效阻抗2 Ω
	自动切换耦合
