产品描述：

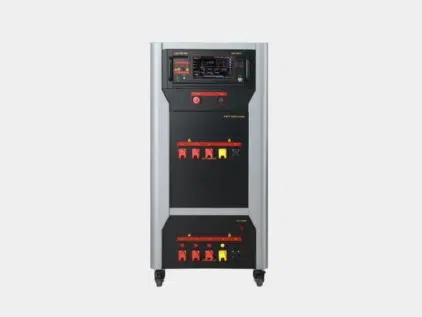

PEFT-CDN-3100/3200-690高压大功率脉冲群耦合去耦网络，可满足AC/DC交直流供电脉冲群试验，实现自动三相耦合去耦功能，EUT最大带载能力AC 690 V 100 A/200A、DC 1000 V 100A/200 A 三相五线，其他EUT电压、电流等级，可以根据客户要求定制。

产品特点产品参数相关产品

产品特点

> EUT 直流负载能力DC 1000 V 100A/200 A

> EUT 交流负载能力AC 690 V 100A/200 A三相五线

> 过电流保护

> 大功率航空插头，安全可靠

> 内置国际标准等级参数，操作方便

> 内置温湿度显示，时间显示,实时高压显示

>脉冲注入相位角度异步或0-360°自由设定

>脉冲频率最高可达1200kHz，频率可实现递增

>内置RJ45接口，可选配测控软件实施远程控制

>海量的用户自设置模式、满足复杂测试条件的多种编程模式

满足标准

> IEC/EN61850-3【变电站中的通信网络和系统第3部分:通用要求】

> ANSI/IEEE C62.41【低压交流电源电路中浪涌电压的IEEE推荐规程】

> GB/T 17626.4/IEC 61000-4-4【电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验】

> IEC/EN61000-6-1【电磁兼容性第6-1部分:通用标准住宅、商业和轻工业环境抗扰度标准】

> EC/EN 60601-1-2【医用电气设备第1一2部分:基本安全和主要性能的通用要求并行标准:电磁干扰要求和试验】

产品参数

高压大功率脉冲群耦合去耦网络PEFT-CDN-3100/3200-690参数
脉冲电压输出范围		200V～5000V±10%
电压输出分辩率		1V
脉冲电压增压范围		0V～5000V
电压增压分辩率		1V
输出电压精度		＜±10%
输出极性		正/负，先正后负，先负后正
温湿度		内置温湿度计，记录和保护功能
源阻抗		50Ω
上升时间		5ns±30%
持续时间		50ns±30% 50Ω负载
		35ns～150ns 1000Ω负载
频率范围		0.1kHz～1200kHz
频率分辨率		0.1kHz
标准频率		5kHz、100kHz
脉冲群持续时间		0.001～2550.000ms可调（脉冲个数相应显示）
脉冲群周期		典型 300ms （ 0.15～99.99 s 可调，调节精度 0.01s ）
测试持续时间		1s～9999s
直接输出方式		通过高压同轴连接器
相位同步		0°～359°（45 HZ～ 65 HZ）(同步、自动、异步）
耦合		内置三相耦合去耦网络
		UAC MAX 690V/100A/200A UDC MAX 1000V/100A/200A
