SCHWARZBECK NNBM 8124 单路径汽车电子人工电源网络

产品描述：
V-LISN (5µH + 1 Ω) || 50 Ω 70 (100) A single N-connector

产品特点 产品参数 相关产品

产品特点

产品简介：NNBM 8124 单路径汽车电子人工电源网络



非对称单路AMN（人工电网）NNBM 8124 的主要应用是在HF-VHF 频段0.1-150MHz 范围内测量车辆、飞机和船舶的干扰电压。NNBM 8124 也可用于大电流注入（BCI）测试或根据ISO 7637-2 进行瞬态测量。

允许持续电流70A，短时间内允许超过100A。



技术特征：NNBM 8124 单路径汽车电子人工电源网络

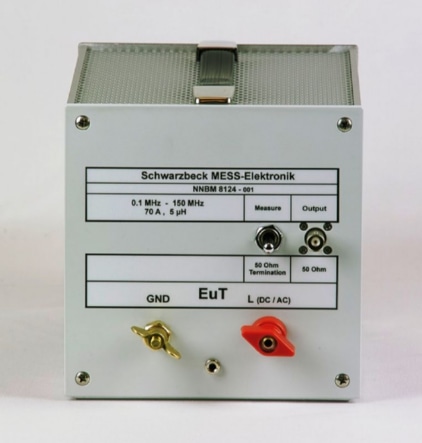

NNBM 8124 单路径汽车电子人工电源网络

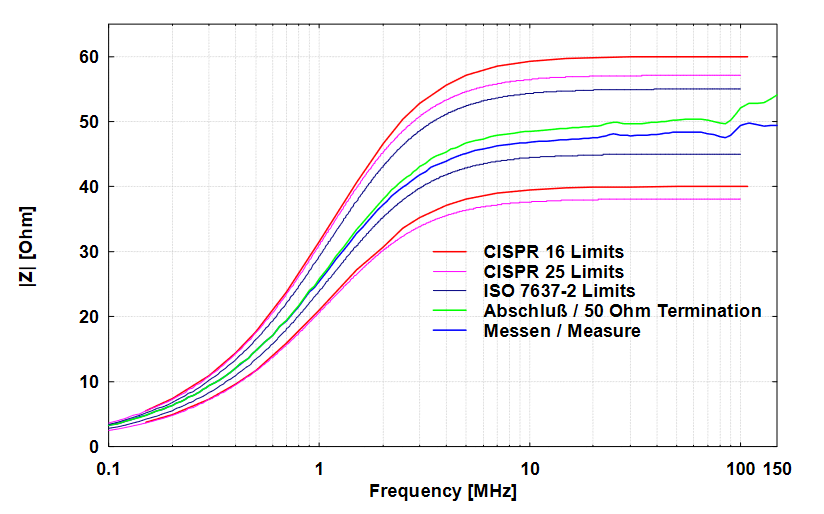

受试设备端阻抗-频率关系图



产品参数


频率范围

100kHz-150MHz

持续电流

70A

短时电流

100A

电压（DC）

1000V

电压（AC 50/60Hz）

400V

电压（AC 400Hz）

300V

阻抗

(5 μH + 1 Ω) || 50 Ω ±10 %

线圈电阻

<5mΩ

阻抗（50Hz）

4.2mΩ

阻抗（400Hz）

13mΩ

EUT接口

BNC（可选N 型），翼状端子

测量输出接口

N型（母）

尺寸(W x H x D)

160 x 210 x 165 mm

重量

1.9kg

满足标准

CISPR 16-1-2, Annex D2, D3
  CISPR 25
  MIL-STD-461F
  ISO 7637-2 瞬态部分
  ISO 11452-4 大电流注入
  DO-160 (空军设备)
  DEF-STAN-59
  ECE R10
