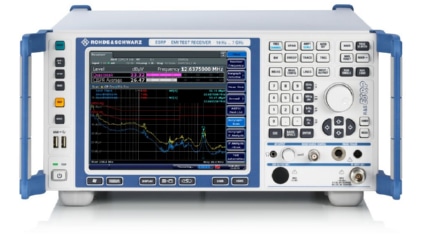

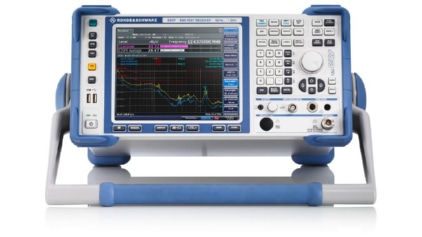

R&S®ESRP EMI 测试接收机

产品描述：
R&S®ESRP EMI 测试接收机专用于开发阶段的诊断测量和预一致性测量，以便产品准备好接受最终的认证测试。在 10 Hz 至 7 GHz 的频率范围内，接收机使用传统的步进式频率扫描或基于 FFT 的时域扫描（可大幅加快测量）测量电磁干扰。R&S®ESRP 也可作为功能全面、强大的信号与频谱分析仪，并适用于实验室应用。R&S®ESRP 配备触摸屏和直观的菜单结构，易于在任何模式下进行操作。

产品特点 产品参数 相关产品

产品特点

主要特点

  • EMI 测试接收机与信号/频谱分析仪集于一体

  • 加权检波器：PK+、QPK、CISPR 和 RMS 平均值 (CISPR 16-1-1)

  • 分辨率带宽符合 CISPR 16-1-1 和 MIL-STD 标准

  • 预选和前置放大器

  • 基于 FFT 的快速时域扫描



复杂的预一致性测量

符合商业和军事标准的干扰测量

  • 检波器符合 CISPR 16-1-1 标准:准峰值、CISPR 平均值、RMS 平均值

  • 6 dB 带宽符合 CISPR 16-1-1标准:200 Hz、9 KHz、120 kHz和1 MHz

  • 6 dB 带宽符合 MIL-STD-461和 DO-160 标准:10 Hz、100 Hz、1 kHz、10 kHz、100 kHz和1MHz

针对重复频率为 10 Hz和更高频率的脉冲提供符合标准的结果

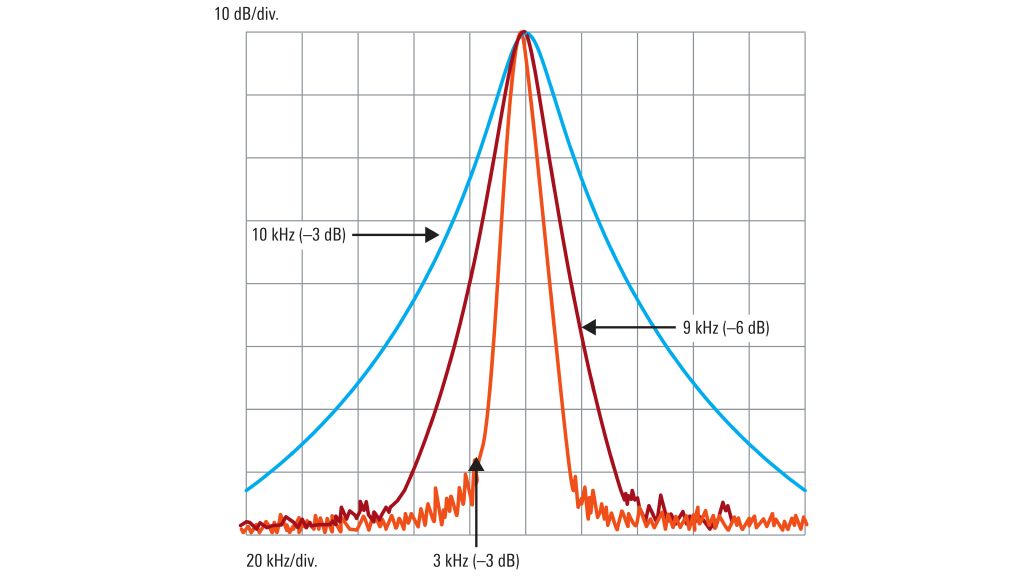

滤波器形状


基于 FFT 的时域扫描

时域扫描加快测量

  • 相比传统方法，能够显著加快测量

  • 延长测量时间，便于可靠地检测窄带、间歇干扰信号或单独脉冲

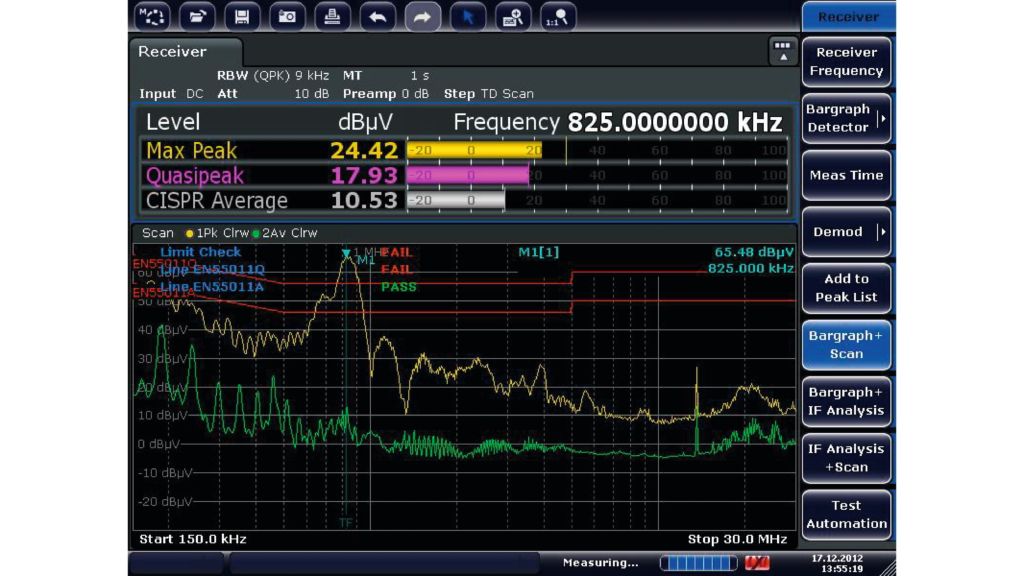

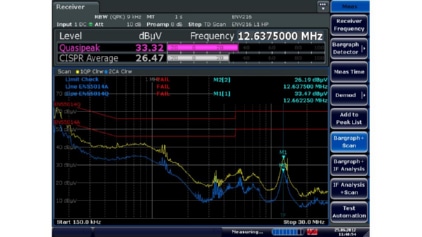

具有时域扫描的条形图和扫描显示


强大的测量和分析功能

  • 自动测试序列，涵盖预览测量、数据简化以及最终测量

  • 同步显示最多六个迹线和四个条形图

  • 预设天线系数和用户创建的转换因子集

  • 符合商用标准的 EMI限值线库，具有快捷编辑器

  • 使用 R&S@ELEKTRA 软件的远程控制测量和自动化 EMI测试程序

  • 中频分析和适合一般实验室应用的广泛分析功能

  • 跟踪源

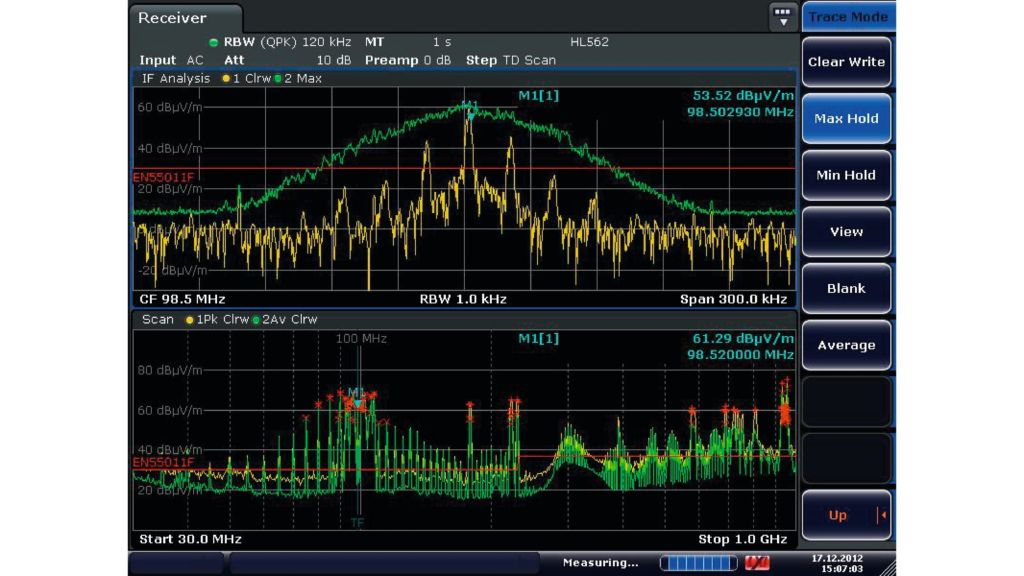

中频分析显示功能（示例）


操作简单

  • 带有撤消/重做功能的触摸屏用户界面

  • 一目了然的扫描设置表格

  • 集成式联机帮助

  • 将结果和仪器设置保存到内部或外部媒介

  • 可移动硬盘驱动器 (HDD)或固态驱动器 (SSD) 以保护测试数据的机密性

  • 通过 GPIB 或 LAN 远程控制

  • LabView、LabWindows/CVl、VXI Plug &Play 驱动程序

  • 免费固件更新--始终与最新技术发展保持同步

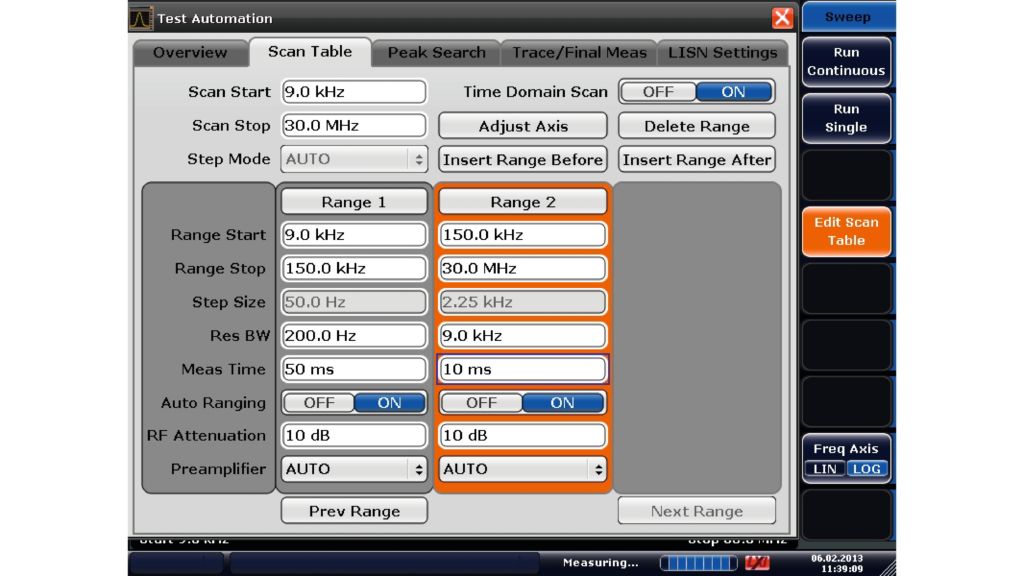

扫描表格定义


同样非常适合移动应用

  • 坚固的紧凑型设计，提供可选的加固外壳(R&S@FSV-B1);

  • 适用于外场应用的直流电源(R&S@FSV-B30)和外部电池盒(R&S@FSV-B32);

  • 耐高振和冲击负荷的可移动固态驱动器(SSD)(R&SESRP-B18);

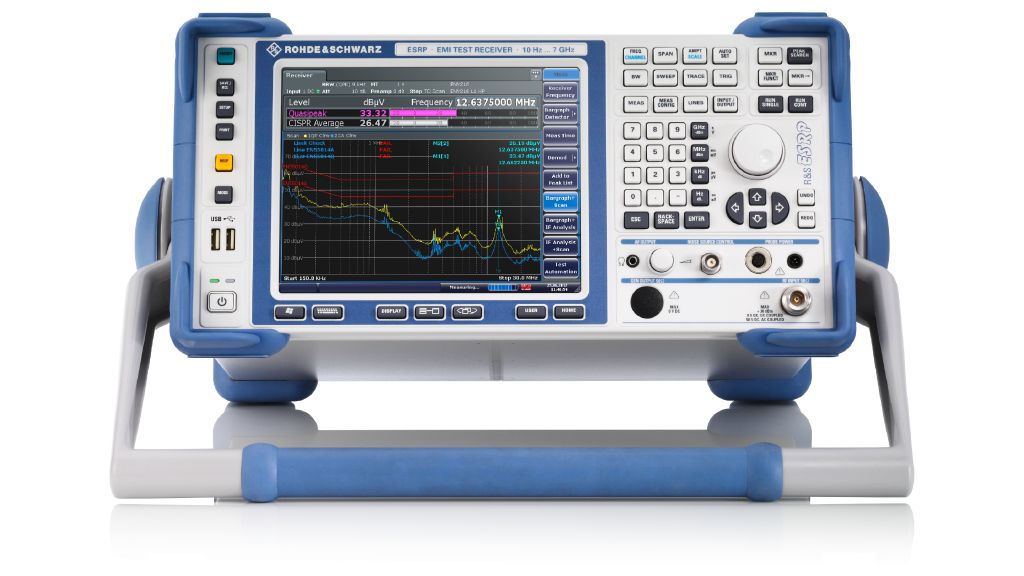

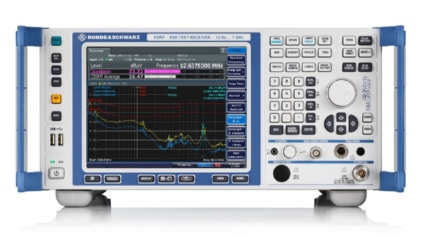

R&S®ESRP

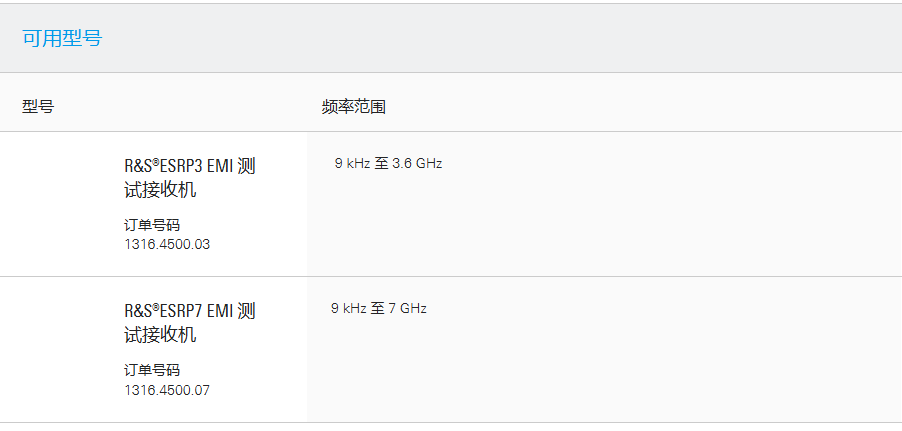

产品参数
