SCHWARZBECK NNBL 8226 阻抗稳定网络

产品描述：
V-LISN (50 µH + 5 Ω) || 50 Ω 70 (100) A single

产品特点 产品参数 相关产品

产品特点

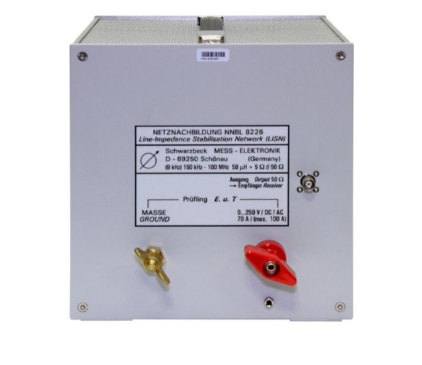

NNBL 8226 阻抗稳定网络



NNBL 8226线路阻抗稳定网络（LISN），符合军标符合军标MIL-STD-461E/F，相当于CISPR 16–1-2章节4.2 单通路，阻抗为50µH+5Ω)||50Ω。



 NNBL 8226 阻抗稳定网络

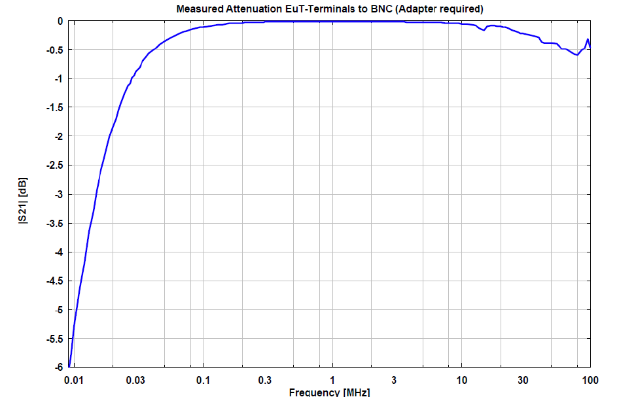

插入损耗


NNBL 8226 阻抗稳定网络

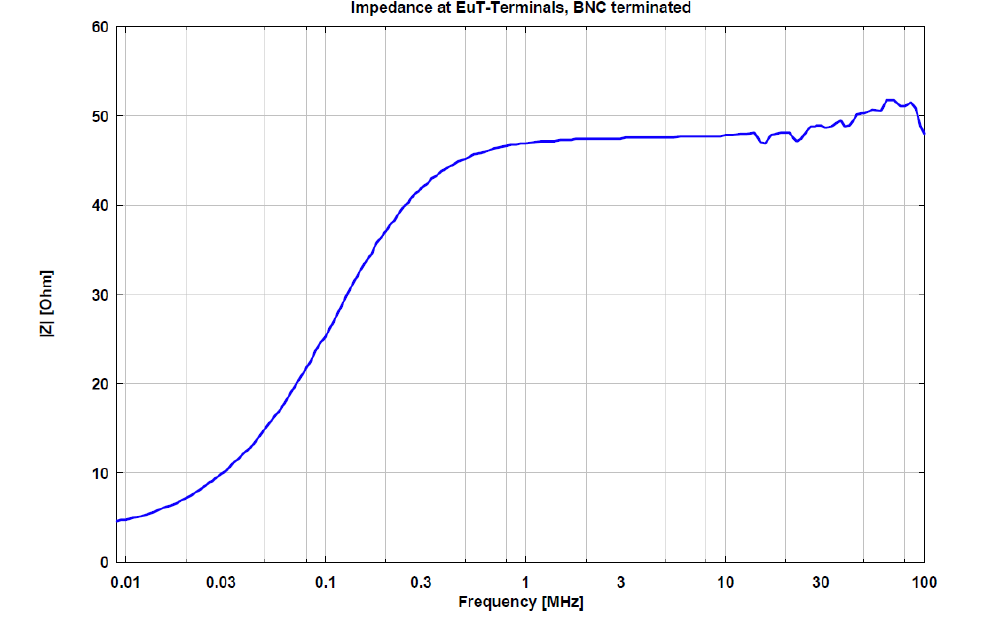

典型阻抗



产品参数


频率范围：

9KHz/150KHz - 100MHz

最大连续电流：

70 A

最大电流(短时)：

100 A

最大电压(DC)：

250 V

最大电压(AC) 50/60 Hz：

250 V

最大电压(AC) 400 Hz：

140 V

阻抗：

(50μH+5Ω)||50Ω (+/-20 %)

直流电阻：

约10 mΩ

EUT连接器：

翼状端子

电源连接器：

翼状端子

RF输出连接器：

50 Ω BNC(母)

重量：

4.5公斤

尺寸(机壳 宽X高X深)：

220 x 220 x 260 mm
