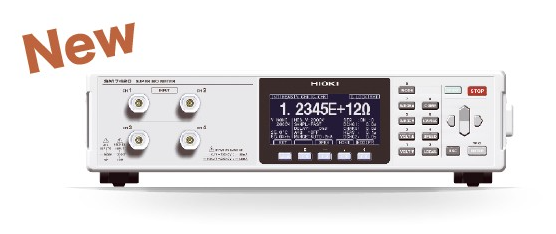

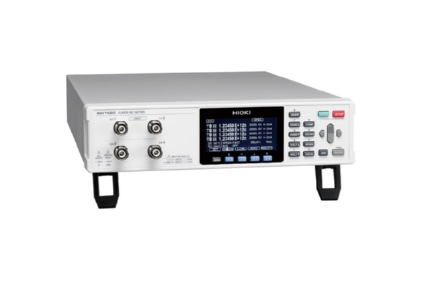

高阻计SM7420

产品描述：
适合于安装在自动设备中的4ch微小电流测量专用机型

产品特点产品参数相关产品

产品特点

● 实现了是以往机型300倍的抗干扰性能

● 最快6.4ms的高速测量
● 通道独立低电容接触检查
● 最大显示2×10^19 Ω，最小分辨率0.1 fA
● 标配EXT I/O、RS-232C、GP-IB、USB
● 适合于安装在自动设备中，构建简单的MLCC泄漏电流检查线

20PΩ测量SM7120中4CH机型登场

保留SM7120的抗干扰和测量功能，专门测量微小电流的4CH机型全新登场。这是适用于组装至自动设备中的高速机型，比如MLCC检查的批量生产检查等。

搭载接触检查功能的皮安表

标配了接触检查功能。

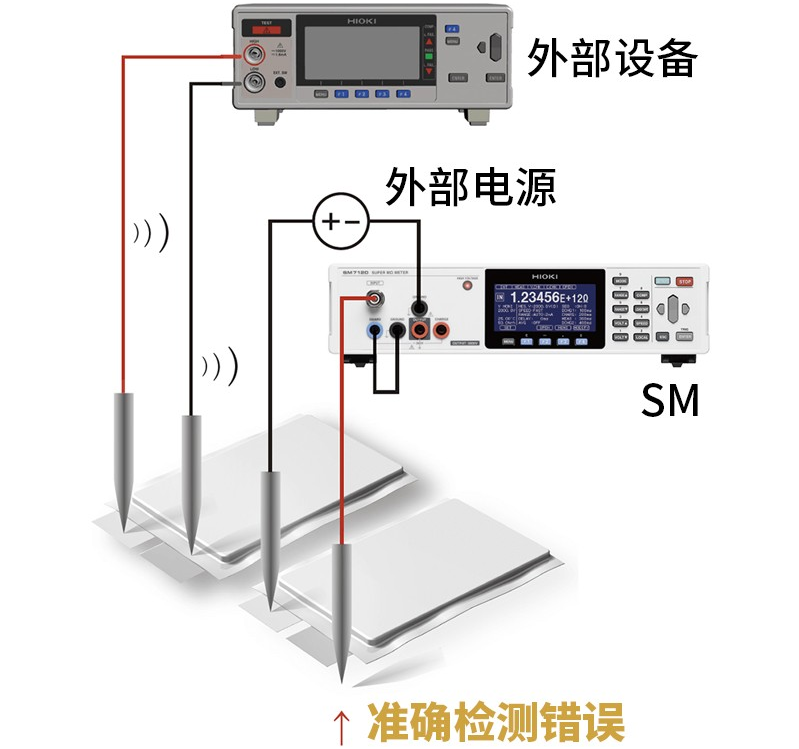

通过和外部电源组合使用的微小电流测量功能，可以实现接触检查，因此组装时可以放心使用。无需过多的尝试，提高整体的工时。 4通道单独检查，可以设置频率和延迟时间，因此能够做符合产线设计的细微调整。

产品参数

测量通道数	4ch
直流电流测量(精度)	20 pA量程 (分辨率 0.1 fA), 精度 ±(2.0% of rdg. +30 dgt.) 200 pA量程 (分辨率1.0 fA), 精度±(1.0% of rdg. +30 dgt.) 2 nA量程 (分辨率10 fA), 精度±(0.5% of rdg. +20 dgt.) 20 nA量程 (分辨率100 fA), 精度±(0.5% of rdg. +10 dgt.) 200 nA量程 (分辨率1 pA), 精度±(0.5% of rdg. +10 dgt.) 2 μA量程 (分辨率10 pA), 精度±(0.5% of rdg. +10 dgt.) 20 μA量程 (分辨率100 pA), 精度±(0.5% of rdg. +10 dgt.) 200 μA量程 (分辨率1 nA), 精度±(0.5% of rdg. +10 dgt.) ※2 mA量程 (分辨率10 nA), 精度±(0.5% of rdg. +30 dgt.) (1) 测量速度设置　SLOW2=内部累积时间设为13PLC时 (2) 温度范围 23 ±5℃ 湿度 85% rh以下 (3) 2 mA量程时只能在测量速度为FAST时选择
电阻显示范围	50 Ω 〜2×10 ^19 Ω ※电阻测量精度由电流量程精度和电压设置精度规定
电流限制	0.1〜250.0 V: 5/ 10/ 50 mA, 251〜1000 V: 5/ 10 mA,1001V〜： 1.8mA
测量时间设置	延迟时间: 0～9999 ms
功能	通道独立接触检查、通道独立线长补偿、通道独立治具电容开路补偿、比较器
显示	LCD显示(30位，8行)、背光、高压警告显示

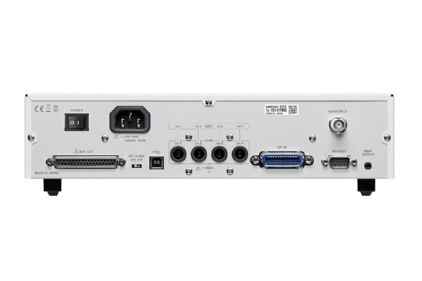

接口	USB, RS-232C, GP-IB
电源	AC100〜240 V , 50/60 Hz, 45 VA
体积及重量	330W × 80H × 450D mm, 6.5 kg
附件	电源线×1, 使用说明书×1, CD (通讯指令说明书, USB驱动)×1, EXT I/O用公头连接器×1
