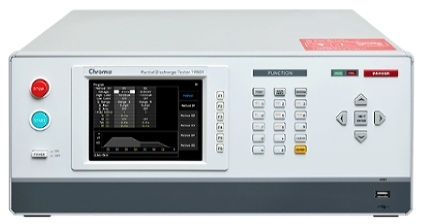

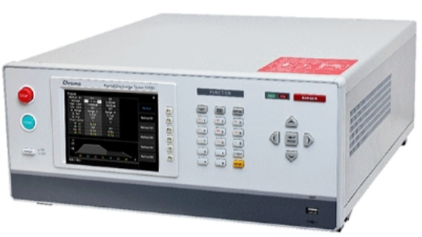

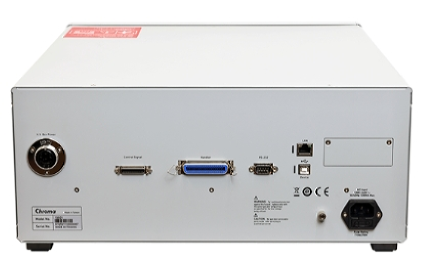

局部放电测试器 Model 19501

产品描述：
Chroma 19501局部放电测试器可提供交流耐电压测试(Hipot Test)量测待测物上的漏电(Leakage Current)与电气闪络(Flashover)，以及提供局部放电(Partial Discharge，PD)测试量测被测物上局部放电的电荷量(pC)对高压元件与高耐压的绝缘材料进行交流耐电压与局部放电测试，可确保产品的绝缘品质与提升产品的可靠度。

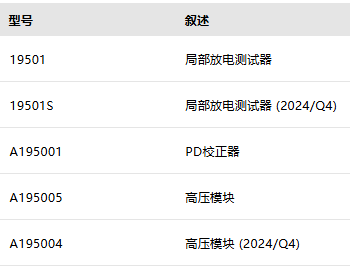

产品特点产品参数相关产品

产品特点

产品特色

交流高压输出&PD量测与主机分离式设计
内建法规测试要求的测试方法
三段电压测试方法
PD测量结果数值显示(pC)
PD不良发生次数判定设定(1~10)
USB画面撷取功能
图像化辅助编辑功能
标准LAN、USB、RS232远端控制接口
繁中/简中/英文操作接口

19501的设计符合法规IEC60270-1对局部放电量测的要求。局部放电量的量测结果以直观的电荷数(pC)将测试结果显示在主机萤幕上。同时也参考了法规IEC60747与VDE0884的要求，将测试方法设计于仪器内，让用户可以更便利的进行操作与设定。

当绝缘体内存在气泡(Void)或绝缘体间存在气隙(Air gap)时，在正常工作电压下，气泡或气隙有较高的电场强度可能导致局部放电(PD)发生。当电源系统的应用元件(譬如：光耦合器、数位隔离器、IGBT、变压器、马达等)长时间发生持续性的局部放电，绝缘材料因长时间的劣化导致绝缘失效，进而造成人身安全的问题。因此，法规建议或要求对元件执行局部放电的检测。例如：IEC60747-5-5要求光耦合器于生产过程中(Routine test)必须100%执行局部放电(PD)的检测，在最大绝缘电压的条件下不可以发生超过5pC的局部放电，确保产品在正常的工作电压下不会发生局部放电(PD)。

局部放电 Partial Discharge

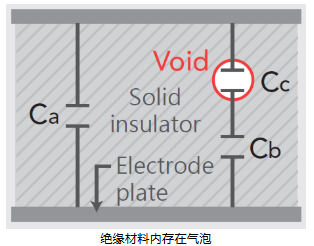

当绝缘体内存在气泡(Void)或绝缘体间存在气隙(Air gap)时，在正常工作电压下气泡或气隙容易发生局部放电，导致绝缘劣化造成绝缘品质异常，为何局部放电容易发生在树酯内的气泡或漆包线间的气隙？因为空气的介电系数较低，气泡或气隙的电容量比原绝缘材料低，所以会分到相对高比例的电压，且在相同间隙距离条件下，气泡或气隙的崩溃电压比绝缘材料的低。此类放电发生于气泡或气隙等局部瑕疵，但与其串列之绝缘材仍维持正常的放电现象称之为局部放电。

当对被测物施加足够的测试电压时，利用局部放电侦测功能量测放电的电荷量(pC)，确认被测物的绝缘材料是否有绝缘品质异常的潜在风险。故施加一个略高于元件最高的额定工作电压对元件做局部放电测试，确保元件长时间在正常工作电压下的可靠性(无持续性的局部放电)。
