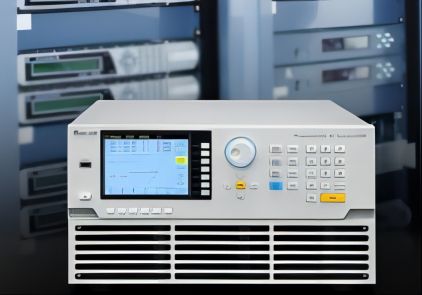

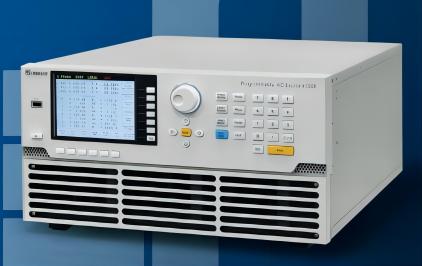

可編程交流电源供应器PROGRAMMABLEACPOWERSOURCEMODEL 61509/61508/61507/ 61609/61608/61607

产品描述：
61509/61508/61507/61609/61608/61607可编程交流电源供应器使用PWM高频开关切换技术，可在电压350V及15Hz到2000Hz频率的输出范围下。所有型号都可输出非常纯净的正弦波，可在50Hz/60Hz满载输出下低于0.3%总谐波失真率。

产品特点产品参数相关产品

产品特点

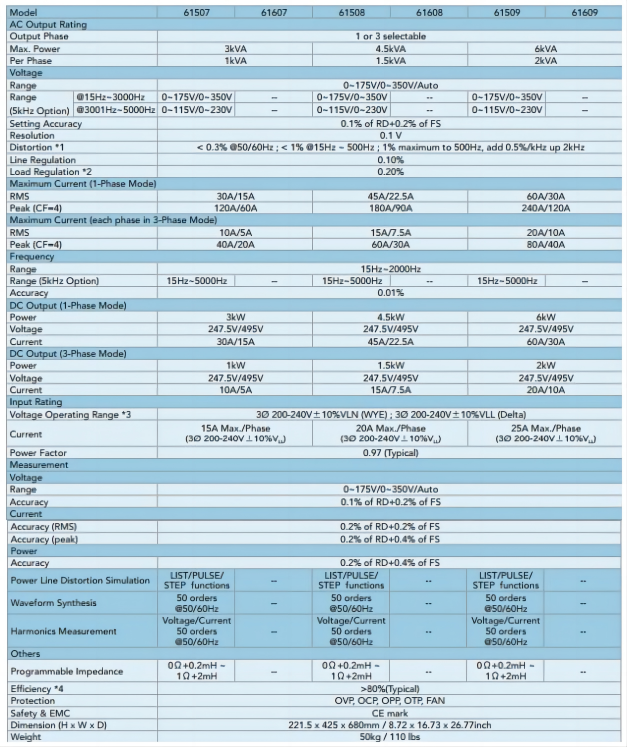

功率规格 61509/61609：6 千瓦 61508/61608：4.5 千瓦 61507/61607：3 千瓦

■测量： 0-175V/0-350V/Auto

■ 频率： DC，15Hz-2kHz （5kHz配件）

■ 5U高功率密度设计

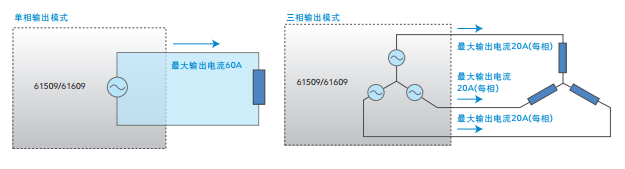

■ 可选择单相或三相交流輸出

■ 可配置电压和频率的输出变动率

■ 可配置电压和电流的输出限制

■ 高电流波峰因素，适用于浪涌电流测试

■ 可配置电压波形启动及关闭的相位角

■ 输出电压变化的同步TTL信号

■ LIST、STEP、PULSE模式做測試源擾動（PLD）模擬

■ 电压暂降、短时中断和电压变化模拟

■ 谐波和间谐波的失真波形合成

■ 参数量测功能包括个阶电流谐波成份

■ 可程式化类比介面

■ 配置端介面： GPIB、RS-232、USB 以及以太网

■ 通过并联输出模式可提供更高的输出功率

多功能量测

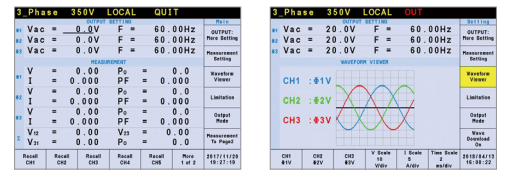

Chroma 61500/61600系列内置16bit的模拟/数字转换器的量测线路，搭配快速运算的韧体，可提供量测各种参数，包括真实的RMS电压、RMS电流、实功率、功率因素、VA （视在功率）、峰值电流、波峰因素等。 61500系列使用先进的DSP技术，可以测量THD和50阶的电流谐波成份。 61509 /61508/61507/61609/61608/61607机种5.7吋彩色液晶操作显示屏幕，提供使用者完整的参数操作画面，以及可显示量测输出电压及电流波形功能。

输入电源干扰模拟（61500系列）

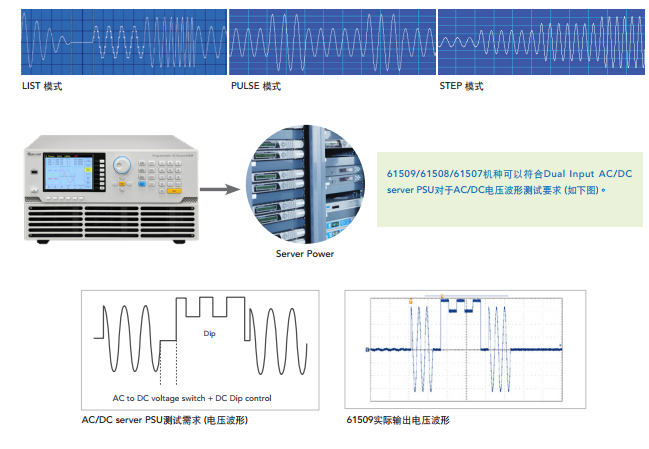

除了能提供稳定的输出电压和频率，Chroma 61500系列还提供了强大的功能来模拟各种输入电源干扰情况。其中STEP和PULSE模式提供简单且方便的方法，来执行单步或连续的电压变动，可由一个内部或外部的事件来触发动作。此功能常用来模拟电源干扰，例如：周期瞬降、瞬间高压、电压渐降等。 LIST模式更扩大波形编辑功能以符合更复杂的测试电压波形，LIST模式主要以100个序列可分别设定开始与结束的状态组成，编辑波形成份可包含AC和DC，这样几乎可组成所有想要的信号波形。运用这些波形模式，Chroma 61500系列能模拟各种的电压瞬降，中断和变异的波形，同时做为符合IEC 61000-4-11（认证前测试）和IEC61000-4-13、IEC 61000-4-14、IEC 61000-4-28的法规测试。

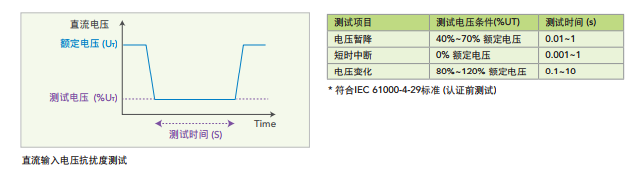

61509/61508/61507 电子能模范 IEC 61000-4-29* 电磁兼容性（EMC）-Part 4-29：测试及量测技术电压直流输入电源端口抗扰度测试的骤降、短中断和电压变化試條件（%UT）如下表。

电压和频率的变动设定

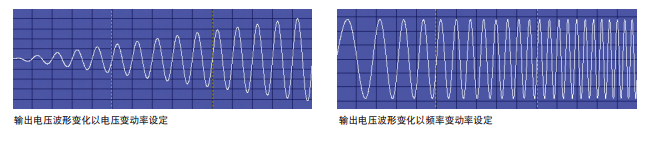

61509/61508/61507/61609/61608/61607机种可以让用户设定电压或频率的输出变动率，当输出的电压或频率改变时，就会依照设定的变动率逐渐达到终值。这可以帮助用户验证产品的操作范围，例如可设定频率由47Hz逐渐增加到63Hz，或电压由90V逐渐增加到264V，取代只验证输入 90V、115V、230V及264V几个电压点的方式。另外对待测物开机时，用电压由0V逐渐上升的方式来减少输入的浪涌电流，可应用在马达的启动，或多个产品同时开机测试。

输入电源的波形失真模拟（61500系列）

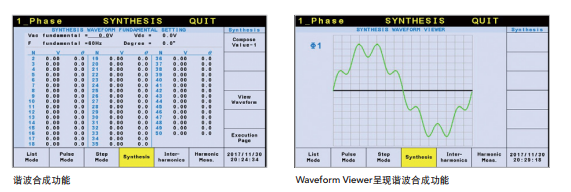

传统的交流电压源只能提供正弦信号波形供测试，但是现在越来越多要求模拟输入电压异常状况下的失真波形。Chroma 61500系列提供 WAVEFORM功能允许用户设定三角波、箝制正弦波及内定的30组失真波形，也可藉由电脑存入自行定义的波形。此外，61500系列运用SYNTHESIS（合成）功能，允许用户以50Hz或60Hz的基本频率，设定50阶的谐波成份，形成周期性的失真波形。另外提供 INTERHAR（间谐波）功能，用于基频之外设定另一个非谐波的变动频率成份，从0.01Hz扫描到2400Hz，可帮助发现待测物输入端的谐振点或抗干扰的脆弱点。61500系列可输出周期性谐波和非周期性间谐波的失真波形，进行IEC 61000-4-13符合免疫性测试。
